46'x19' + 7'x46' (13890 × 5890 + 2000 × 13890 mm) Planos de casa vacacional con terraza | Diseño elegante en madera

Casa residencial / vacacional con terraza - DP2023S248

547x232 + 79x547 pulg. / 13890x5890 + 2000x13890 mm
Tipo de estructura: casa de entramado de madera con terraza techada
Superficie de la construcción: 79.5 m² (856 pies cuadrados)
Tipo de cimentación: losa de concreto
Ideal para: viviendas principales, casas vacacionales, propiedades de alquiler o casas de huéspedes

Detalles de la estructura

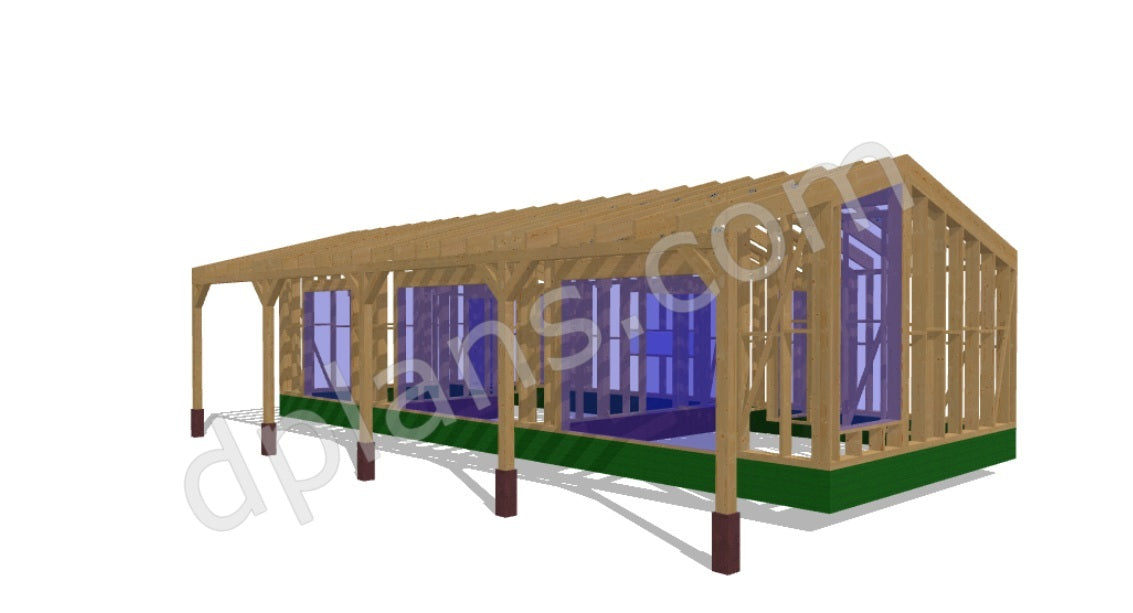

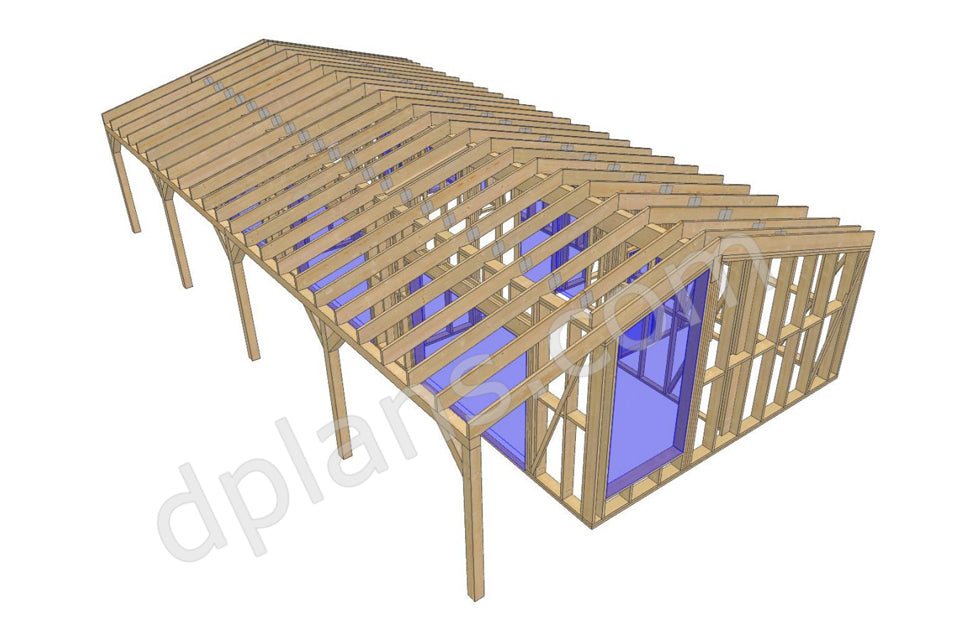

Esta amplia casa tiene un techo tradicional a cuatro aguas y una terraza techada para la vida al aire libre. Su interior de 79.5 m² (856 pies cuadrados) ofrece un cómodo espacio habitable con distribuciones flexibles, mientras que la terraza techada extiende tu área habitable hacia el exterior. La construcción de entramado de madera con armaduras de techo calculadas por ingeniería garantiza estabilidad estructural y durabilidad a largo plazo. Las amplias ventanas maximizan la luz natural en todo el interior. Los elementos estructurales están optimizados para medidas comerciales estándar de madera.

Qué incluye

Paquete completo de ingeniería estructural elaborado con software MiTek Pamir con licencia:

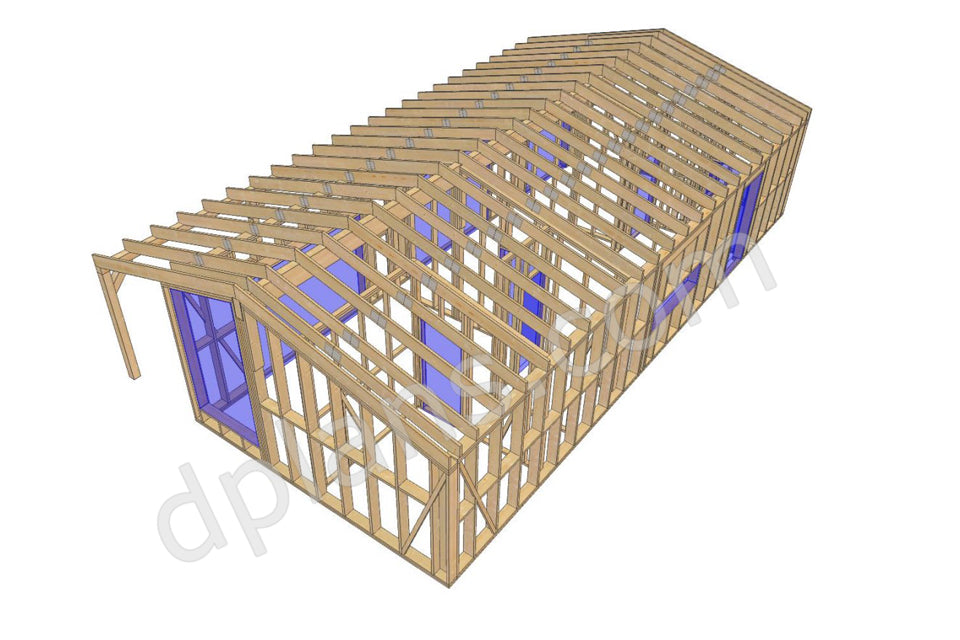

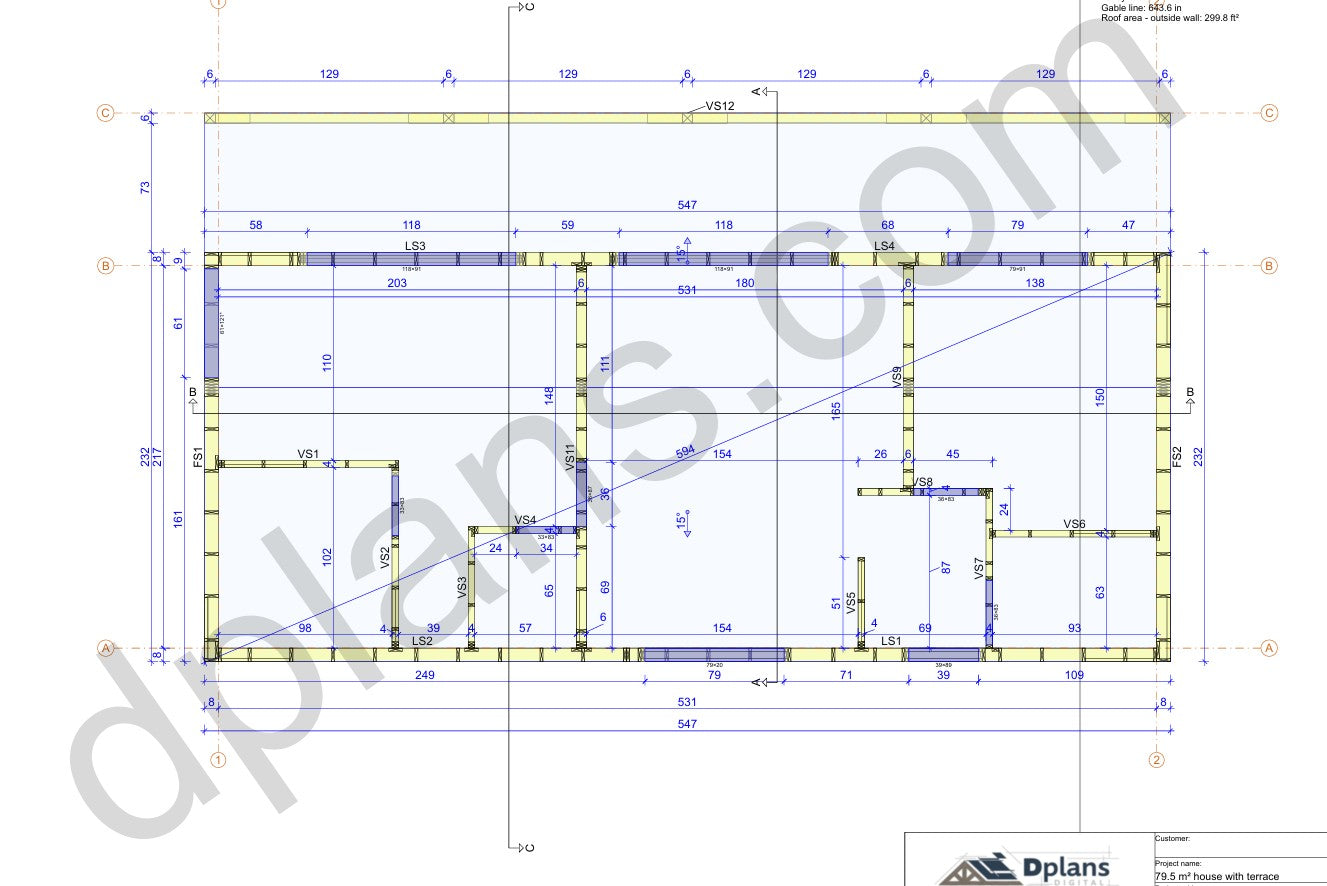

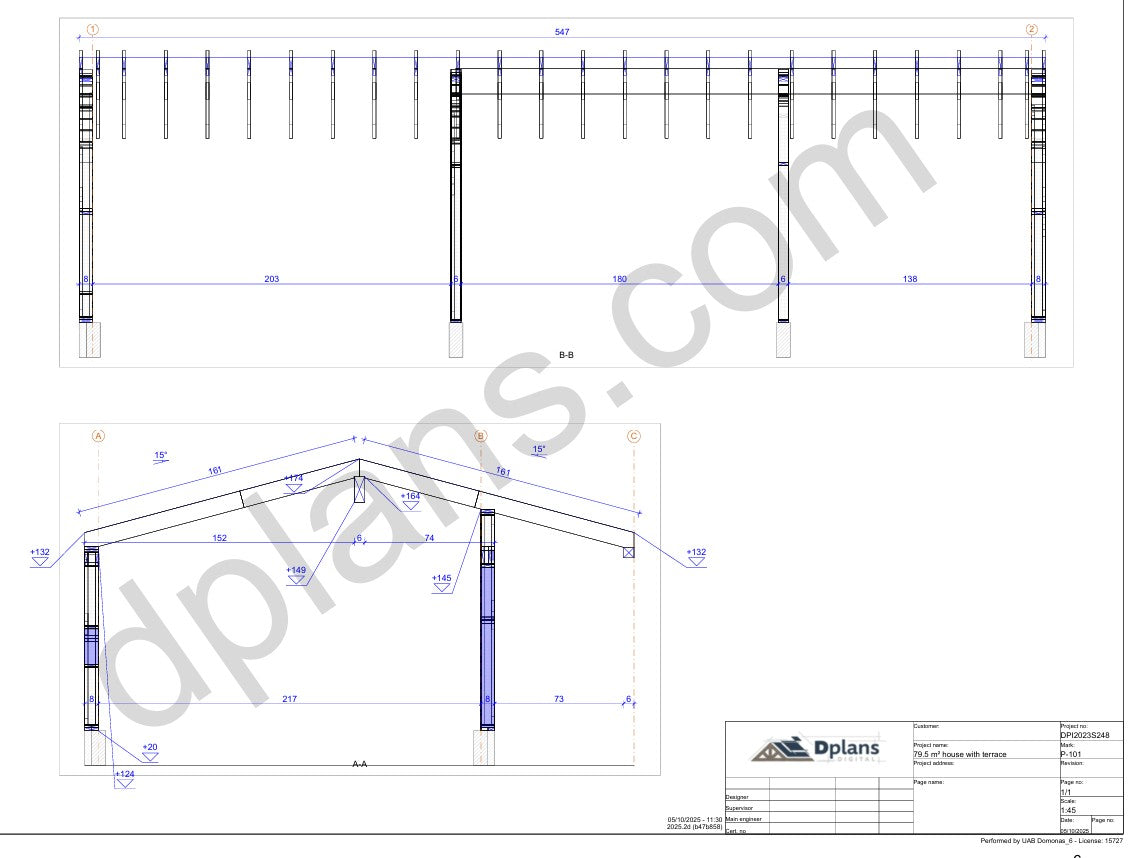

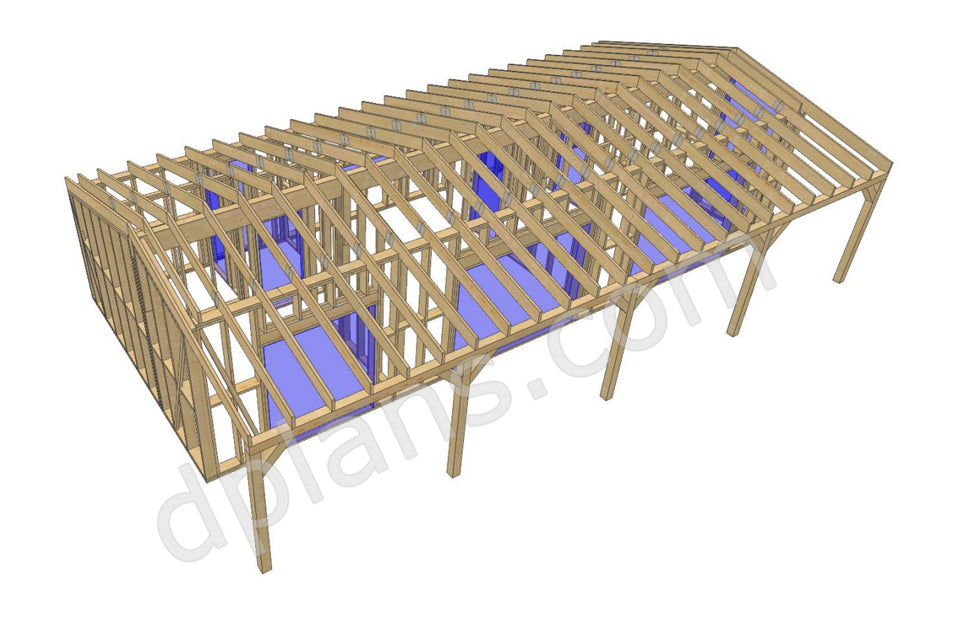

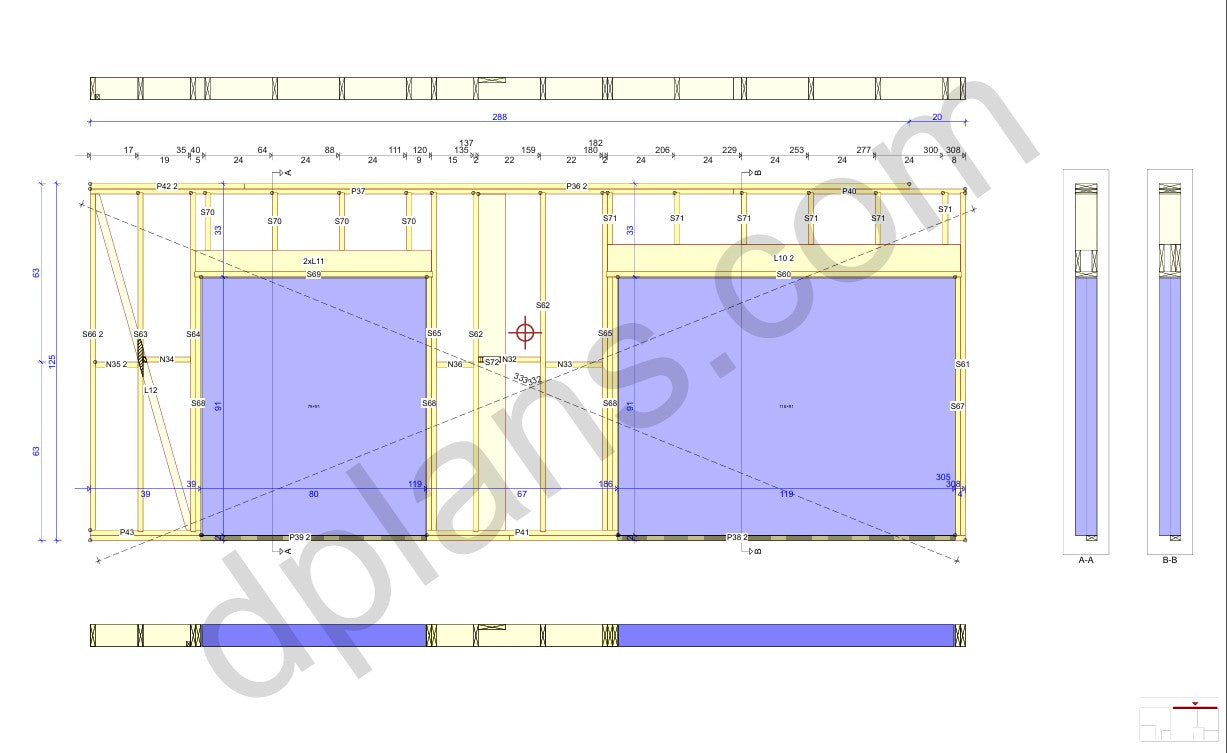

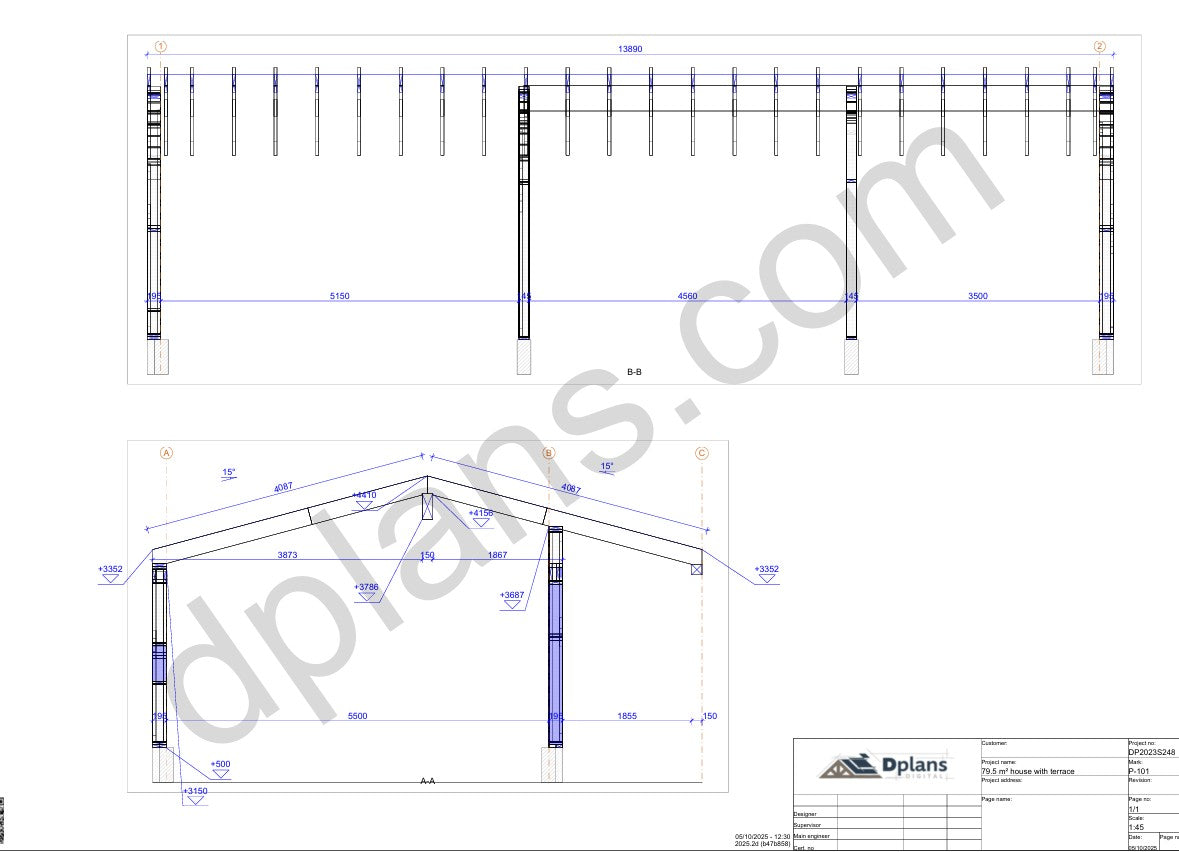

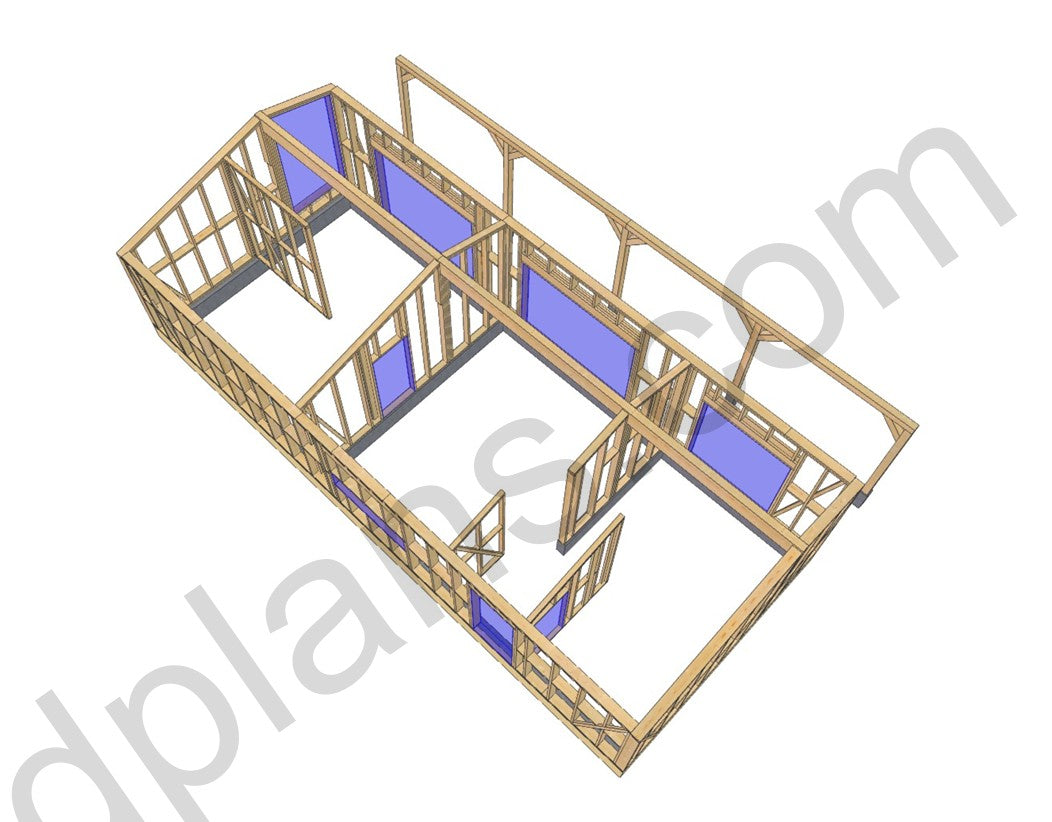

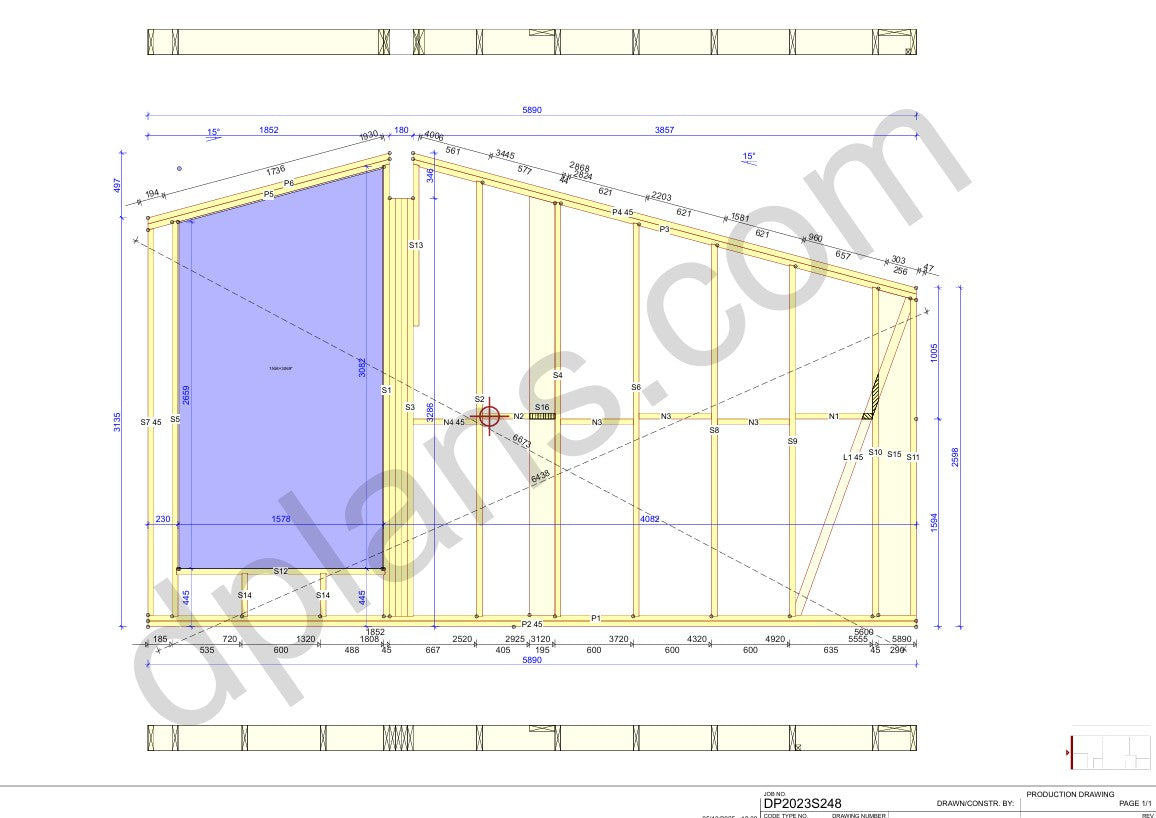

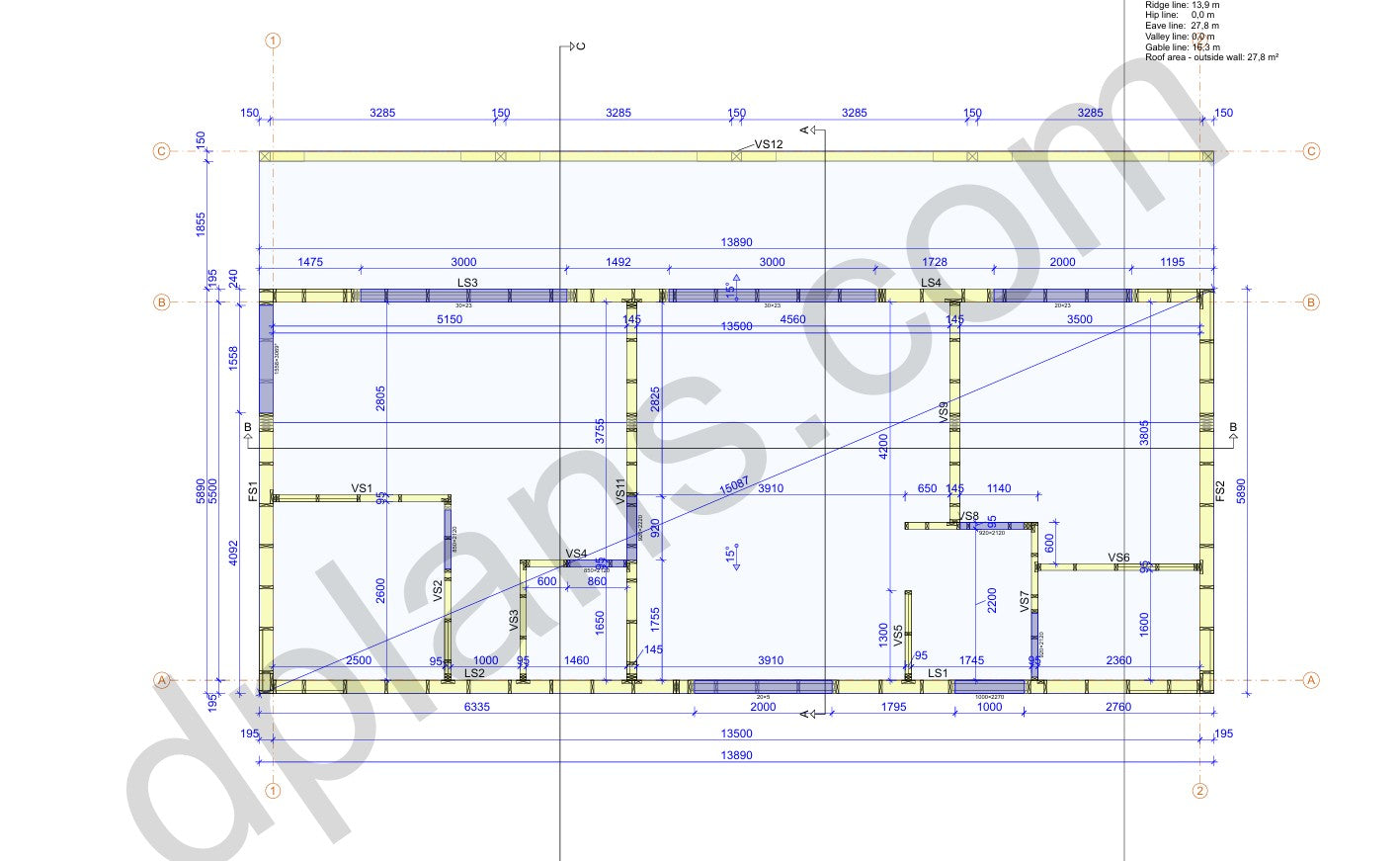

 • Planos estructurales: alzados detallados, planta, plano de la estructura del techo y cortes de muro con todas las piezas de madera y sus uniones
 • Cálculo de cargas: análisis estructural completo de cargas muertas, cargas vivas, cargas de nieve y cargas de viento
 • Planos de fabricación: especificaciones y ubicación de las placas conectoras (cuando aplique al diseño)

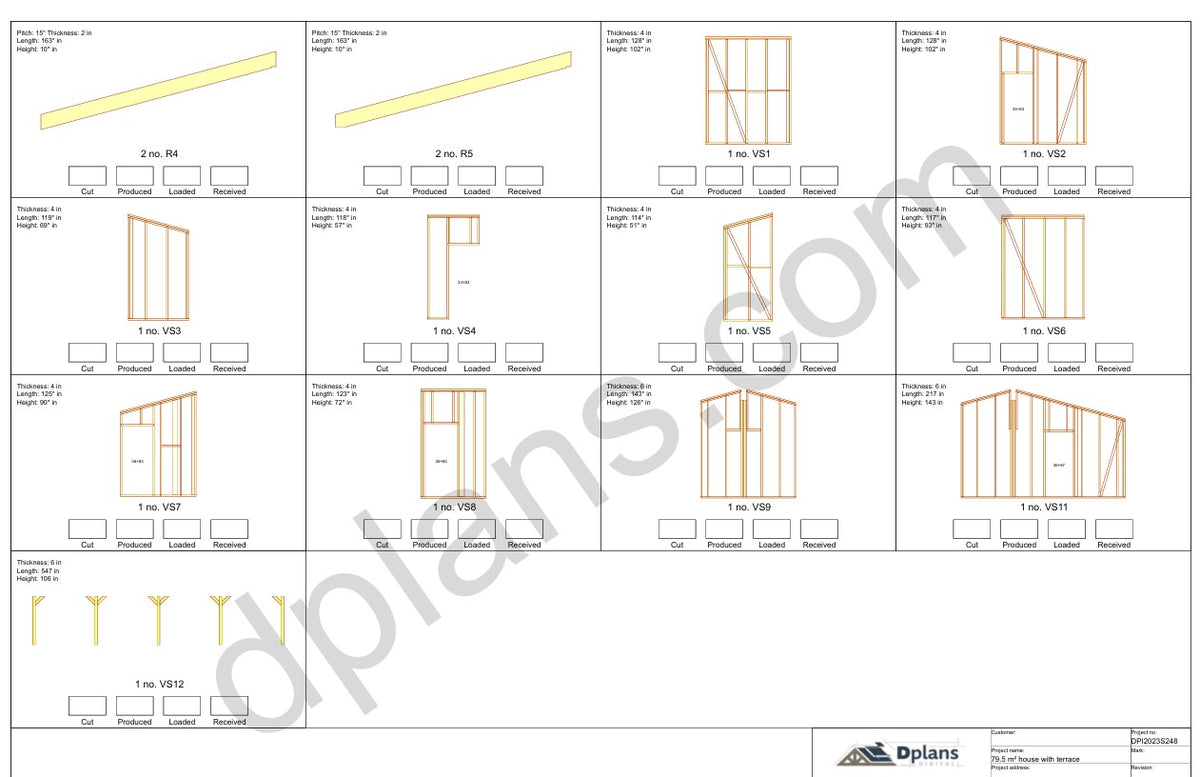

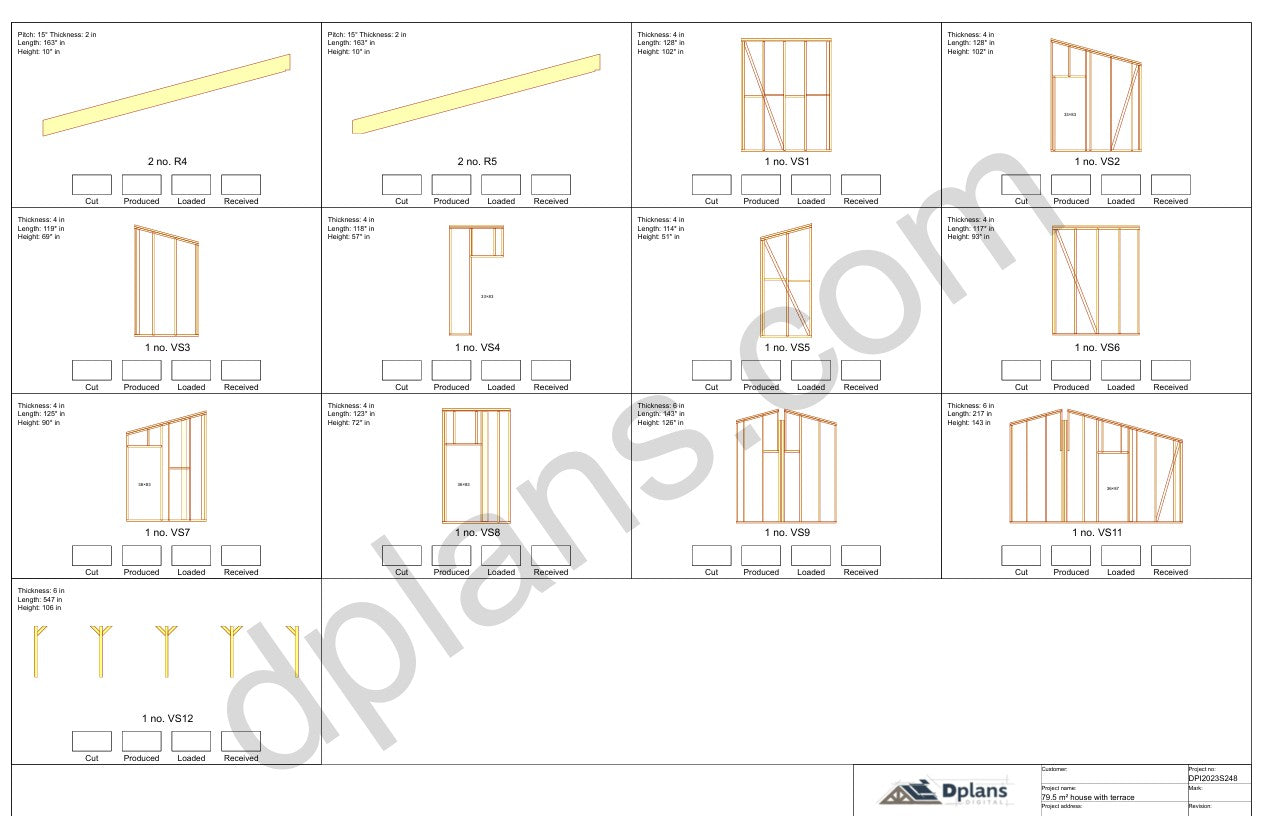

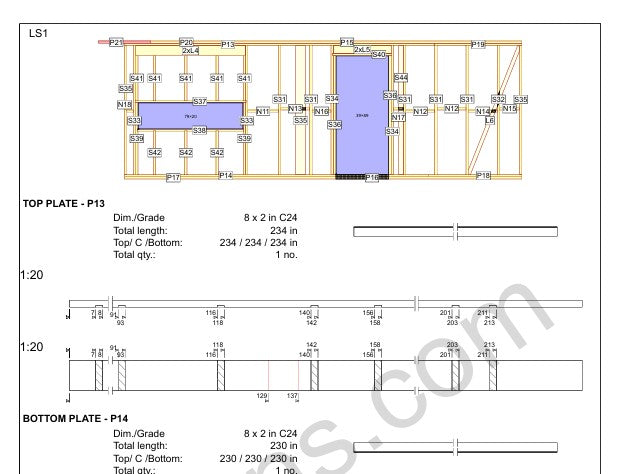

 • Listas de corte: medidas y ángulos exactos de cada pieza estructural, listas para cortar
 • Lista de materiales: cantidades completas de madera, especificaciones de fijaciones y herrajes necesarios

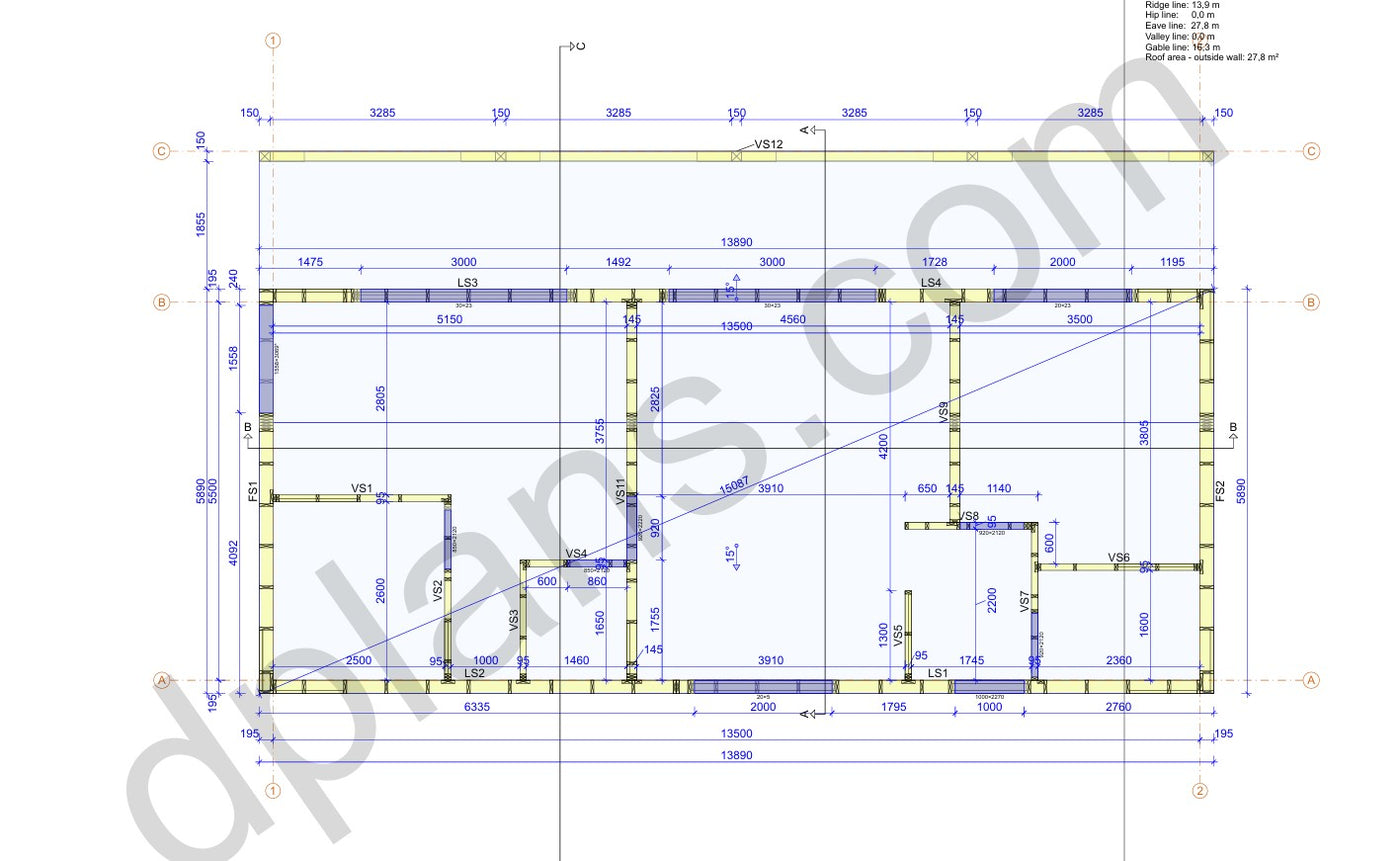

 • Plano de cimentación: perímetro y detalles de la estructura de apoyo con puntos de anclaje

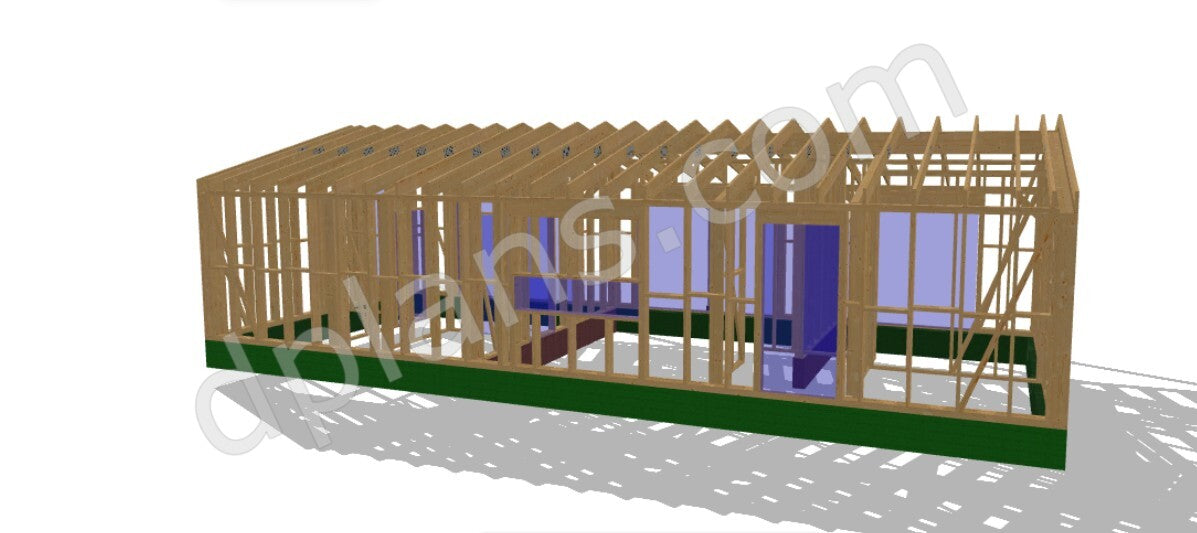

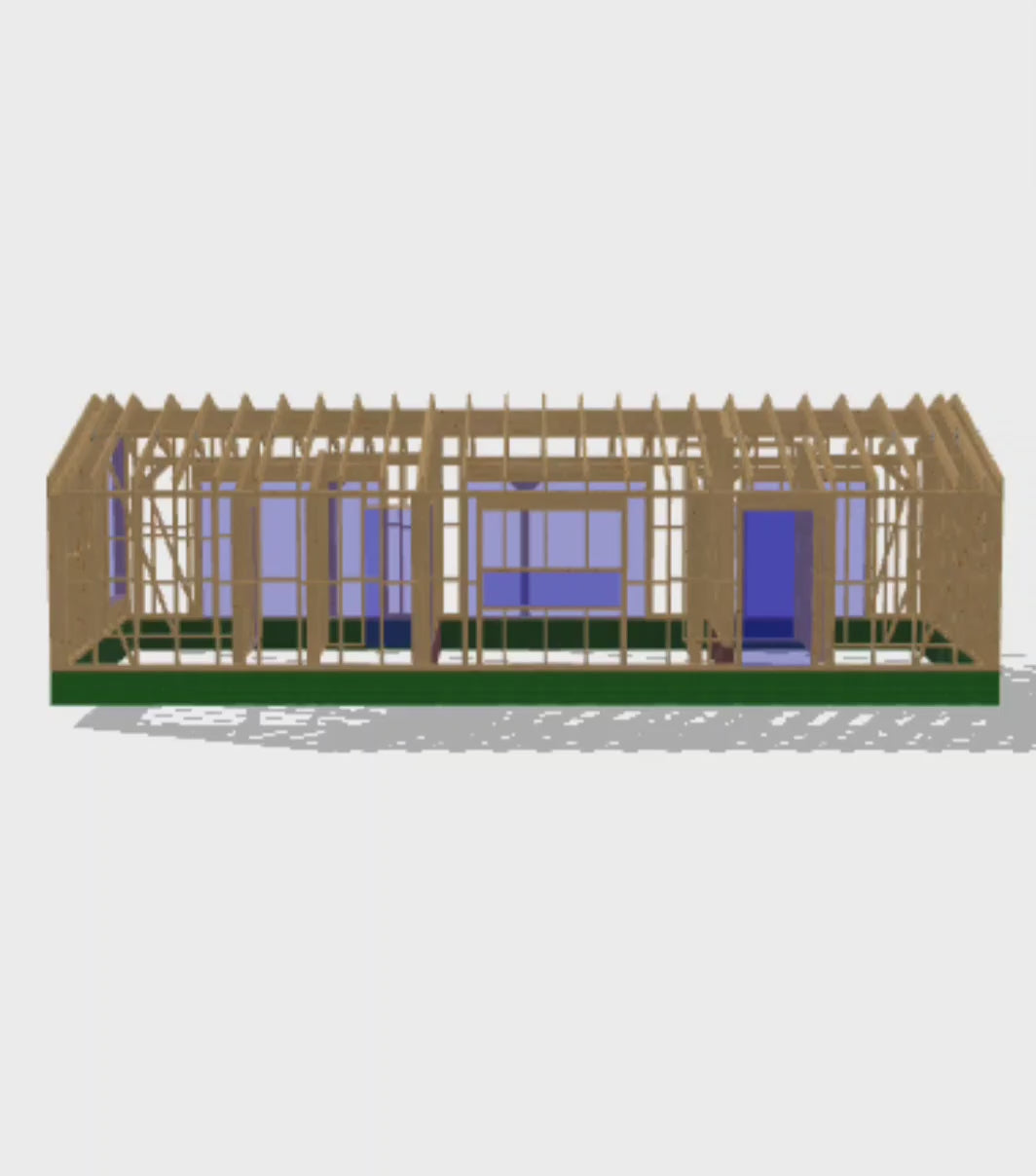

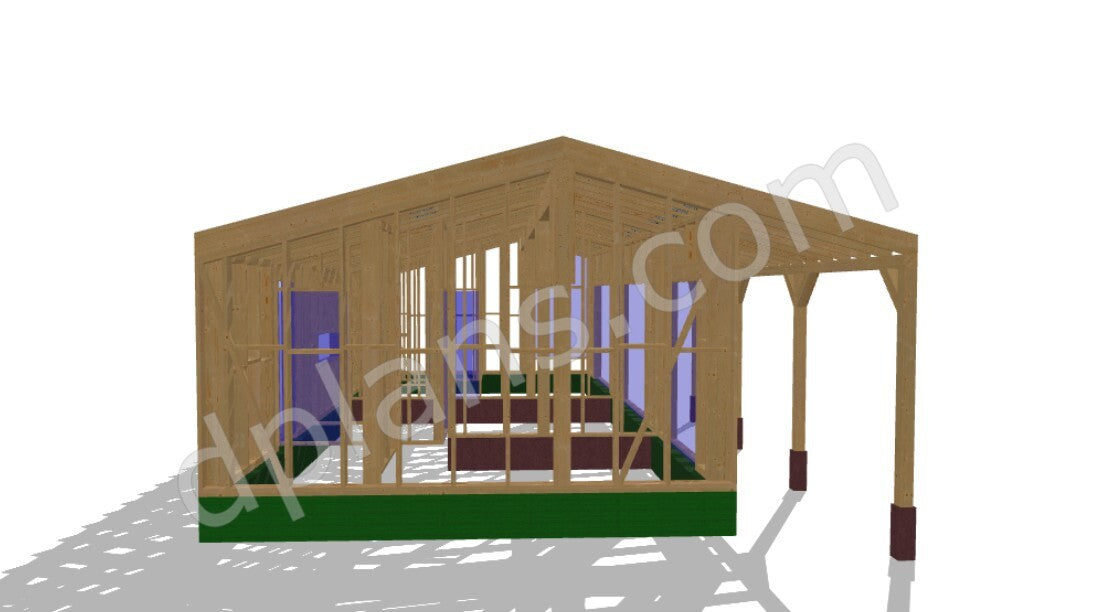

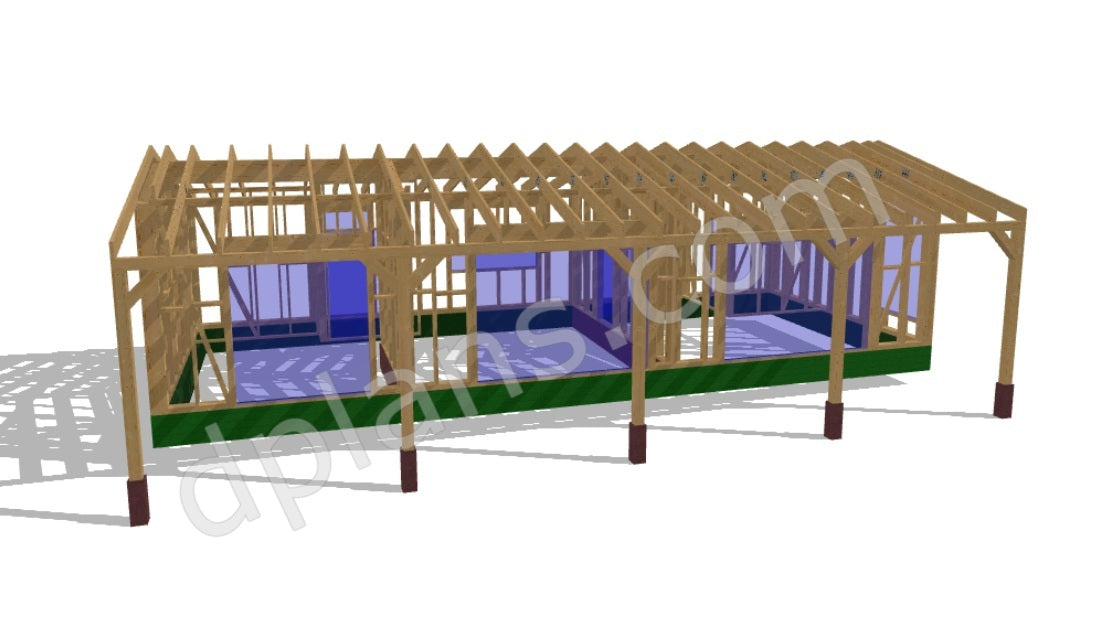

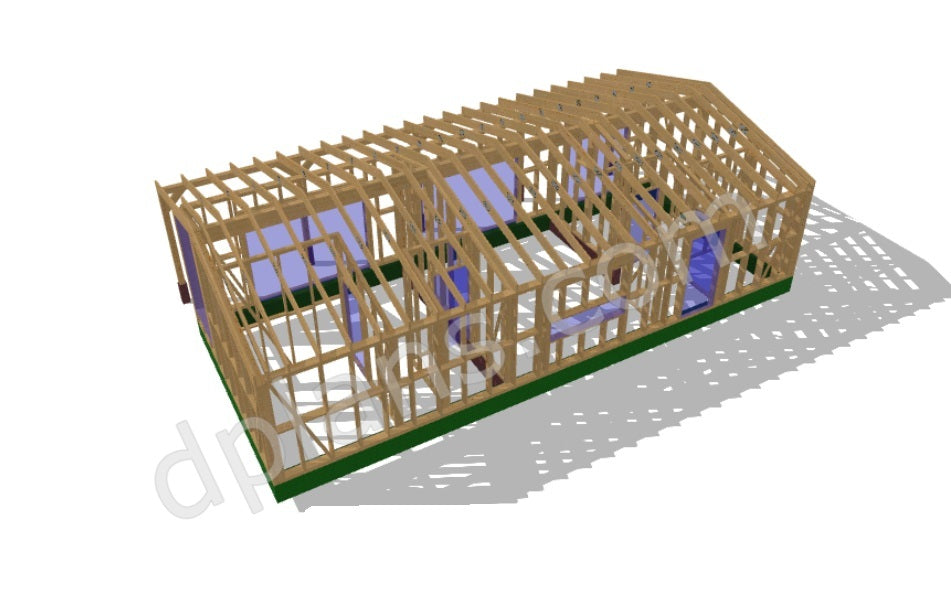

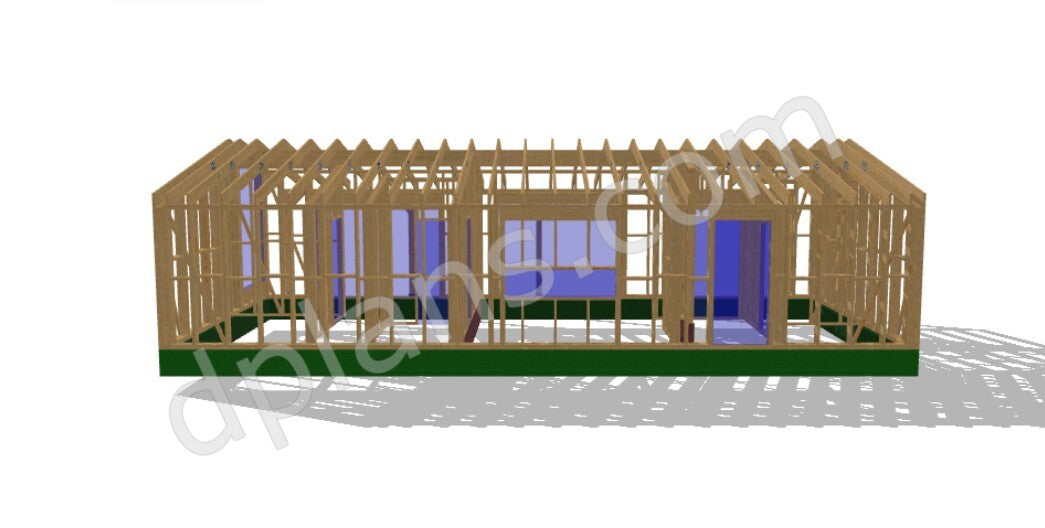

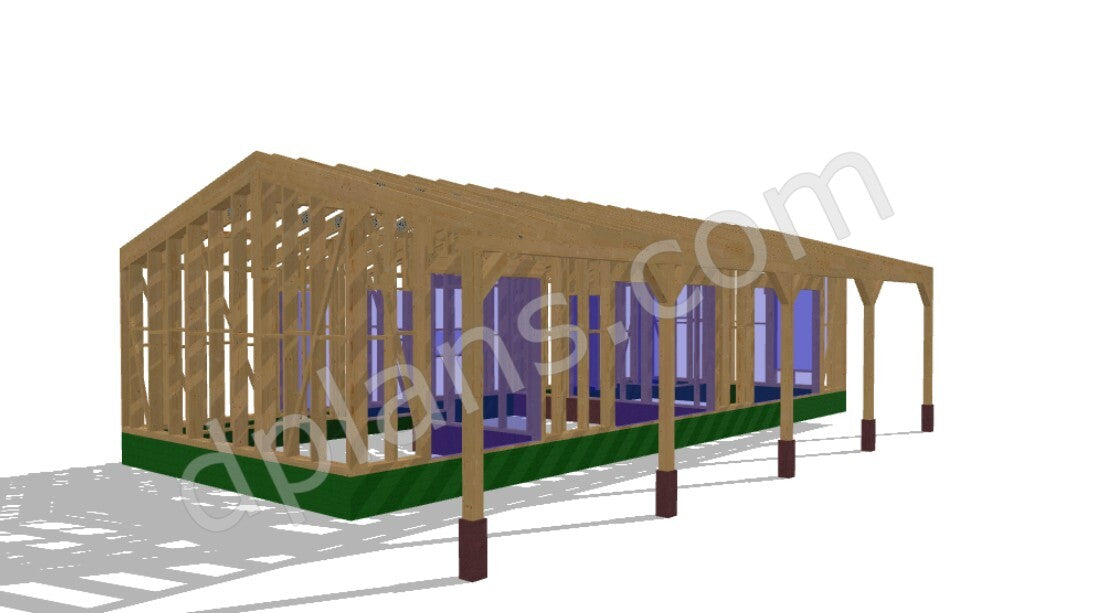

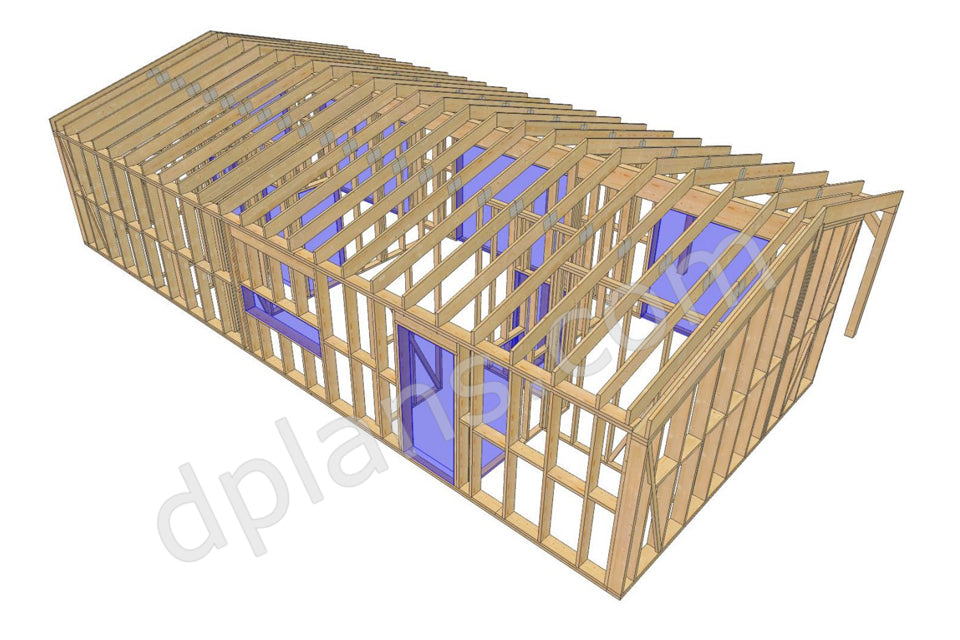

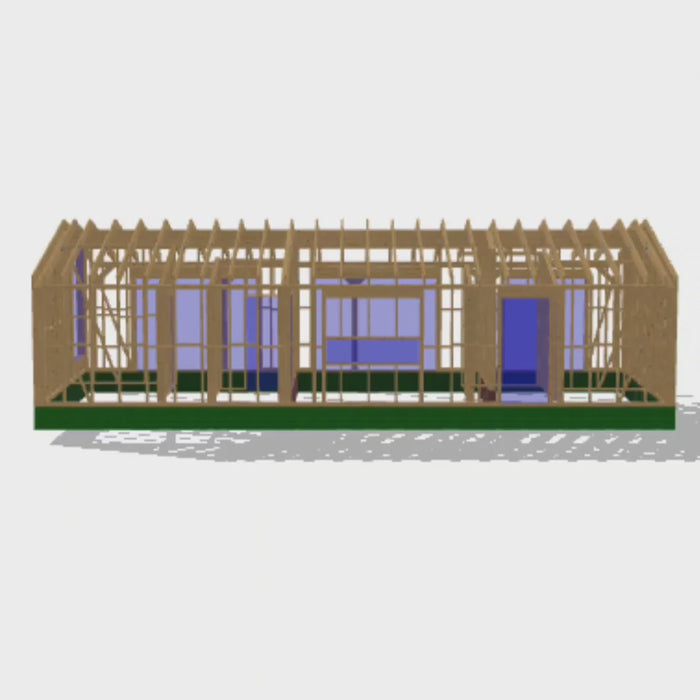

 • Visualización 3D: modelo 3D interactivo accesible mediante código QR para una mejor comprensión espacial
 • Doble sistema de medidas: carpetas separadas con versiones en sistema métrico (mm) e imperial (pulgadas)

Este plano incluye todo lo necesario para la construcción. Todas las uniones estructurales están calculadas con una distribución de cargas adecuada mediante el sistema profesional de ingeniería en madera de MiTek.

Elige tu plan

El plan Standard incluye la documentación completa en PDF, ideal para constructores y contratistas.

El plan Pro añade archivos DWG (para AutoCAD y otros programas CAD), archivos IFC (para aplicaciones BIM como Revit) y acceso al visor MiTek Pamir para una visualización técnica más completa. Elige Pro si necesitas importar los planos a un programa CAD para modificarlos o trabajar con flujos BIM.
