Casa vacacional A-frame - DP2021S055
53' x 25' / 16125x7600 mm

Tipo de estructura: cabaña A-frame de entramado de madera con altillo
Superficie construida: 78 m² (840 pies cuadrados)
Superficie del altillo: 27 m² (291 pies cuadrados)
Superficie útil total: 105 m² (1,130 pies cuadrados)
Tipo de cimentación: losa de concreto
Ideal para: refugios vacacionales, cabañas de fin de semana, casas de huéspedes, propiedades de alquiler o casas vacacionales

Detalles de la estructura

El techo A-frame de gran pendiente llega hasta el suelo y crea una envolvente eficiente y resistente a la intemperie, con 78 m² (840 pies cuadrados) de superficie en la planta principal, más un altillo de 27 m² (291 pies cuadrados). El diseño maximiza el volumen interior y reduce al mínimo la superficie exterior, lo que se traduce en un excelente desempeño térmico. Los elementos estructurales están optimizados para medidas comerciales estándar de madera.

Qué incluye

Paquete completo de ingeniería estructural elaborado con software MiTek Pamir con licencia:

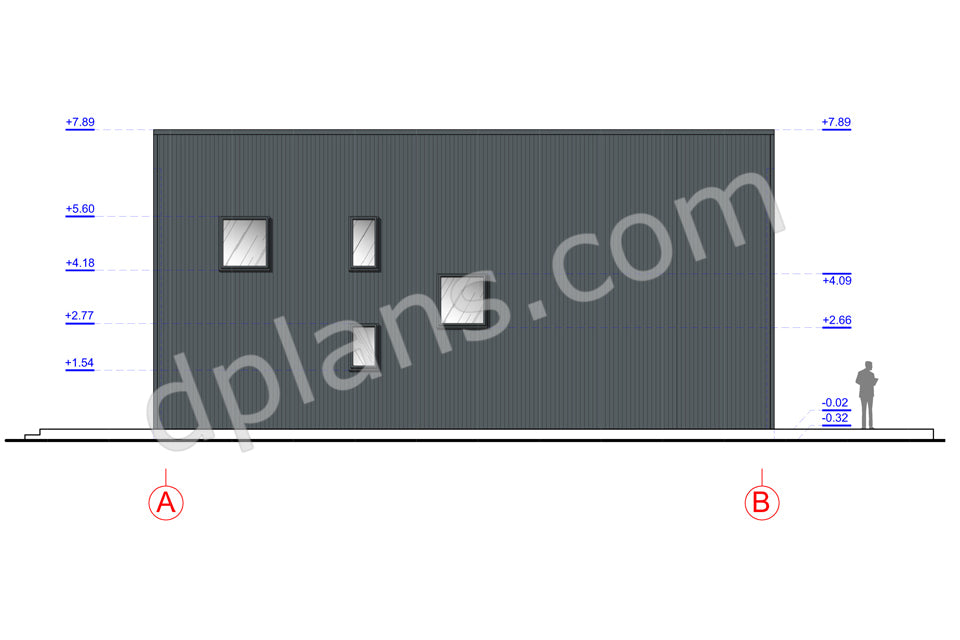

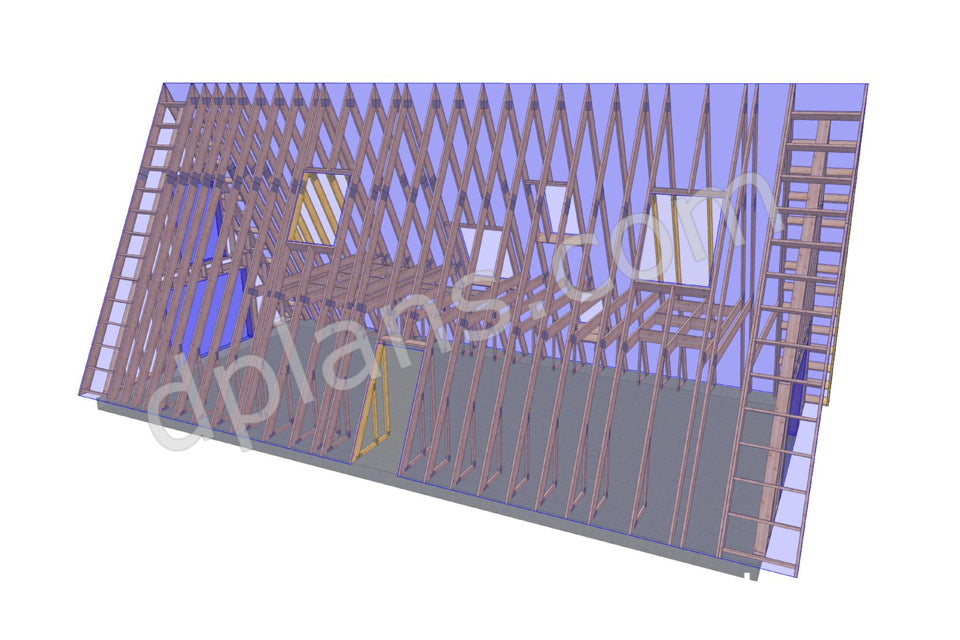

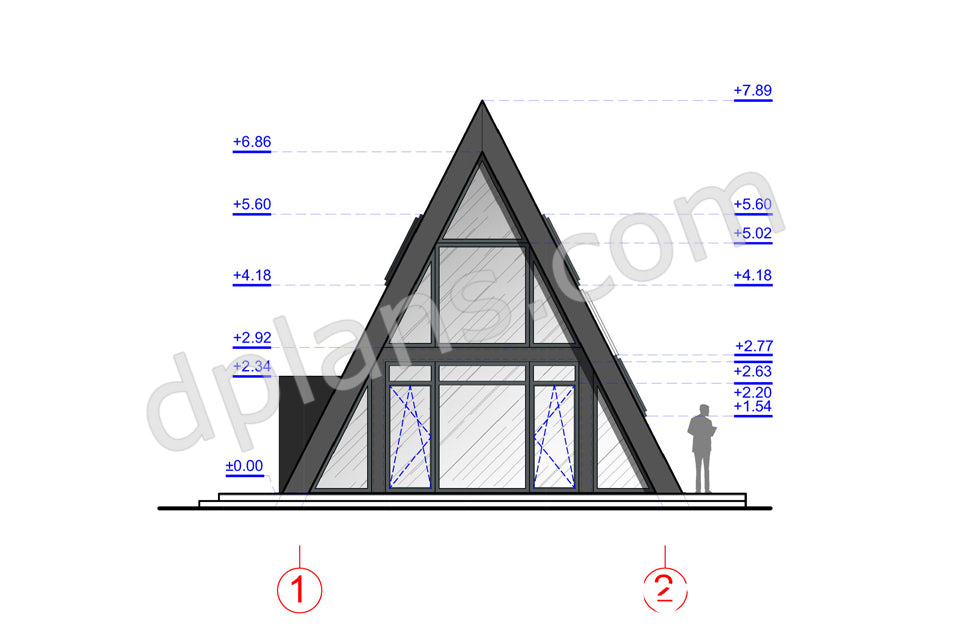

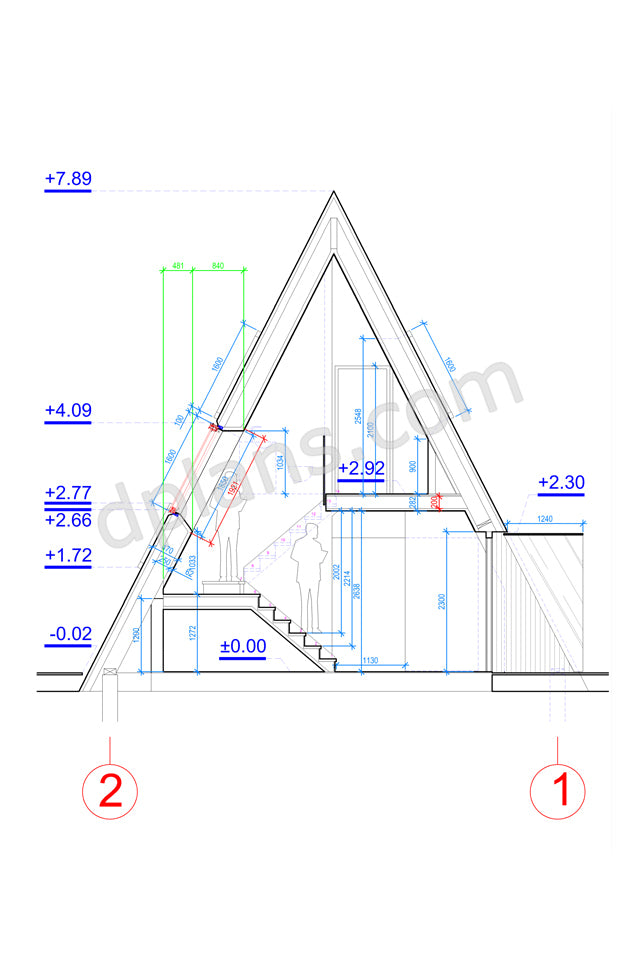

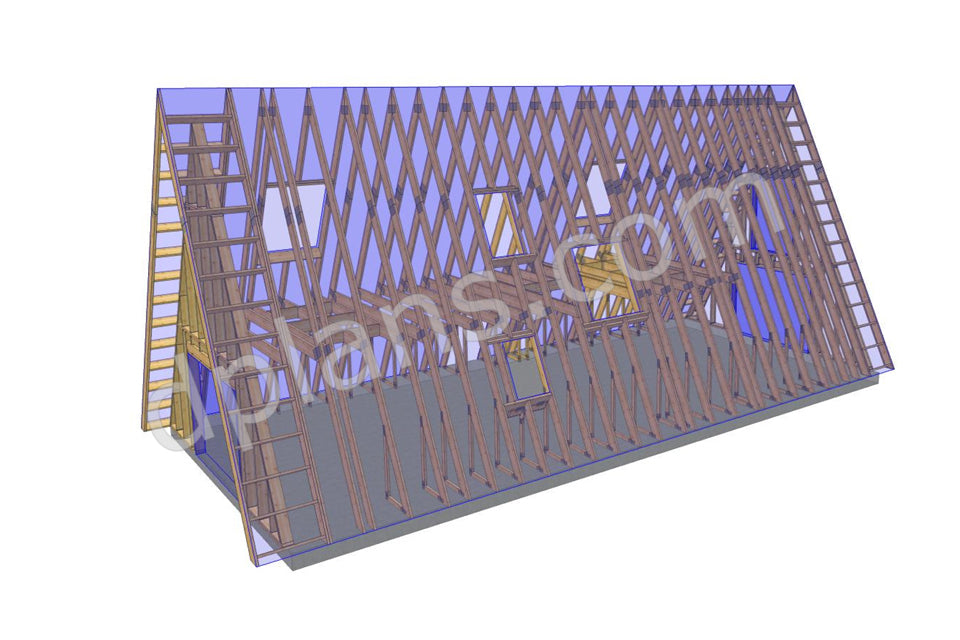

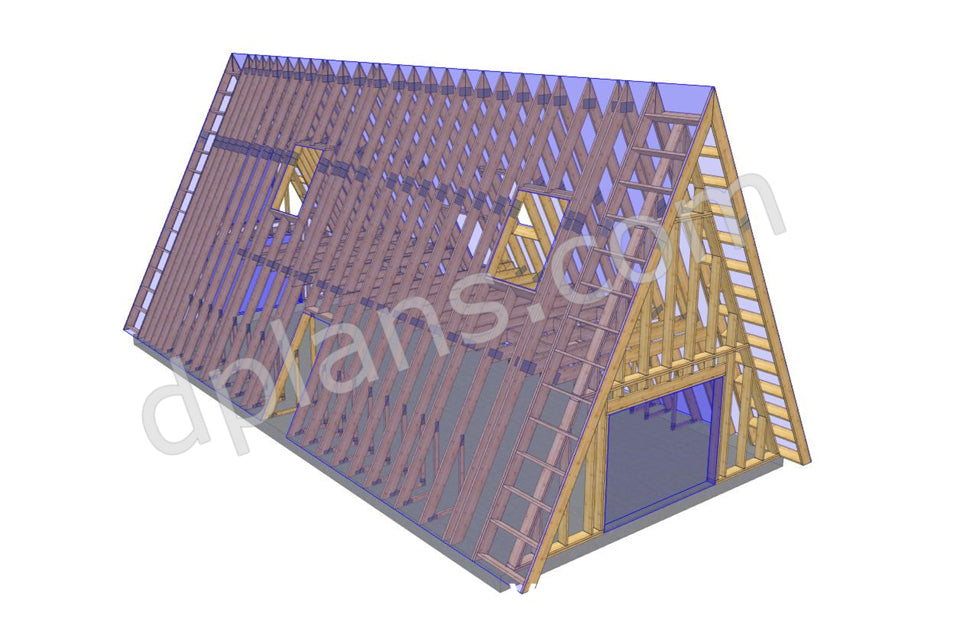

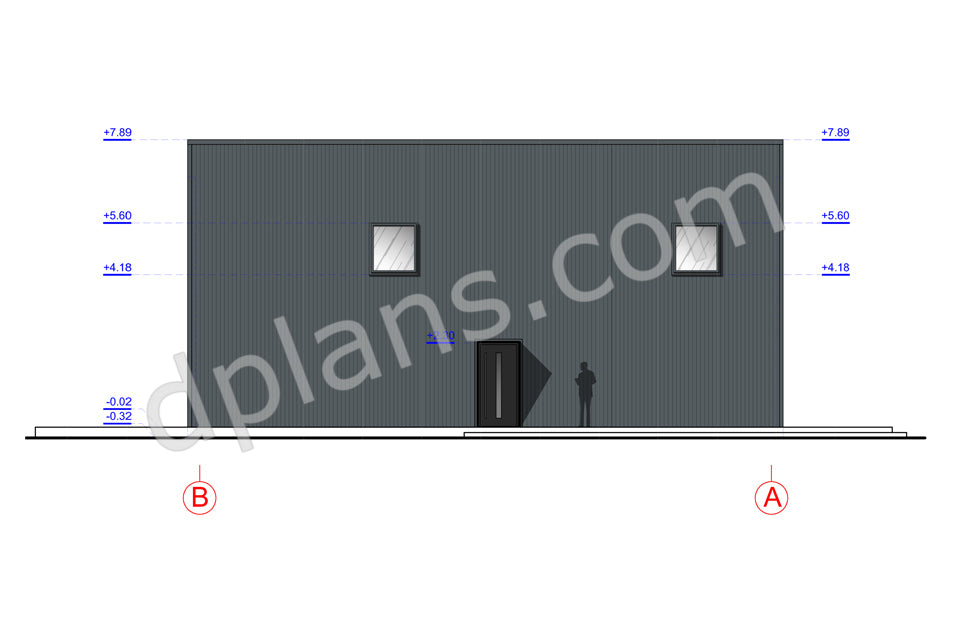

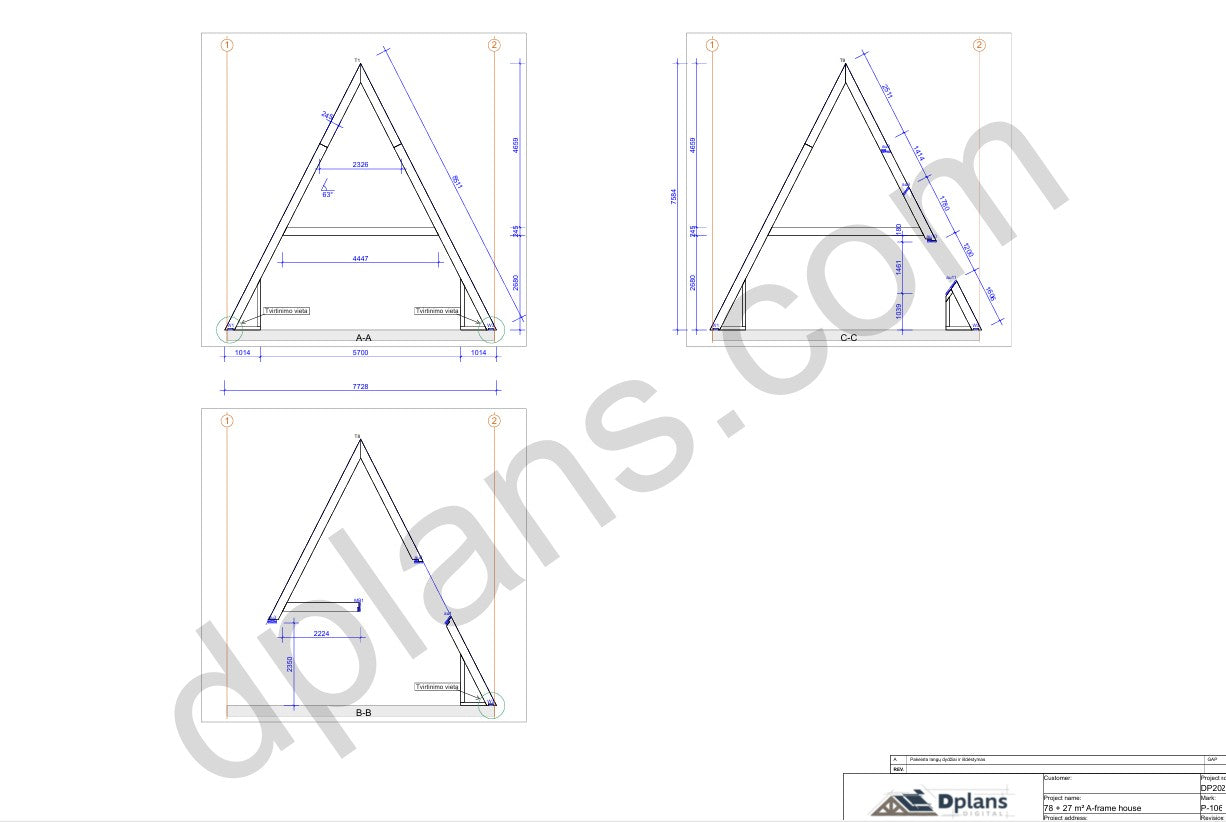

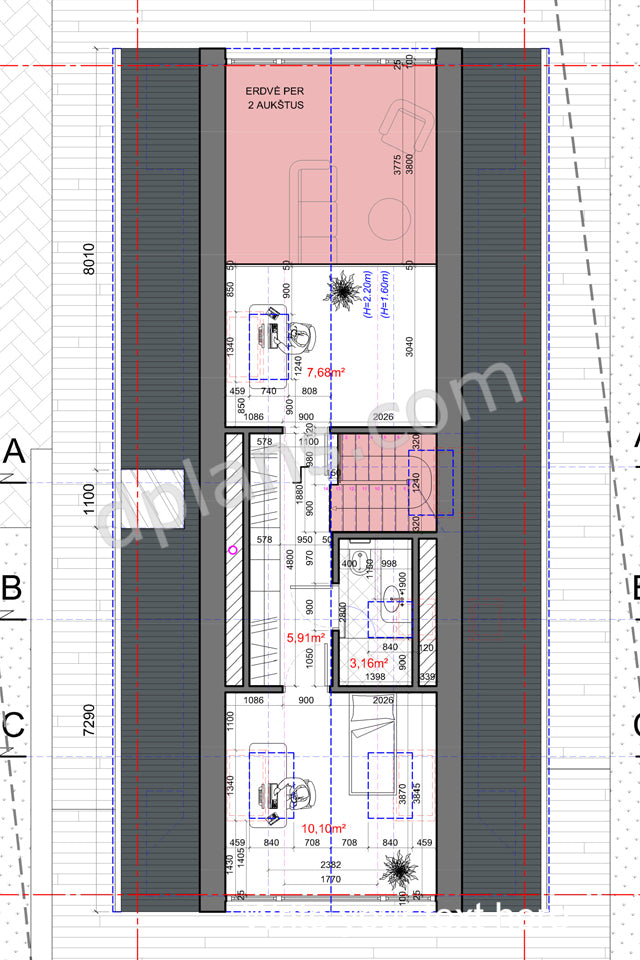

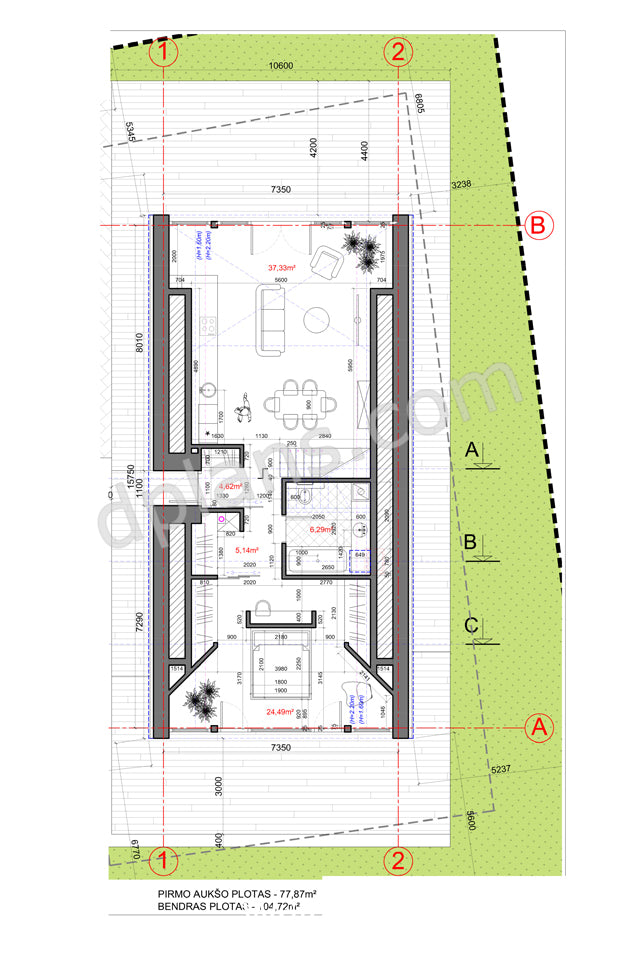

 • Planos estructurales: alzados detallados, planta, plano de la estructura del techo y cortes de muro con todas las piezas de madera y sus uniones
 • Cálculo de cargas: análisis estructural completo de cargas muertas, cargas vivas, cargas de nieve y cargas de viento
 • Planos de fabricación: especificaciones y ubicación de las placas conectoras (cuando aplique al diseño)

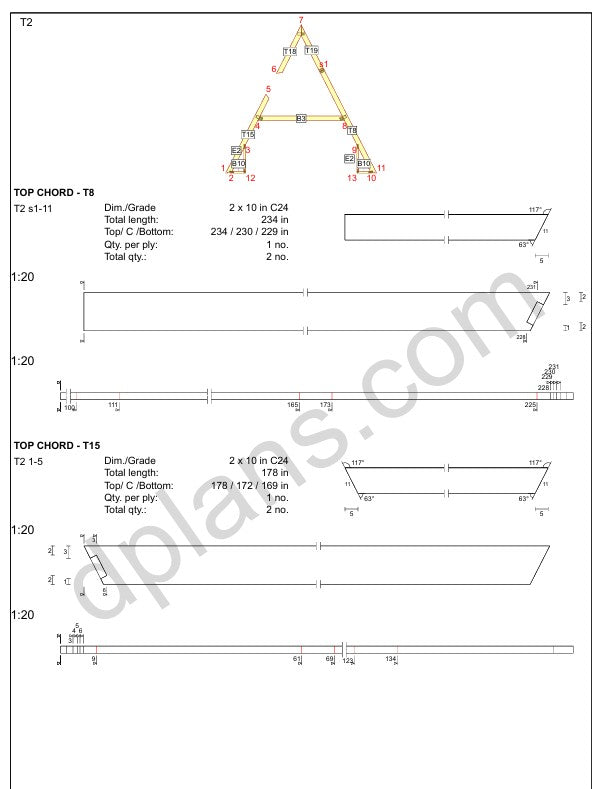

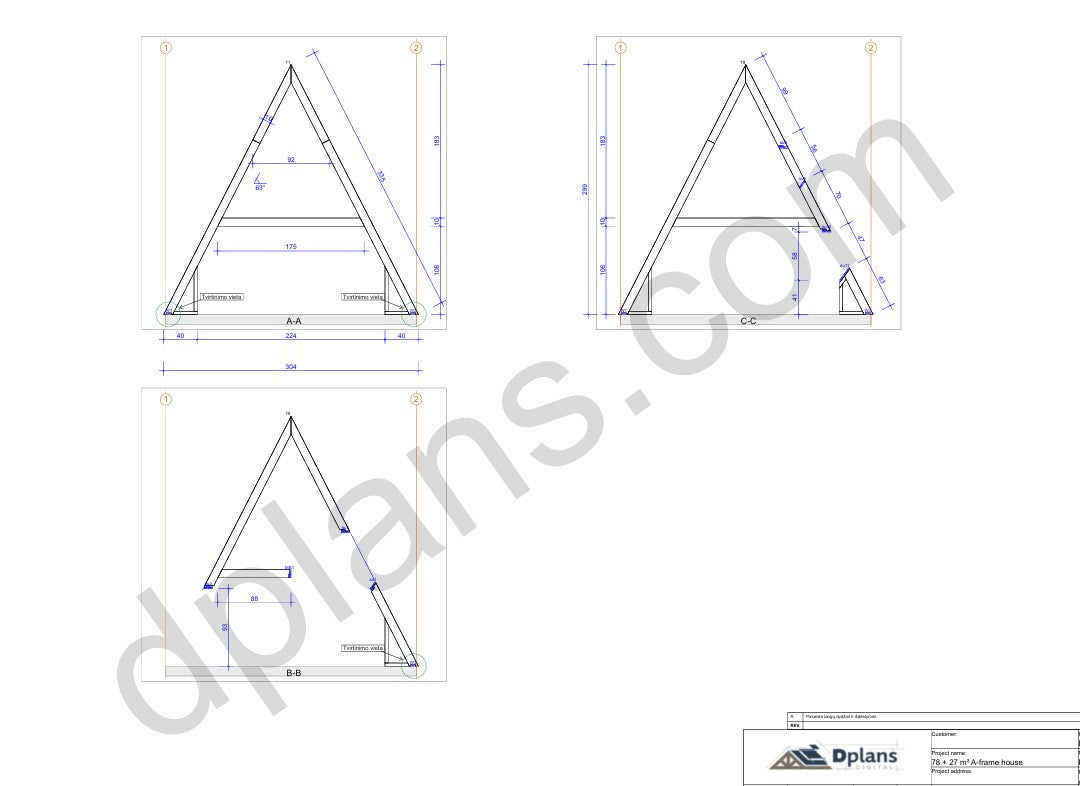

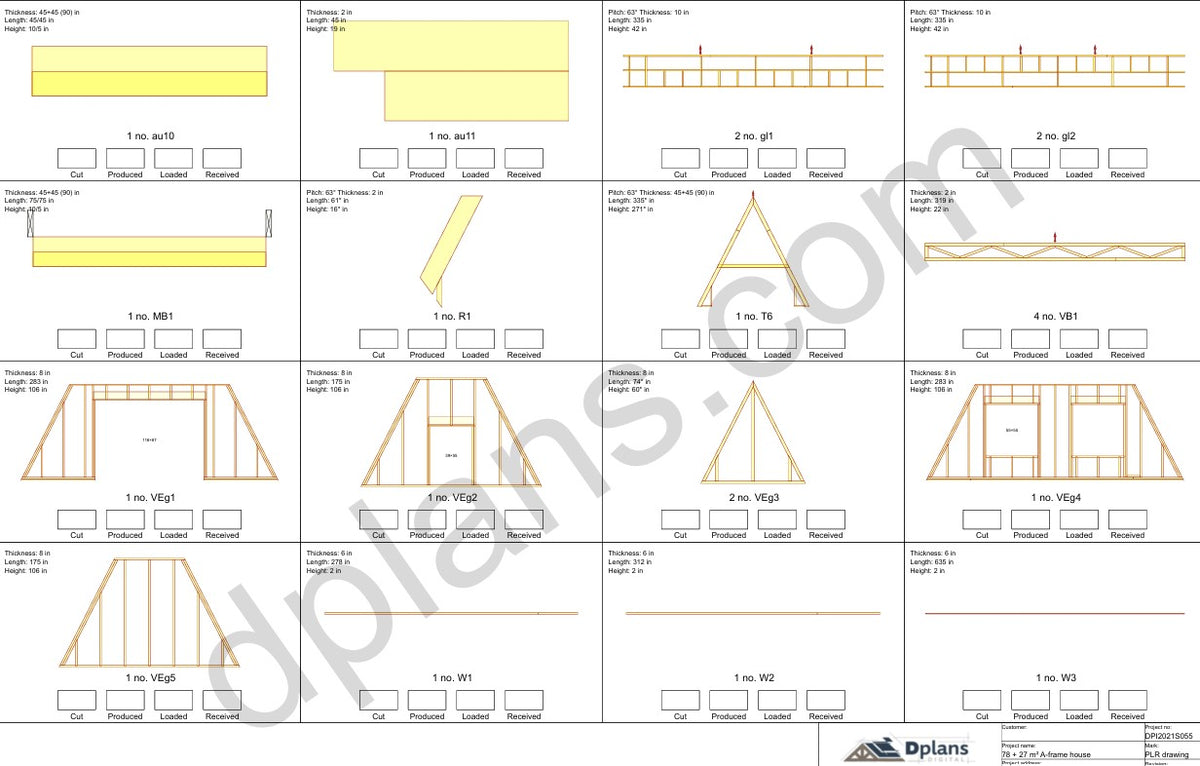

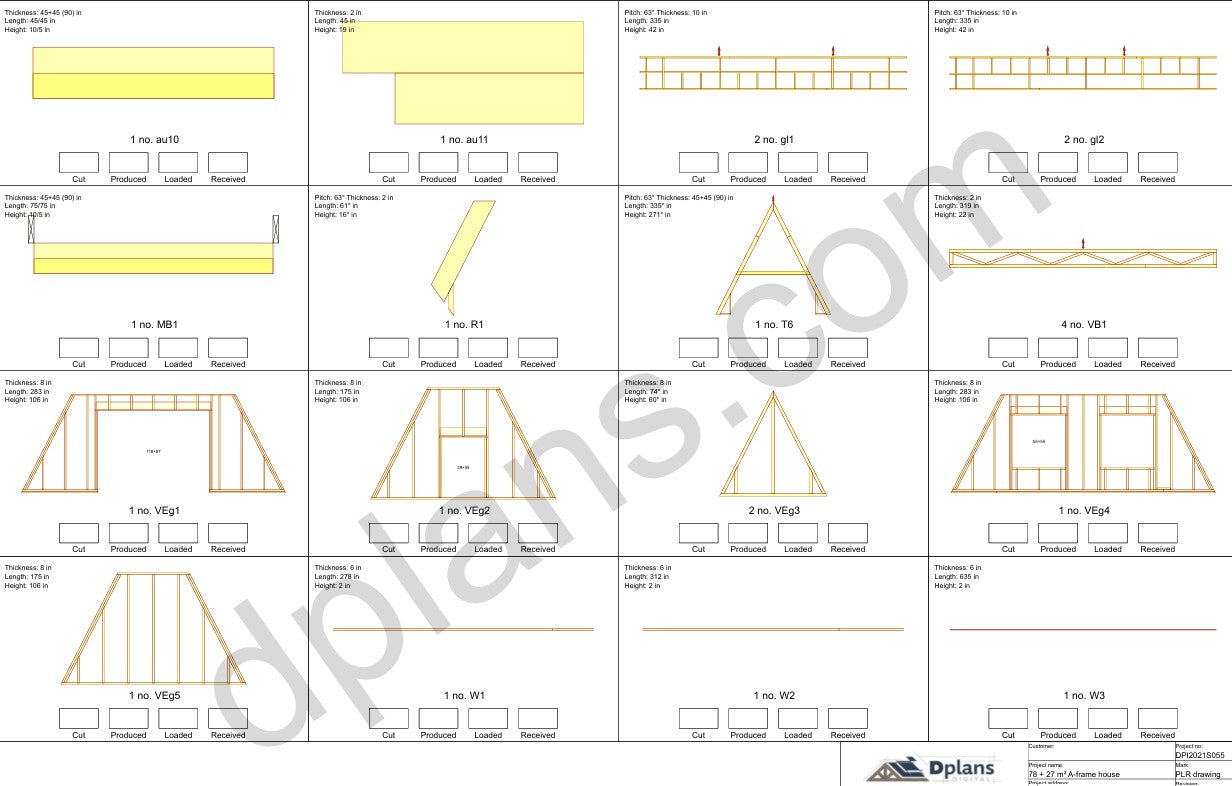

 • Listas de corte: medidas y ángulos exactos de cada pieza estructural, listas para cortar
 • Lista de materiales: cantidades completas de madera, especificaciones de fijaciones y herrajes necesarios

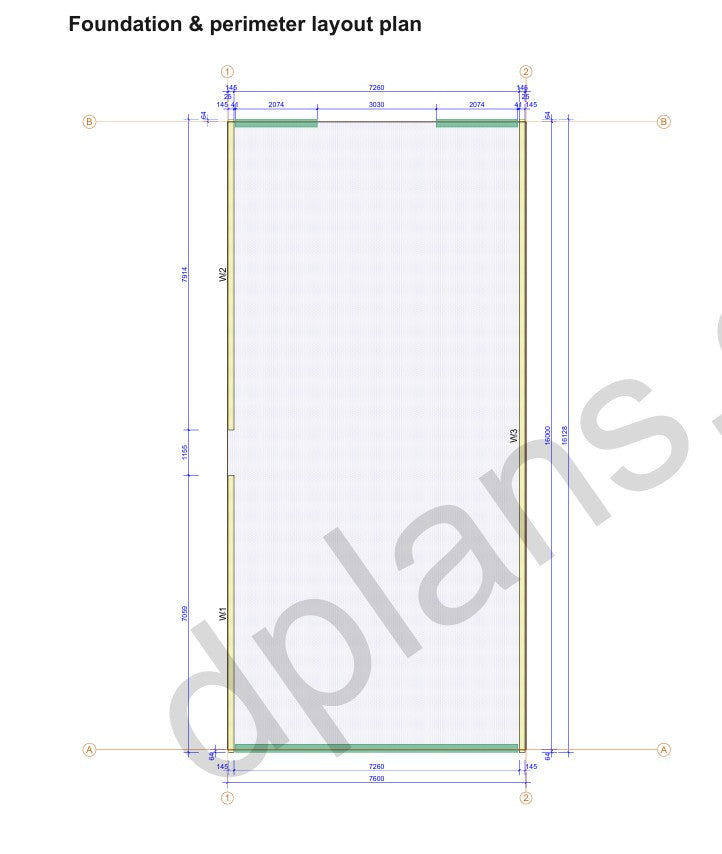

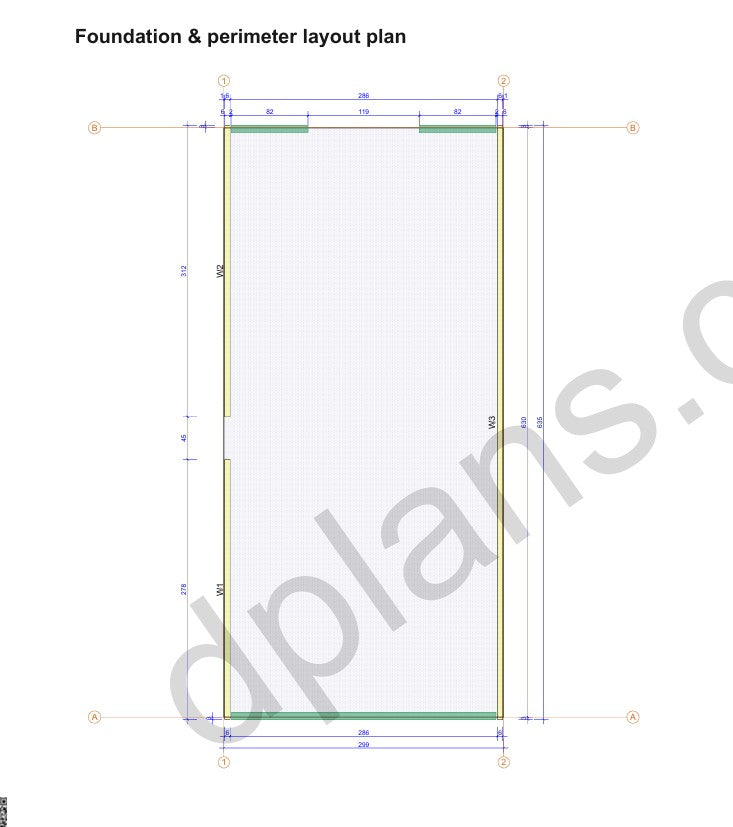

 • Plano de cimentación: perímetro y detalles de la estructura de apoyo con puntos de anclaje

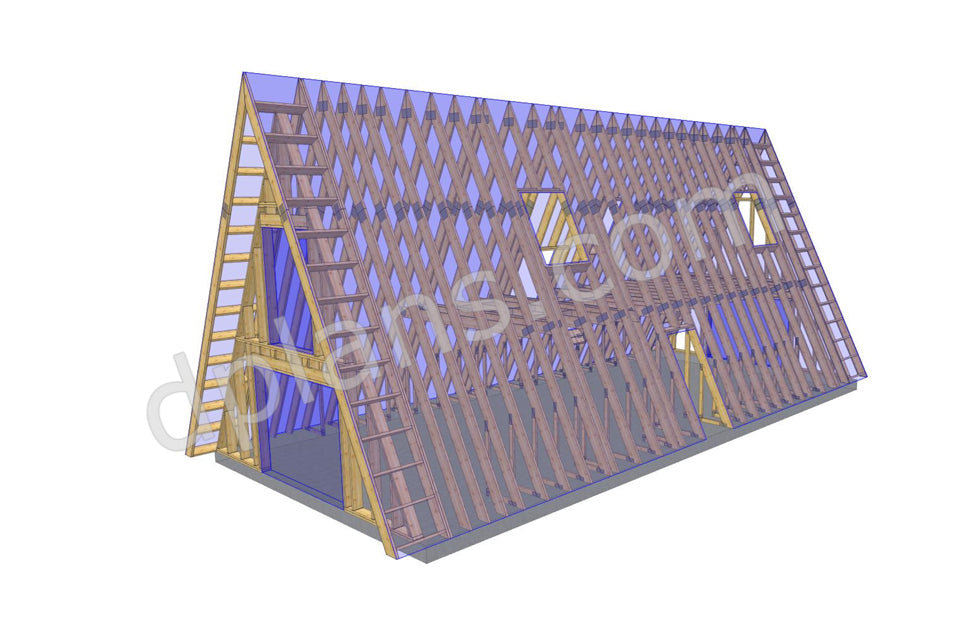

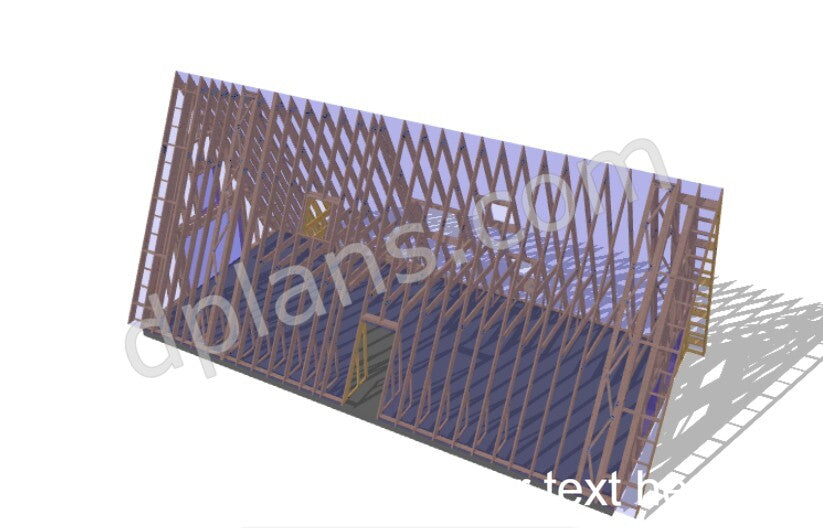

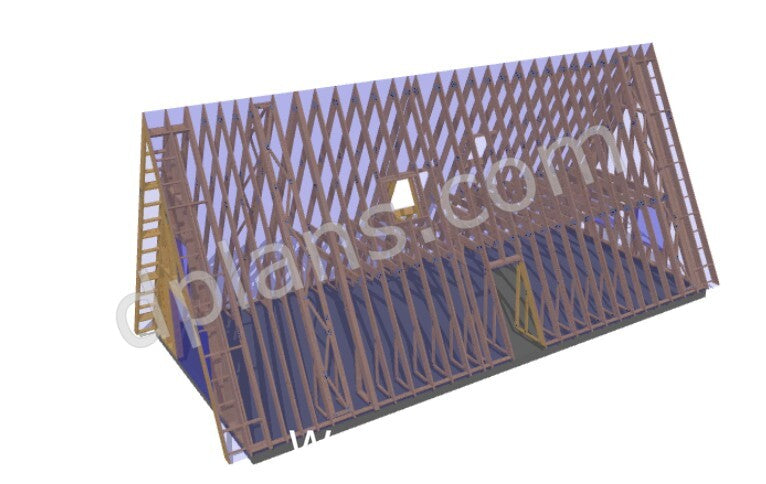

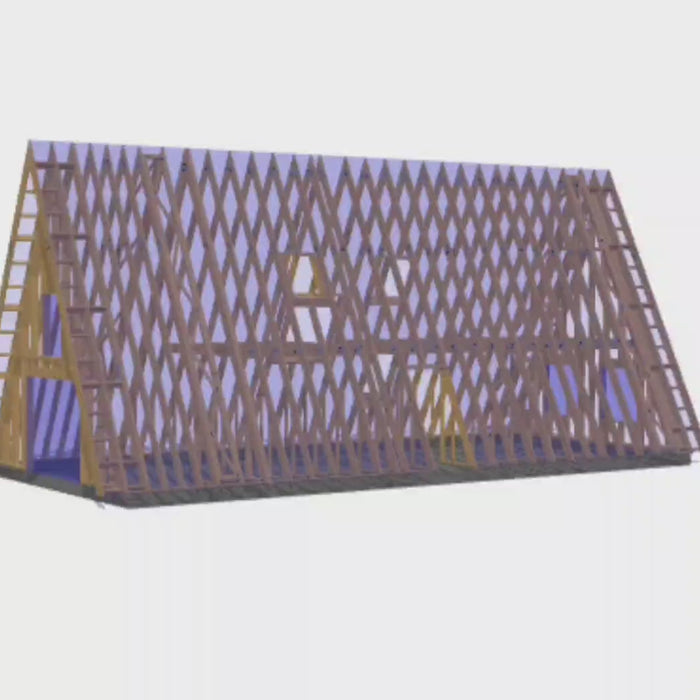

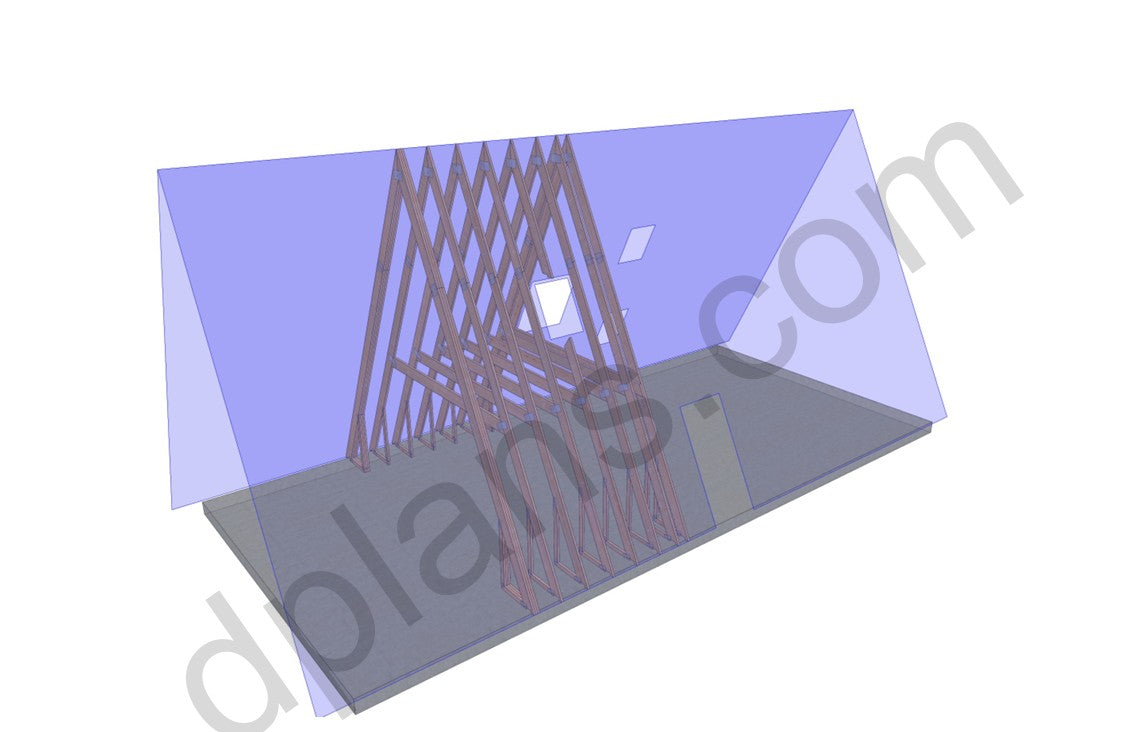

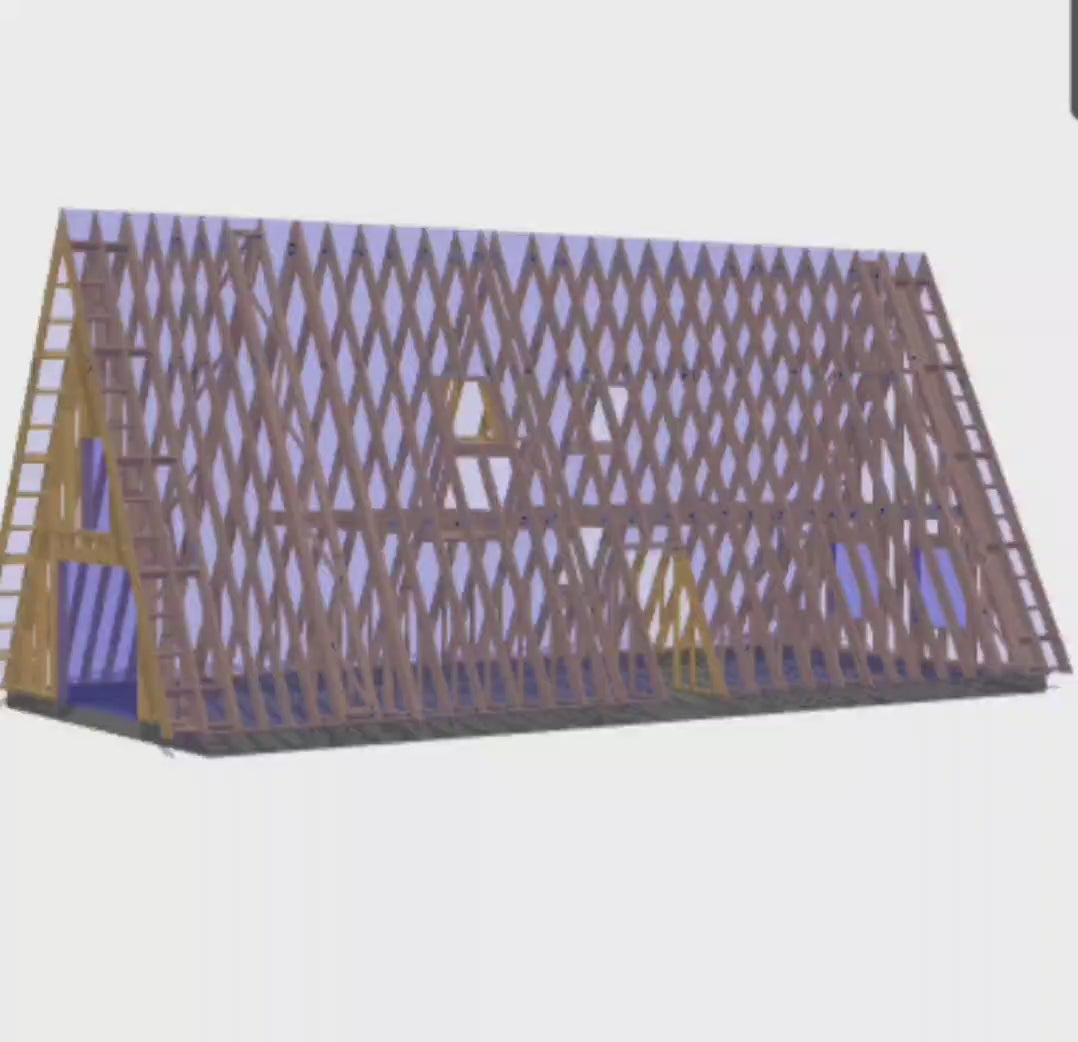

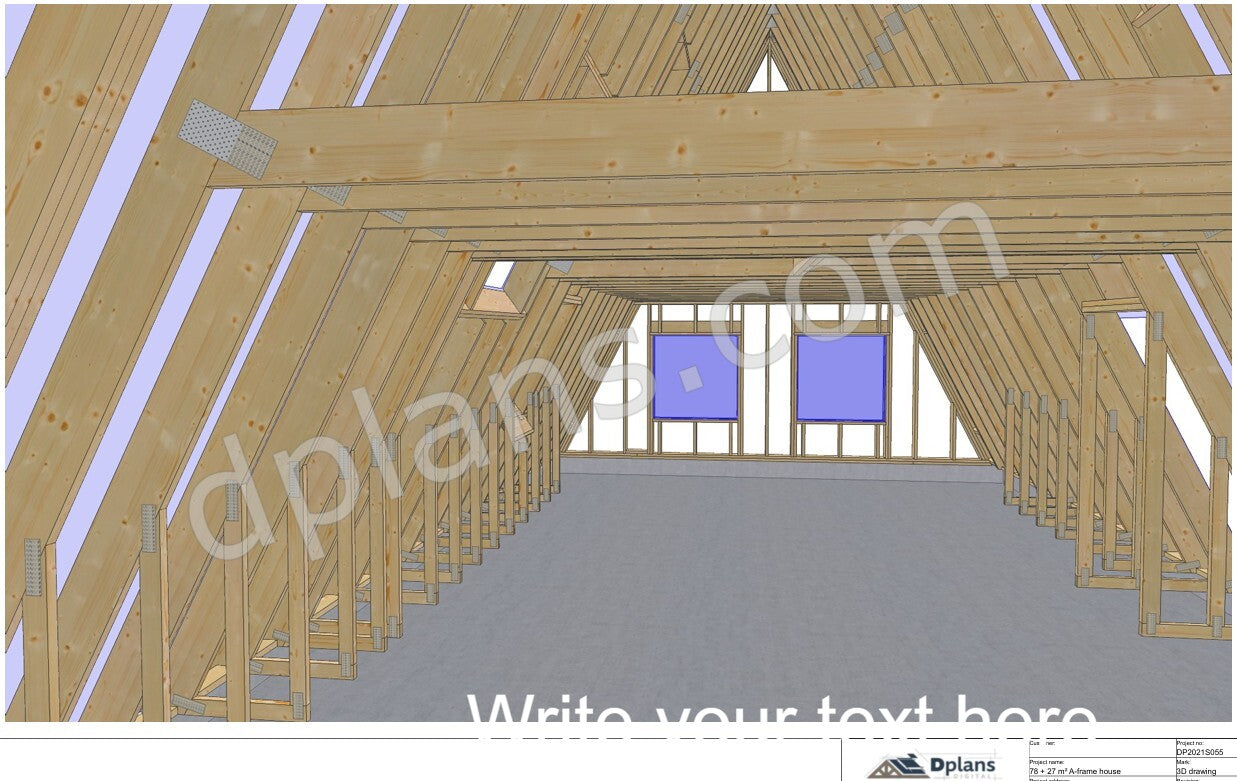

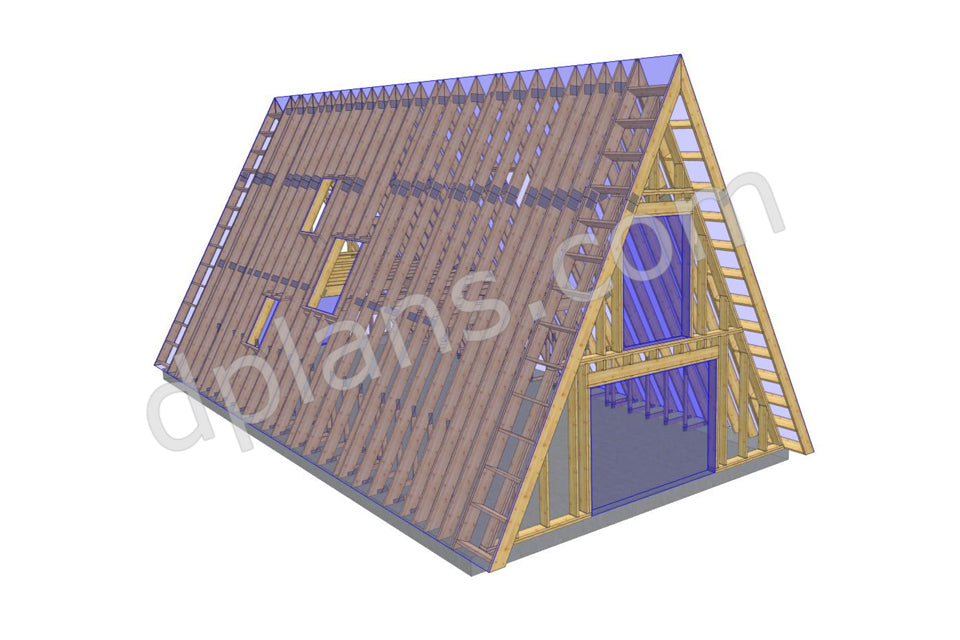

 • Visualización 3D: modelo 3D interactivo accesible mediante código QR para una mejor comprensión espacial
 • Doble sistema de medidas: carpetas separadas con versiones en sistema métrico (mm) e imperial (pulgadas)

Este plano incluye todo lo necesario para la construcción. Todas las uniones estructurales están calculadas con una distribución de cargas adecuada mediante el sistema profesional de ingeniería en madera de MiTek.

Elige tu plan

El plan Standard incluye la documentación completa en PDF, ideal para constructores y contratistas.

El plan Pro añade archivos DWG (para AutoCAD y otros programas CAD), archivos IFC (para aplicaciones BIM como Revit) y acceso al visor MiTek Pamir para una visualización técnica más completa. Elige Pro si necesitas importar los planos a un programa CAD para modificarlos o trabajar con flujos BIM.
