Wohnhaus-Baupläne mit Terrasse
42'7" x 29'5" / 12980 x 8960 mm
Konstruktionsart: Holzrahmen-Wohnhaus mit überdachter Terrasse
Grundfläche: 96,50 m² (1,039 sq ft)
Terrassenfläche: 20 m² (215 sq ft)
Gesamte Nutzfläche: 116,50 m² (1,254 sq ft)
Fundamenttyp: Betonplattenfundament
Ideal für: Hauptwohnsitze, Ferienhäuser, Ruhestandsimmobilien, Mietinvestitionen oder Vorstadt-/Landleben
Konstruktionsdetails
Der Entwurf bietet 96,50 m² (1.039 sq ft) Hauptwohnfläche mit angebauter 20 m² (215 sq ft) überdachter Terrasse für das Leben im Freien. Die Dachkonstruktion bietet Wetterschutz und maximiert das Innenvolumen bei gleichzeitig effizientem Wärmeschutz. Die Bauteile sind für gängiges Bauholz optimiert.
Was enthalten ist
Komplettes Statikpaket erstellt mit lizenzierter MiTek Pamir Software:
* Konstruktionszeichnungen: Detaillierte Ansichten, Grundriss, Dachkonstruktionsplan und Wandschnitte mit allen Holzbauteilen und Verbindungen
* Lastberechnungen: Vollständige statische Analyse für Eigenlasten, Nutzlasten, Schneelasten und Windlasten
* Produktionszeichnungen: Spezifikationen und Platzierung der Nagelplatten (sofern im Entwurf vorgesehen)
* Schnittlisten: Genaue Maße und Winkel für jedes Bauteil - bereit zum Zuschnitt
* Materialauszug: Vollständige Holzmengen, Verbindungsmittel-Spezifikationen und Beschlagsanforderungen
* Fundamentplan: Außenkanten und Stützpunkte mit Verankerungsdetails

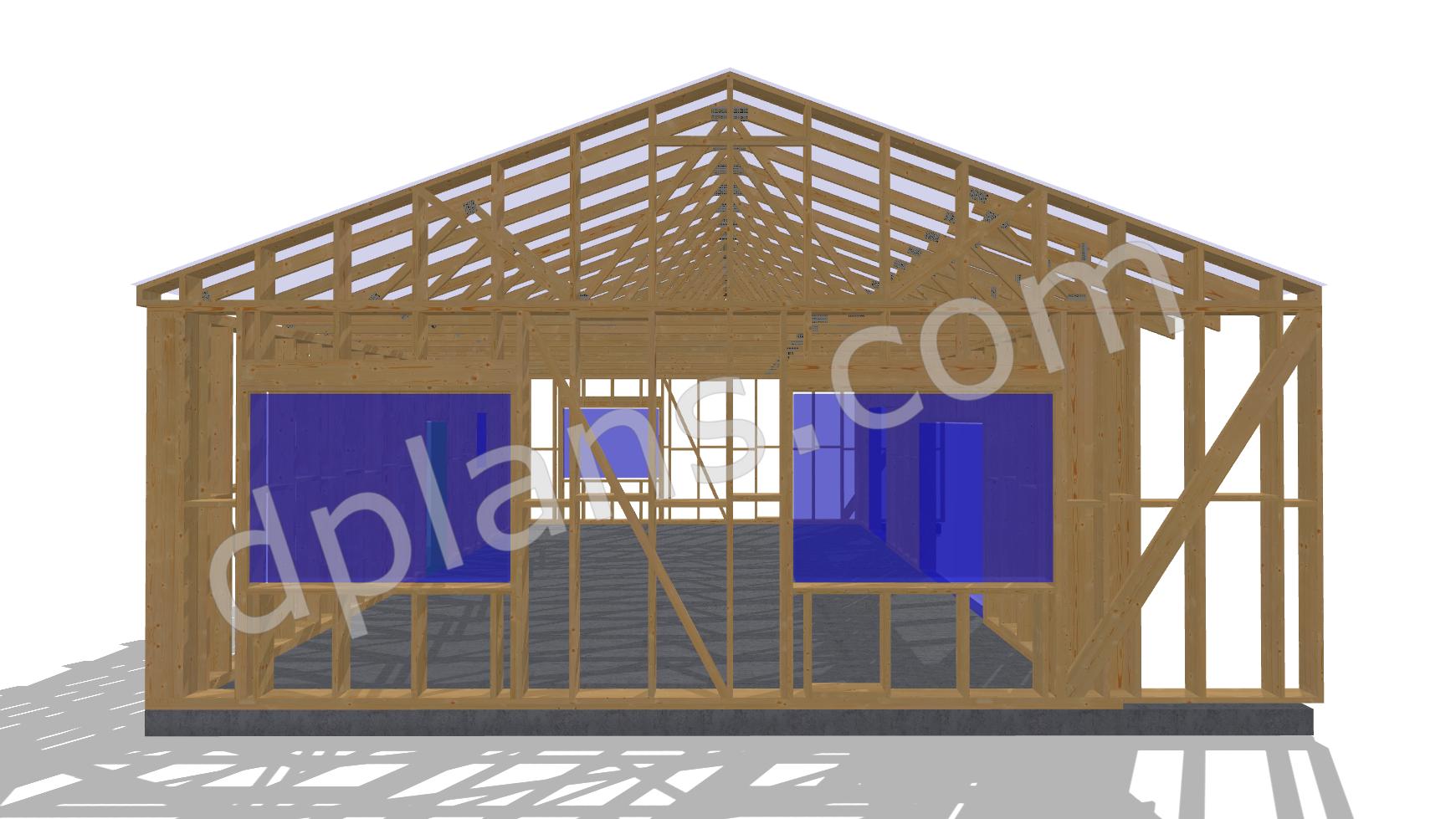

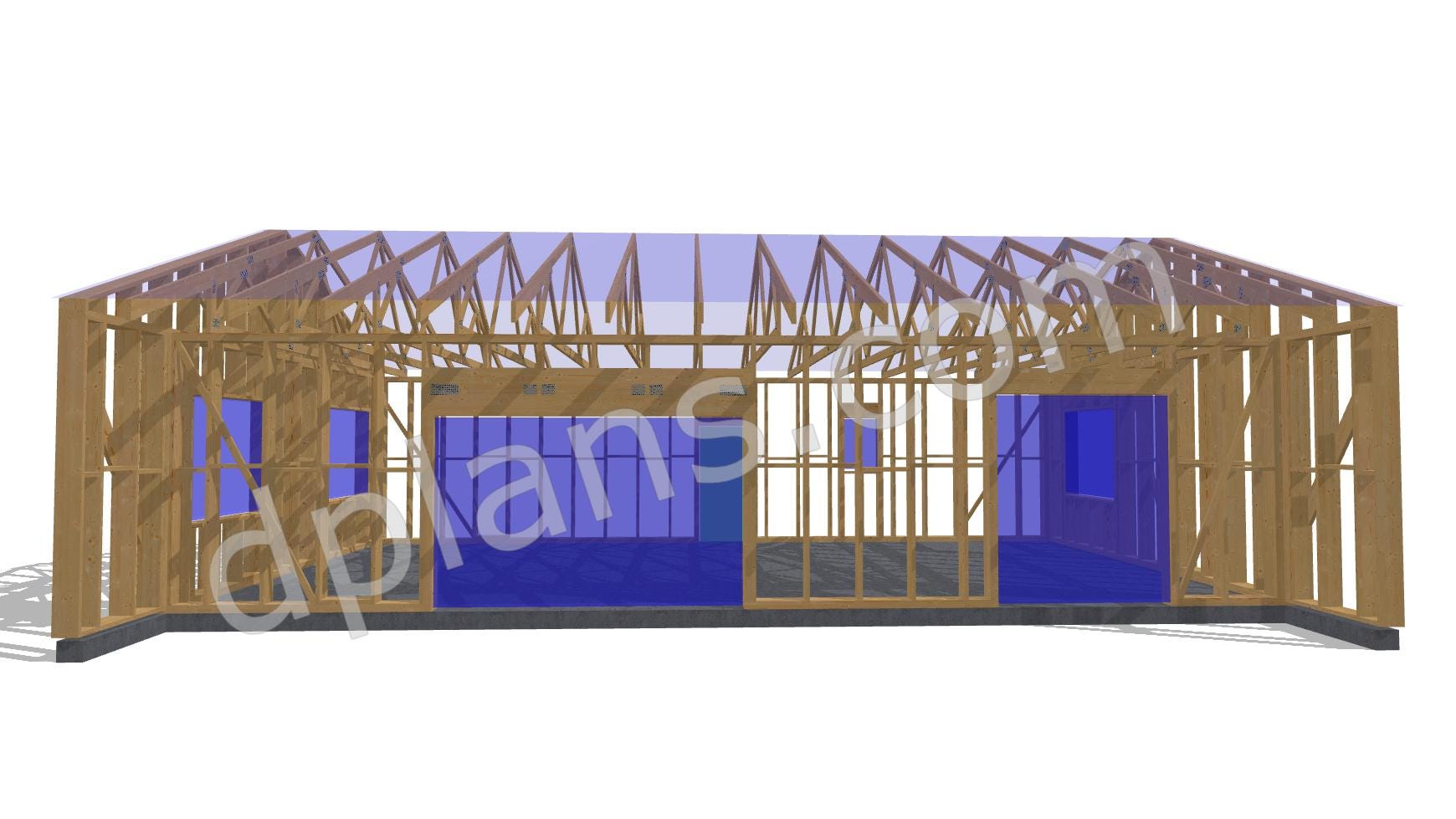

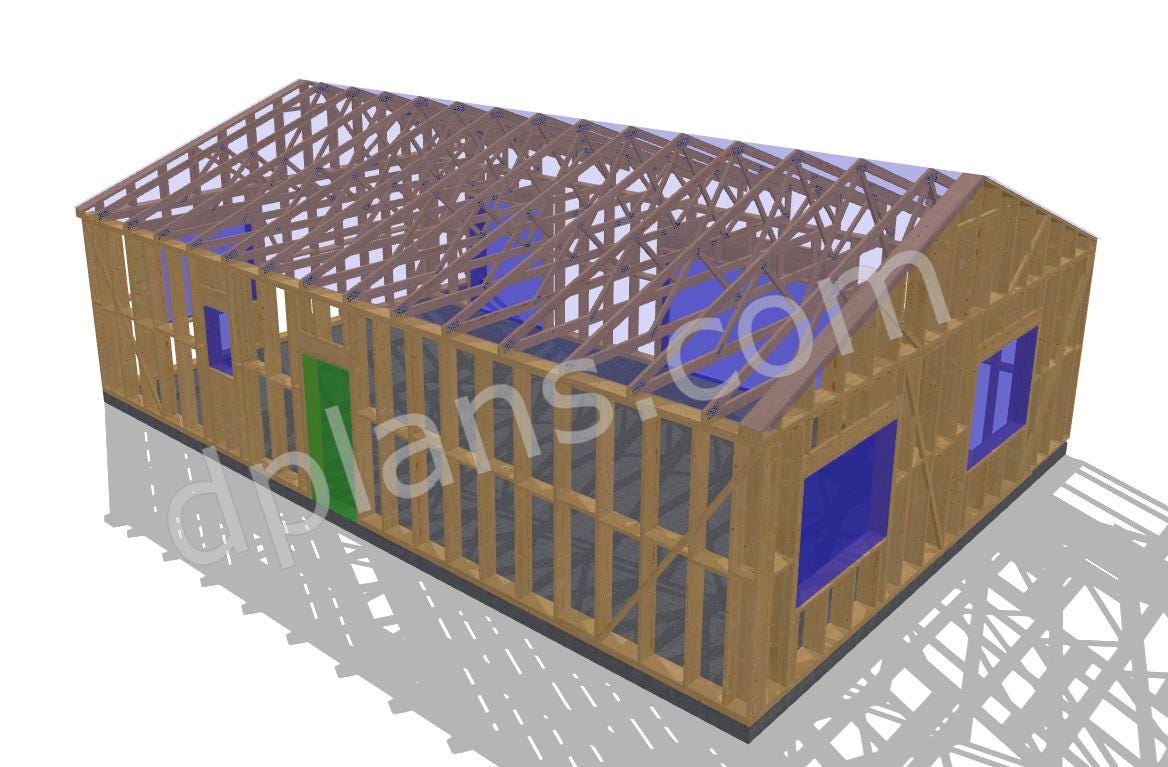

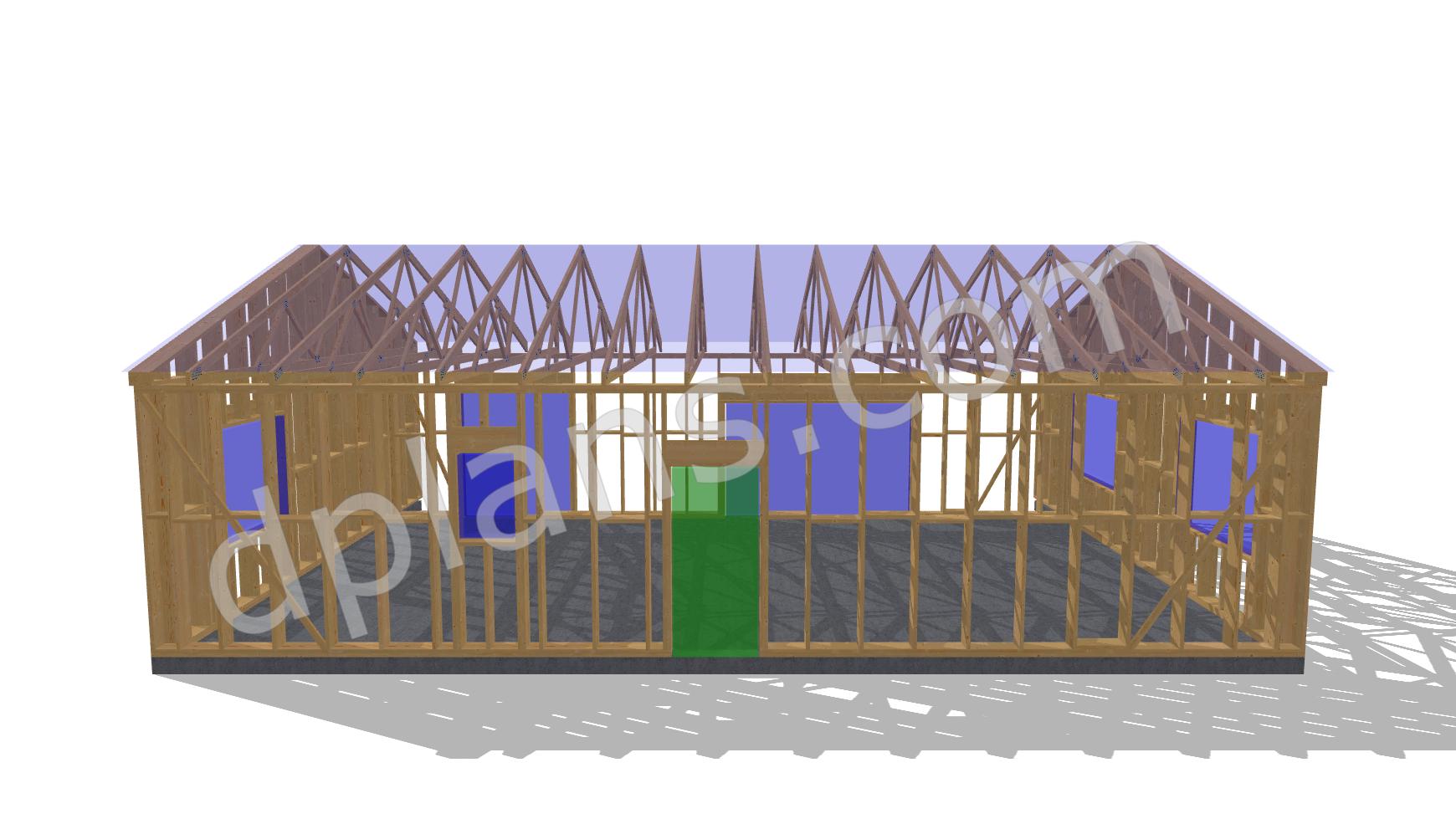

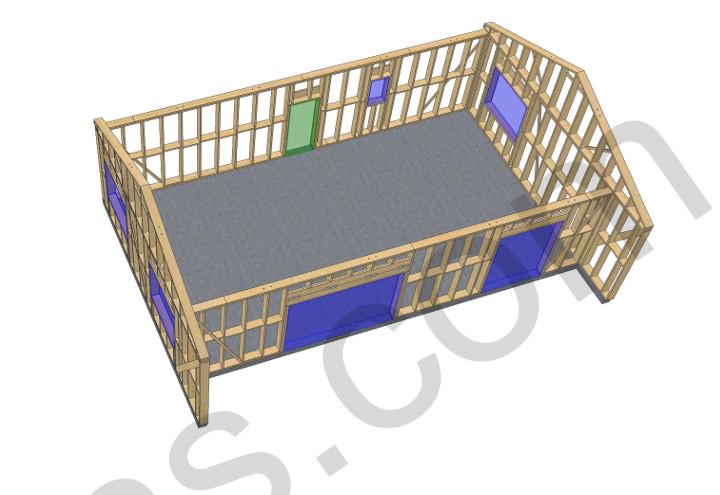

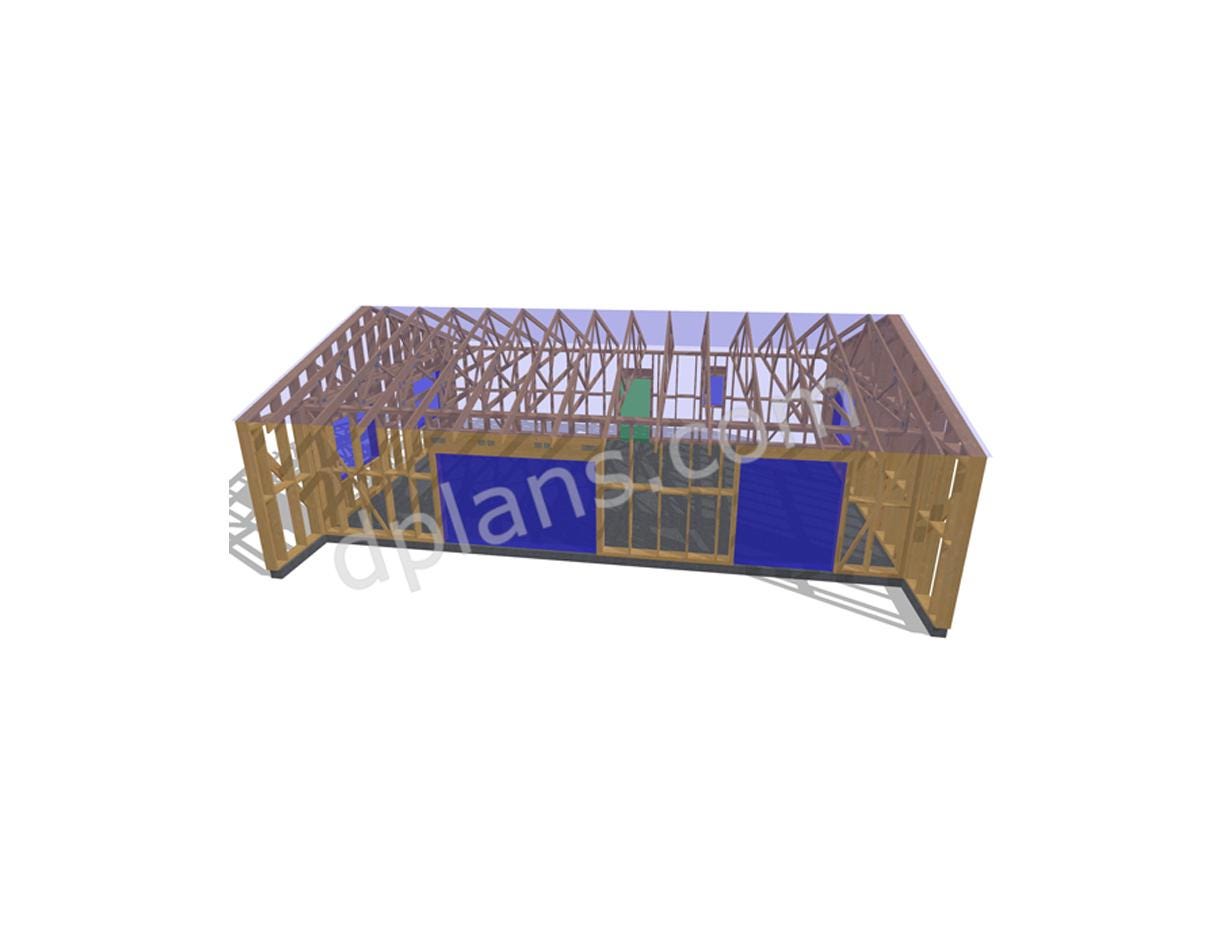

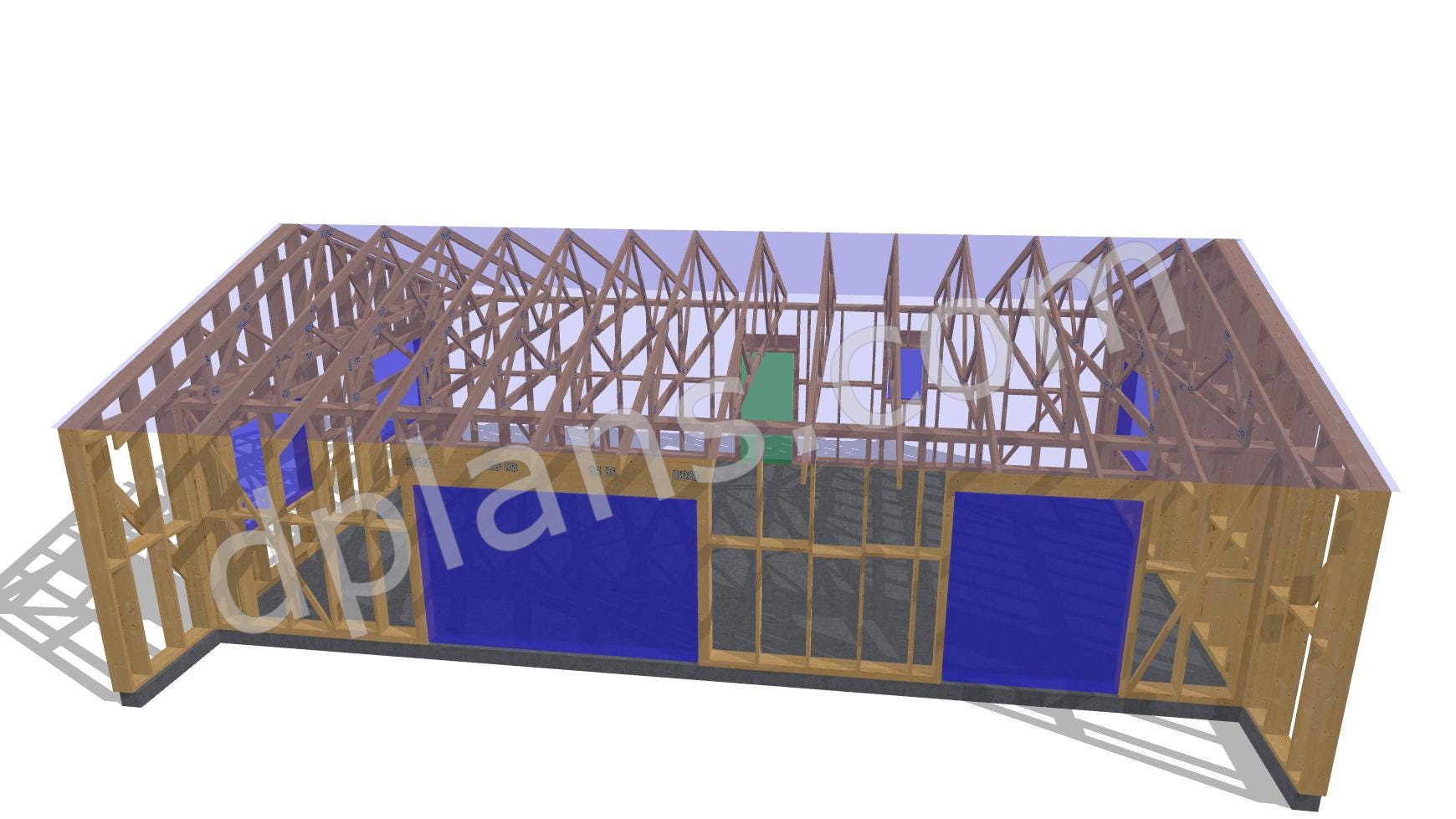

* 3D-Visualisierung: Interaktives 3D-Modell per QR-Code für räumliches Verständnis

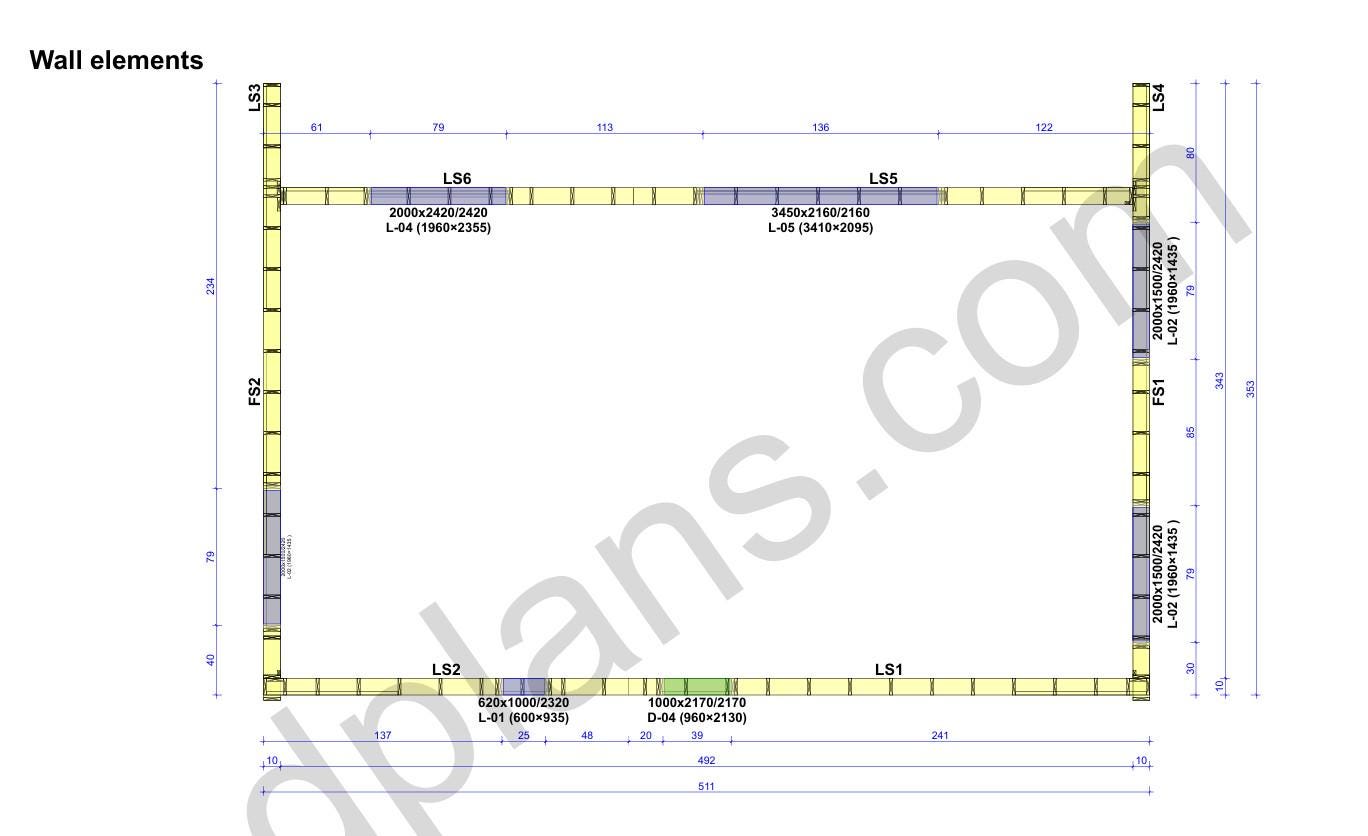

* Doppelmaßeinheiten: Separate Ordner mit metrischen (mm) und imperialen (Zoll) Versionen
Dieser Bauplan enthält alles, was für den Bau benötigt wird. Alle statischen Verbindungen sind mit korrekter Lastverteilung über MiTeks professionelles Holzbau-Statiksystem konstruiert.
Wähle deinen Plan
Der Standard-Plan umfasst die komplette PDF-Dokumentation - perfekt für Bauherren und Handwerker.
Der Pro-Plan ergänzt DWG-Dateien (für AutoCAD und CAD-Software), IFC-Dateien (für BIM-Anwendungen wie Revit) sowie Zugang zur MiTek Pamir Viewer-Software für erweiterte technische Ansichten. Wähle Pro, wenn du Pläne in CAD-Software für Anpassungen importieren oder mit BIM-Workflows arbeiten möchtest.
