Holzrahmenhaus mit Dachboden
380" x 363" (31'8" x 30'3") / 9650 x 9230 mm
Konstruktionsart: Holzrahmenhaus mit Dachboden
Erdgeschossfläche: 87 m² (958 sq ft)
Dachbodenfläche: Enthalten
Gesamtgrundfläche: 87 m² (958 sq ft)
Fundamenttyp: Betonplattenfundament
Ideal für: Hauptwohnsitze, Ferienhäuser, Familienhäuser oder Mietobjekte
Konstruktionsdetails
Der Entwurf bietet 87 m² (958 sq ft) Wohnfläche im Erdgeschoss mit zusätzlichem Dachbodenraum, was flexible Zwei-Ebenen-Wohn- und Lagermöglichkeiten ermöglicht.
Was enthalten ist
Komplettes Statikpaket erstellt mit lizenzierter MiTek Pamir Software:

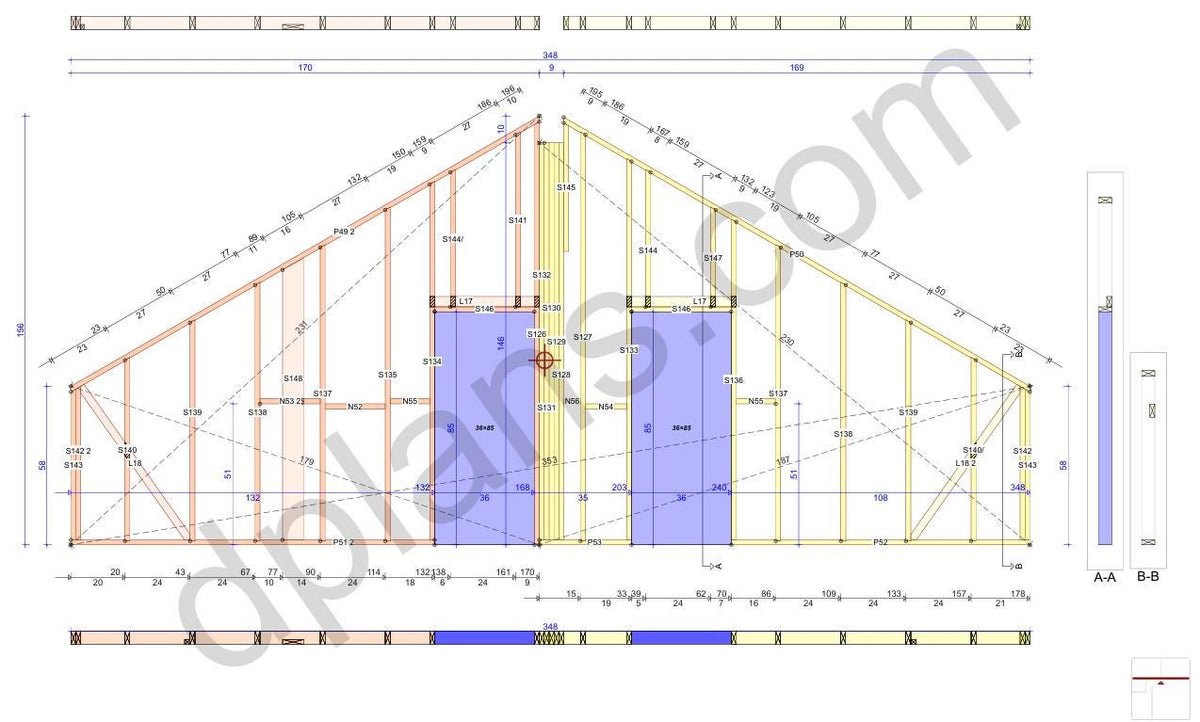

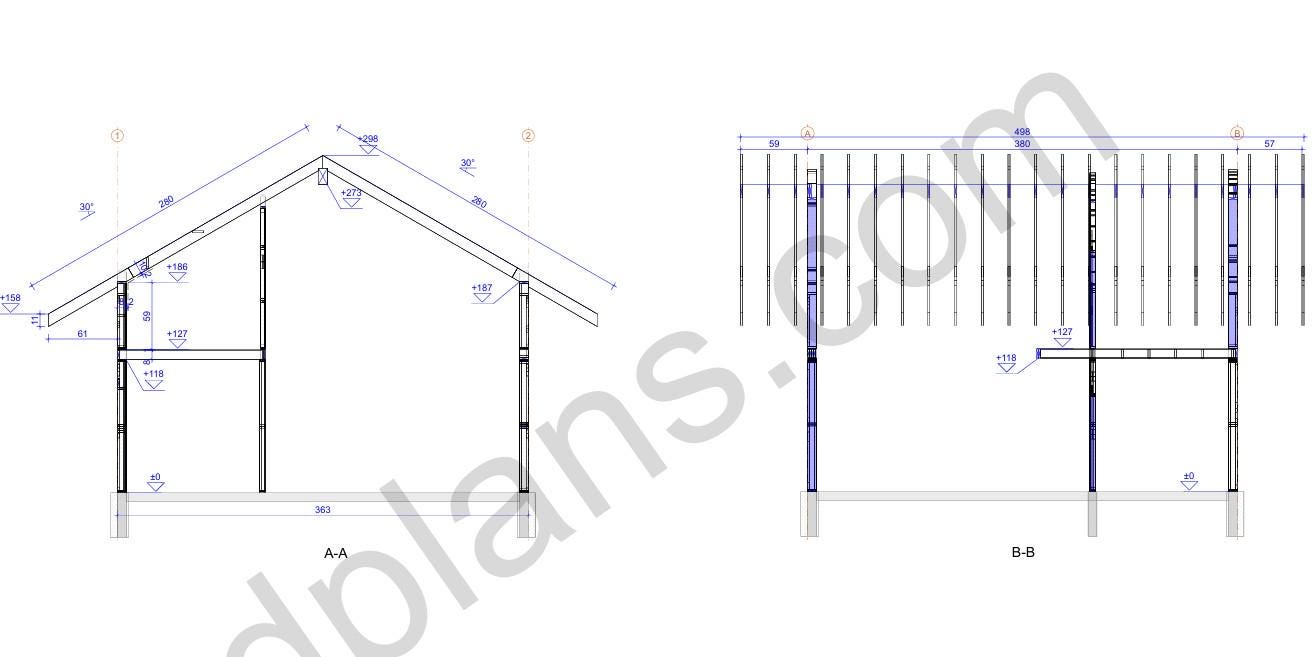

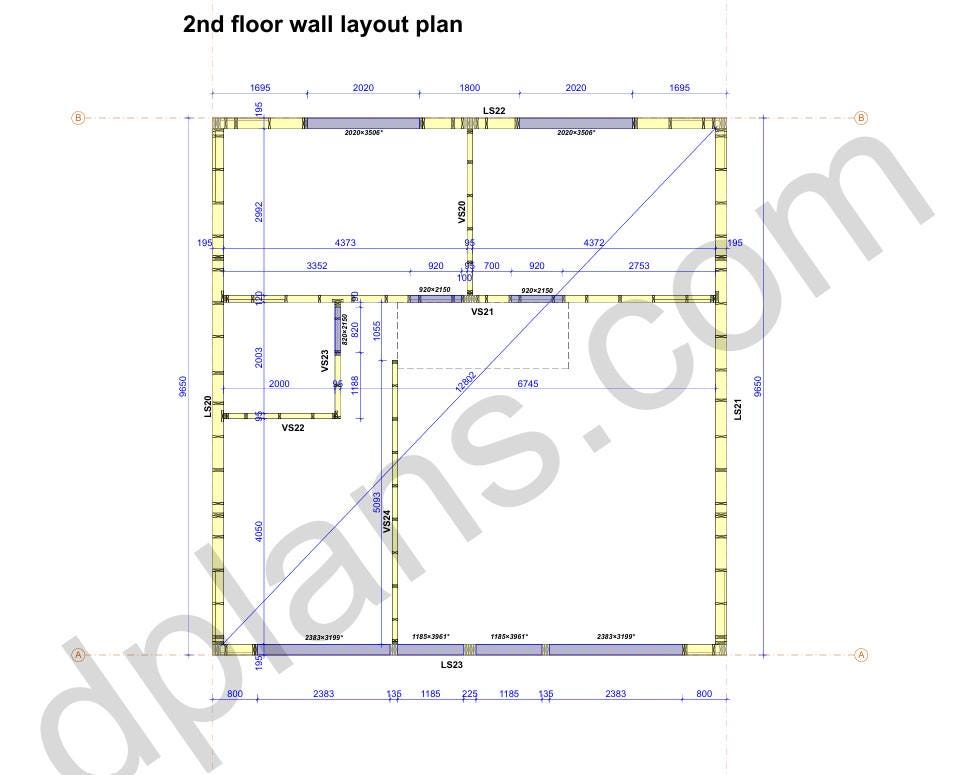

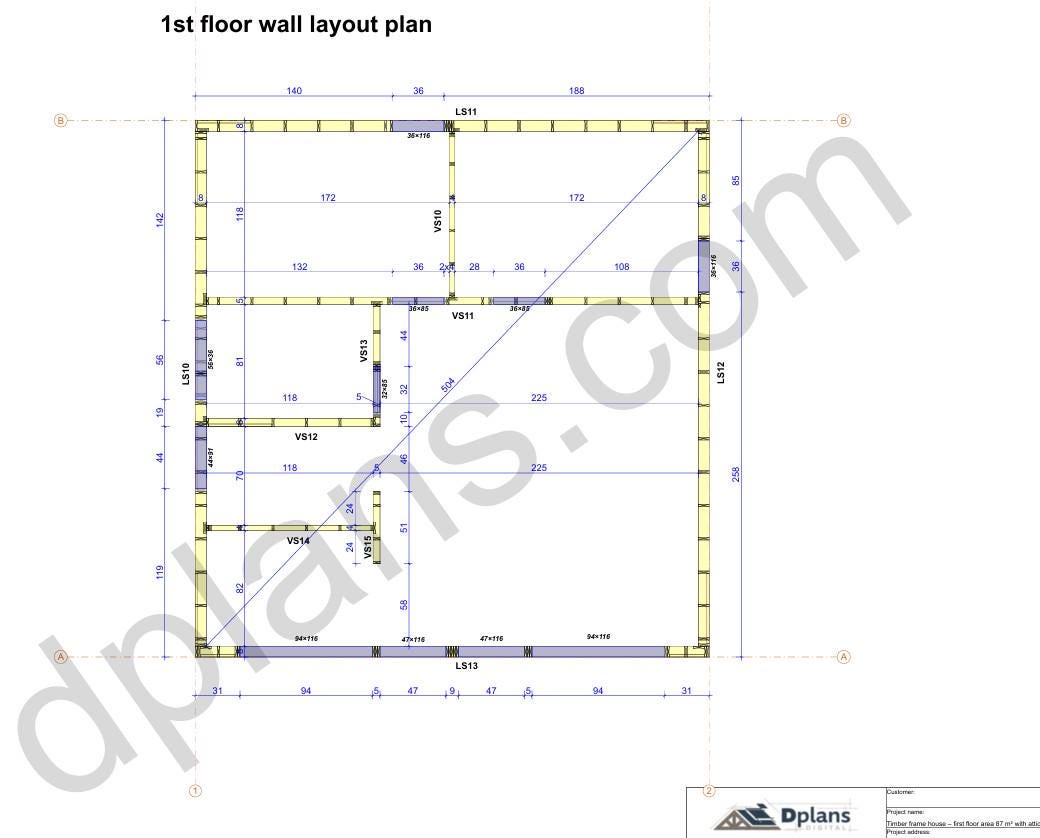

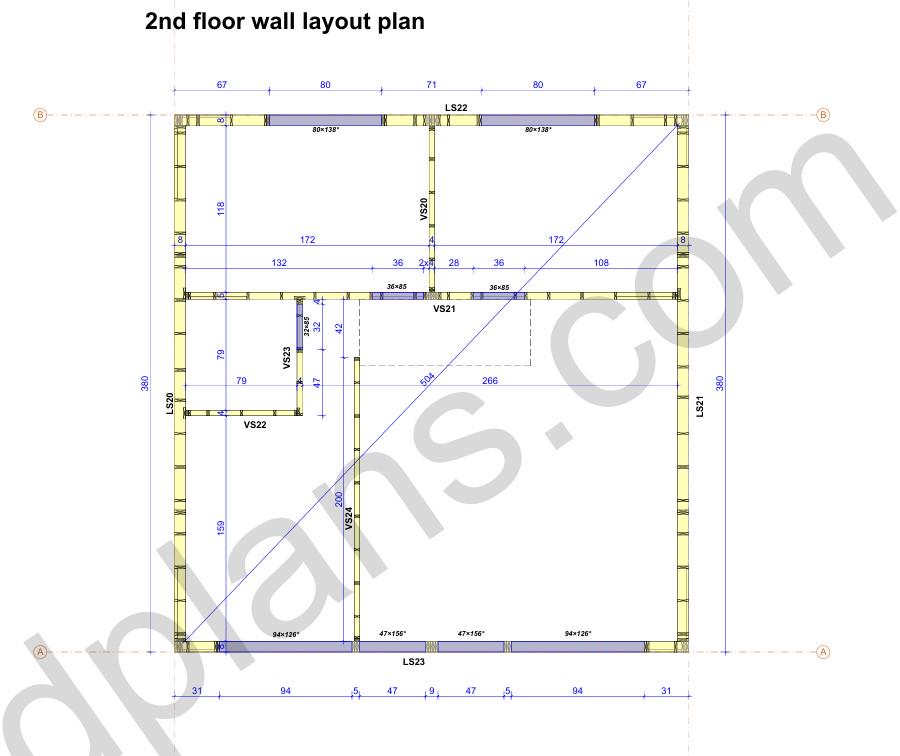

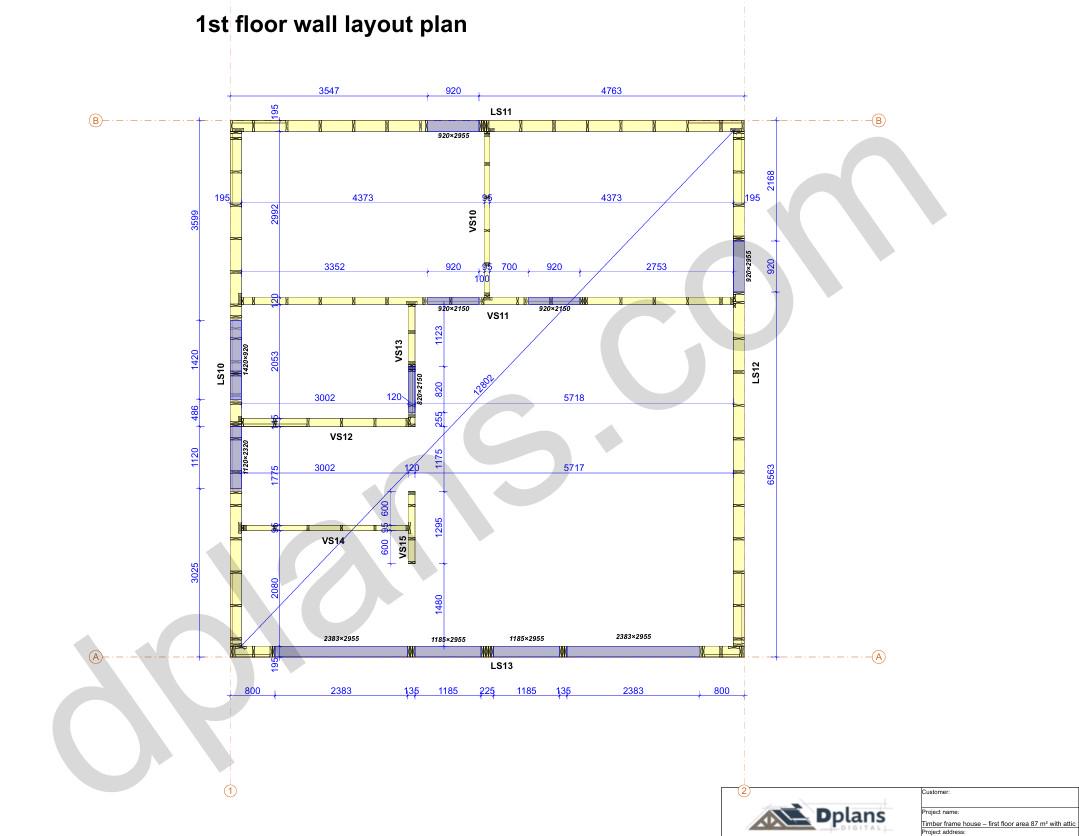

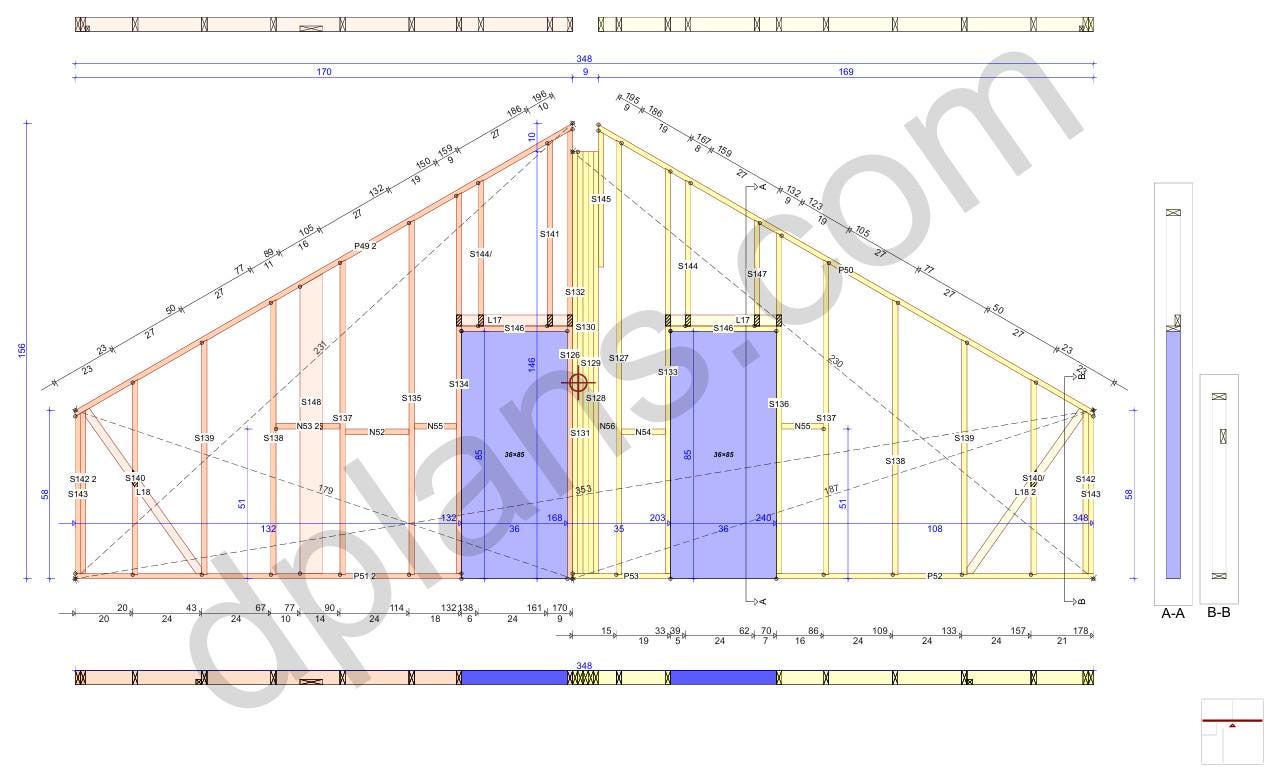

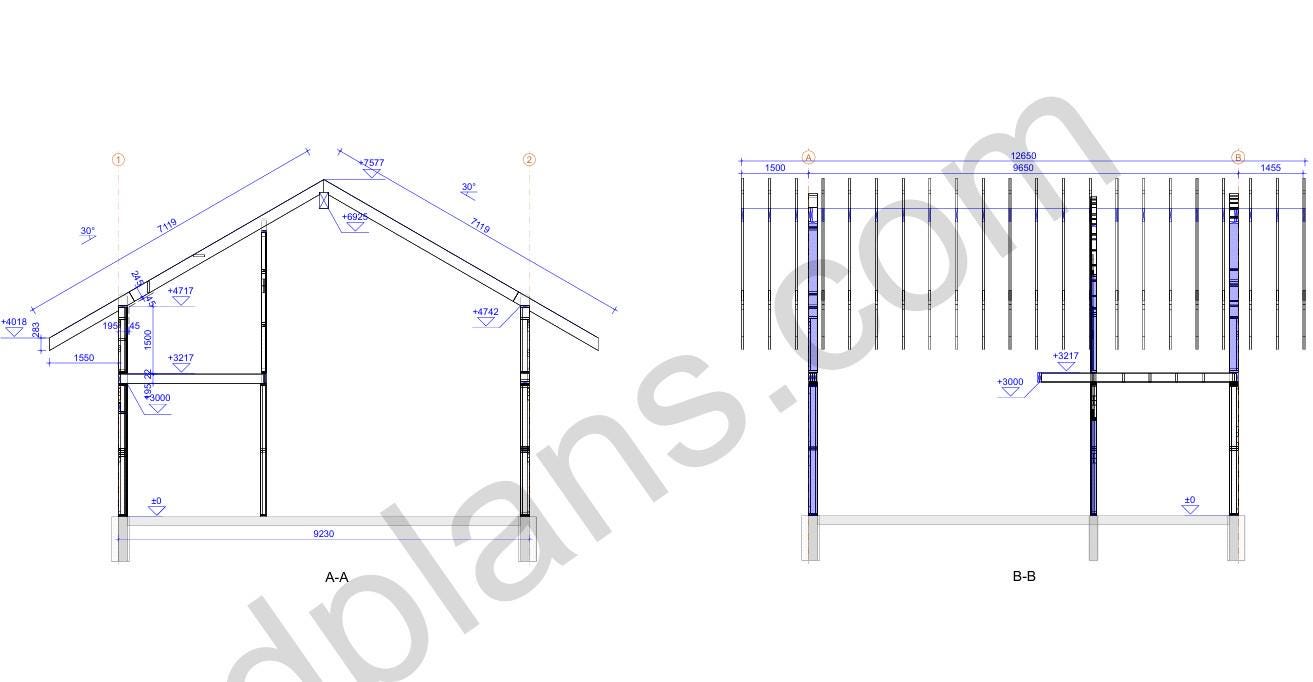

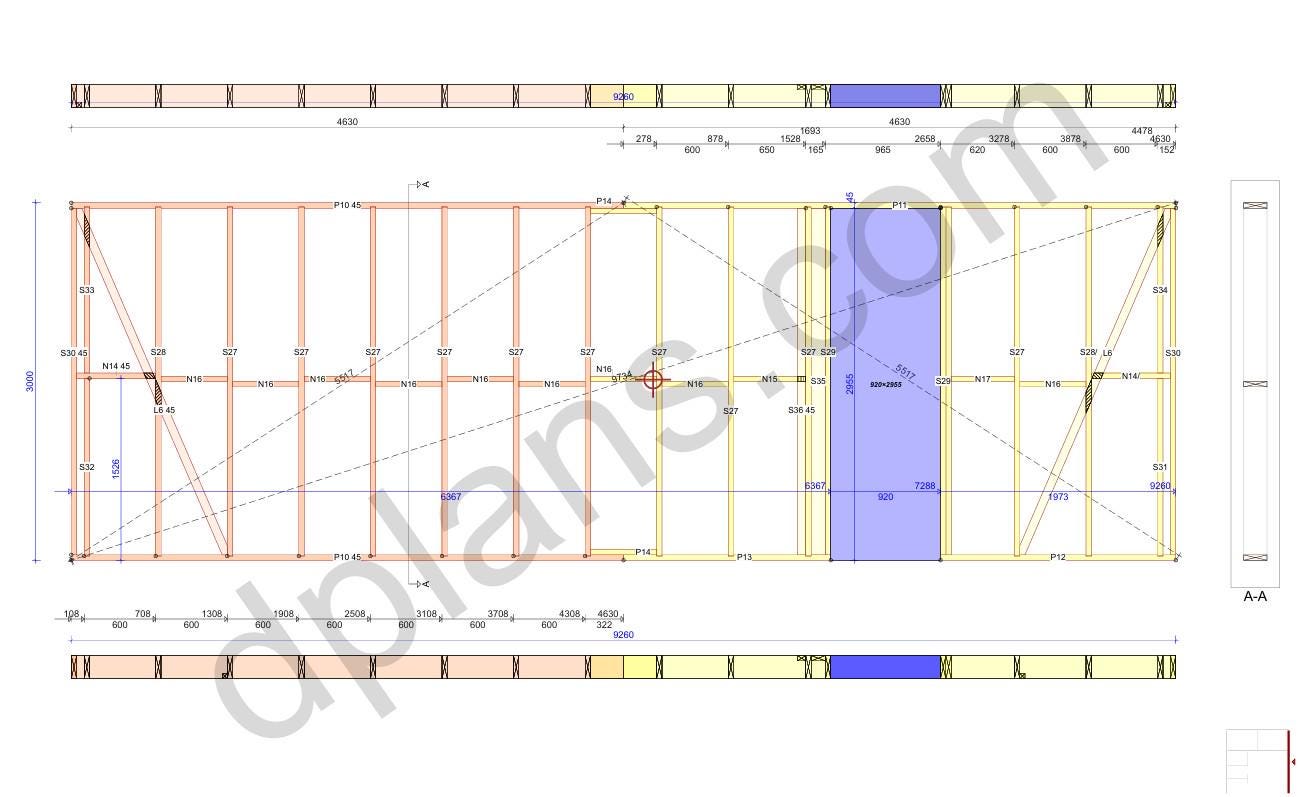

* Konstruktionszeichnungen: Detaillierte Ansichten, Grundriss, Dachkonstruktionsplan und Wandschnitte mit allen Holzbauteilen und Verbindungen
* Lastberechnungen: Vollständige statische Analyse für Eigenlasten, Nutzlasten, Schneelasten und Windlasten
* Produktionszeichnungen: Spezifikationen und Platzierung der Nagelplatten (sofern im Entwurf vorgesehen)

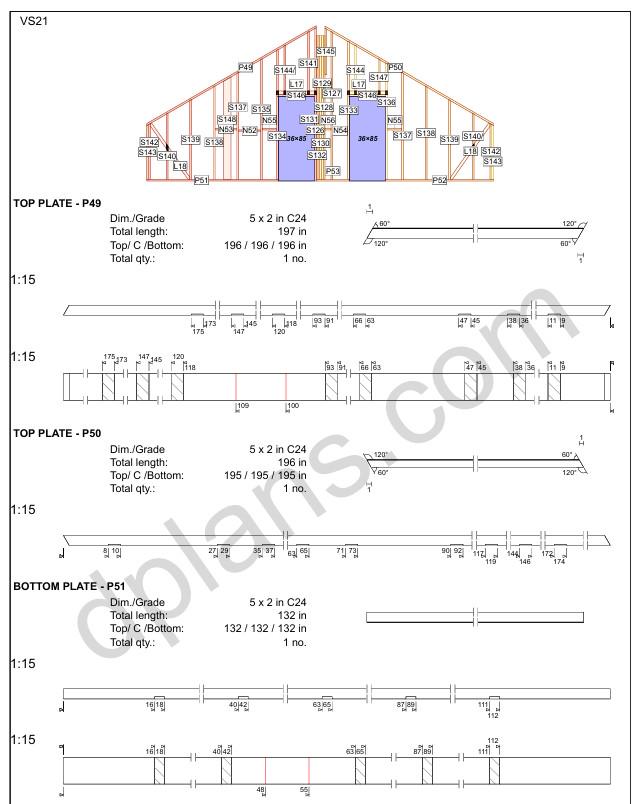

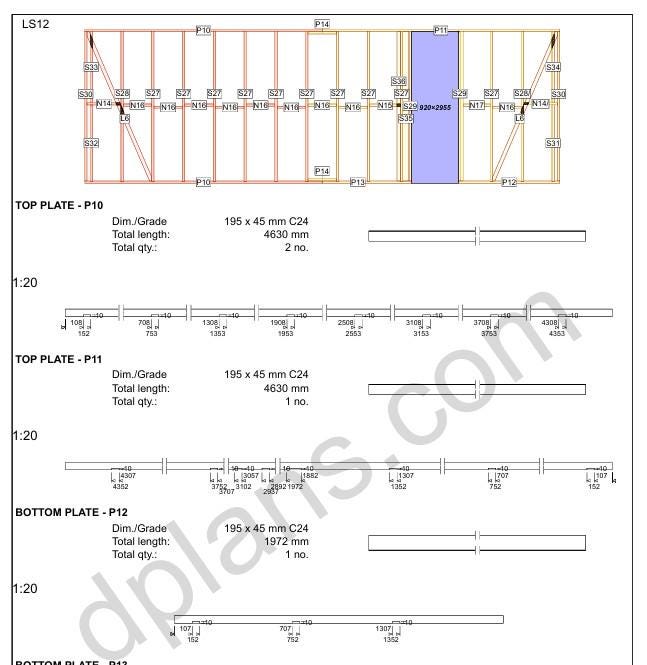

* Schnittlisten: Genaue Maße und Winkel für jedes Bauteil - bereit zum Zuschnitt
* Materialauszug: Vollständige Holzmengen, Verbindungsmittel-Spezifikationen und Beschlagsanforderungen
* Fundamentplan: Außenkanten und Stützpunkte mit Verankerungsdetails

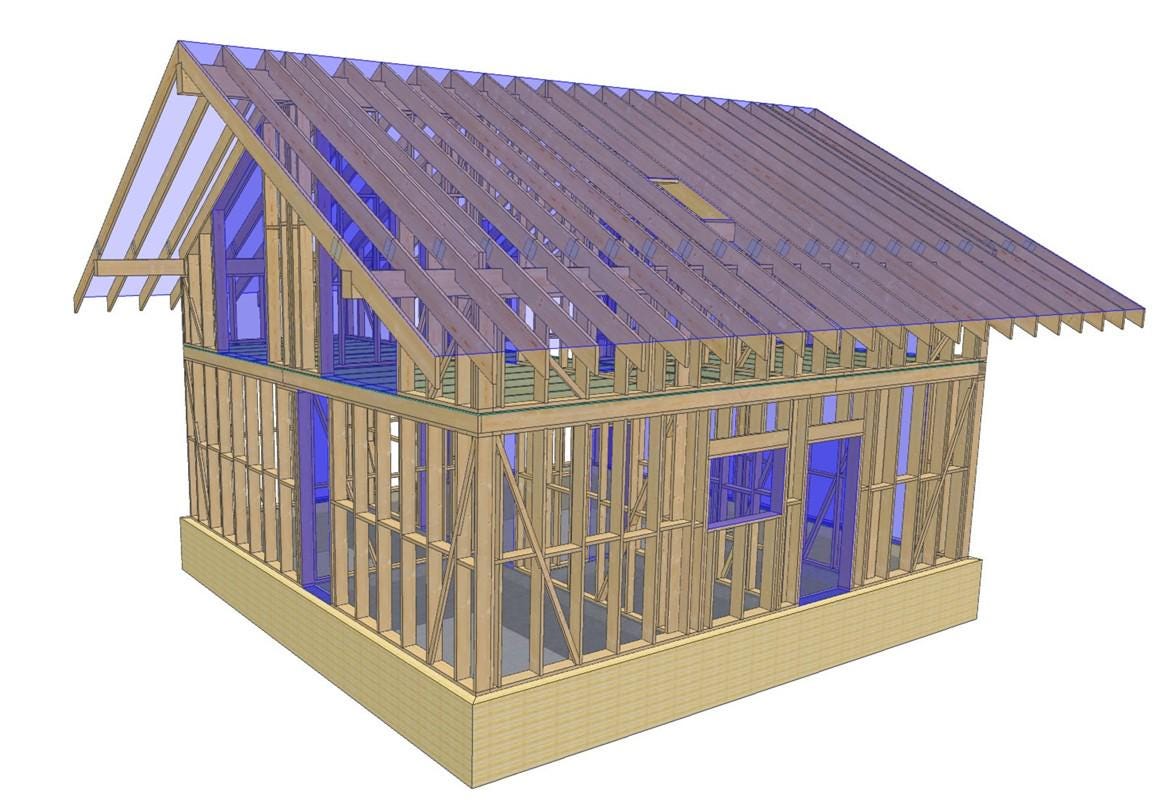

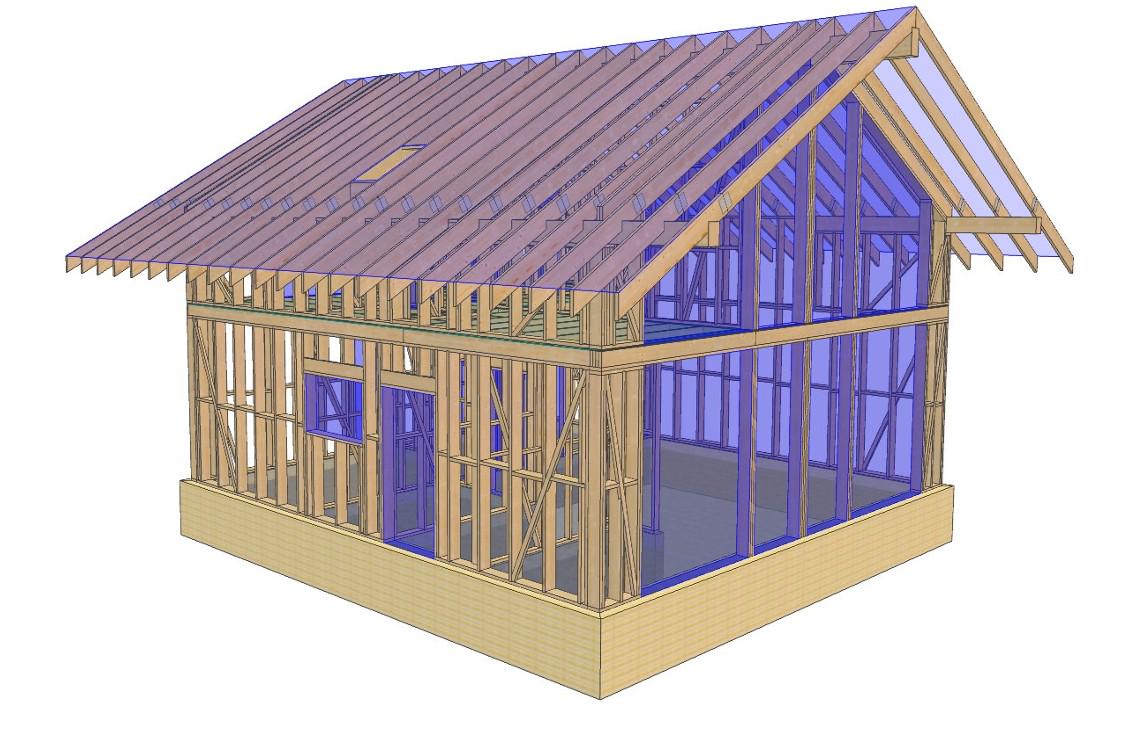

* 3D-Visualisierung: Interaktives 3D-Modell per QR-Code für räumliches Verständnis
* Doppelmaßeinheiten: Separate Ordner mit metrischen (mm) und imperialen (Zoll) Versionen
Dieser Bauplan enthält alles, was für den Bau benötigt wird. Alle statischen Verbindungen sind mit korrekter Lastverteilung über MiTeks professionelles Holzbau-Statiksystem konstruiert.
Wähle deinen Plan
Der Standard-Plan umfasst die komplette PDF-Dokumentation - perfekt für Bauherren und Handwerker.
Der Pro-Plan ergänzt DWG-Dateien (für AutoCAD und CAD-Software), IFC-Dateien (für BIM-Anwendungen wie Revit) sowie Zugang zur MiTek Pamir Viewer-Software für erweiterte technische Ansichten. Wähle Pro, wenn du Pläne in CAD-Software für Anpassungen importieren oder mit BIM-Workflows arbeiten möchtest.
