41' x 21' (12500 × 6500 mm) Planos de garaje de gran altura | Diseño en madera

Garaje de gran altura - DP2024S309
Planos de garaje de gran altura de 41' x 21' | Diseño en madera
492x256 pulg. / 12500 x 6500 mm

Tipo de estructura: garaje de entramado de madera con armaduras de techo calculadas por ingeniería
Superficie construida: 81 m² (872 pies cuadrados)
Altura de muros: 4 m (13 pies)
Tipo de cimentación: losa de concreto
Ideal para: garajes para varios vehículos, resguardo de casas rodantes, talleres, almacenamiento de equipos o estacionamiento de vehículos comerciales

Detalles de la estructura

Este amplio garaje de gran altura tiene muros más altos, de 4 m (13 pies), y armaduras de techo calculadas por ingeniería, lo que ofrece un espacio vertical excepcional para vehículos altos, camionetas levantadas, casas rodantes o almacenamiento en altura. Sus 81 m² (872 pies cuadrados) dan cabida a dos o tres vehículos, con lugar para bancos de trabajo y equipos. Gracias a la altura adicional, es ideal para usos comerciales, almacenamiento de equipos o talleres que requieren mayor altura libre. La construcción de entramado de madera con armaduras diseñadas profesionalmente garantiza durabilidad a largo plazo y estabilidad estructural. Los elementos estructurales están optimizados para medidas comerciales estándar de madera.

Qué incluye

Paquete completo de ingeniería estructural elaborado con software MiTek Pamir con licencia:

 • Planos estructurales: alzados detallados, planta, plano de la estructura del techo y cortes de muro con todas las piezas de madera y sus uniones
 • Cálculo de cargas: análisis estructural completo de cargas muertas, cargas vivas, cargas de nieve y cargas de viento
 • Planos de fabricación: especificaciones y ubicación de las placas conectoras (cuando aplique al diseño)
 • Listas de corte: medidas y ángulos exactos de cada pieza estructural, listas para cortar
 • Lista de materiales: cantidades completas de madera, especificaciones de fijaciones y herrajes necesarios
 • Plano de cimentación: perímetro y detalles de la estructura de apoyo con puntos de anclaje

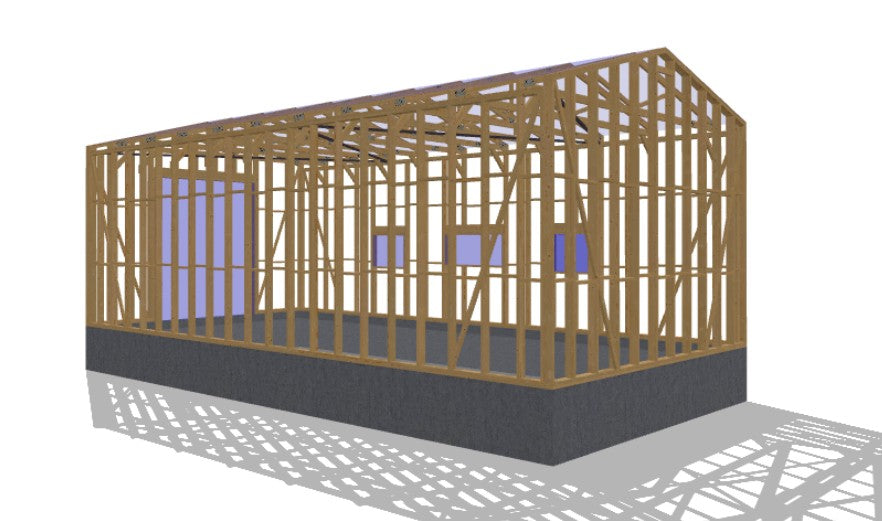

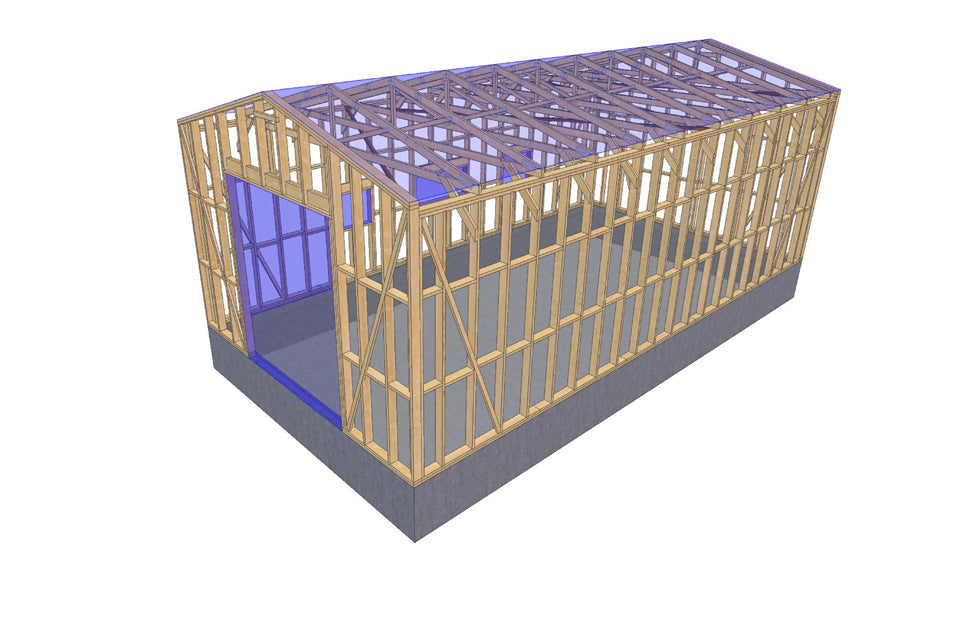

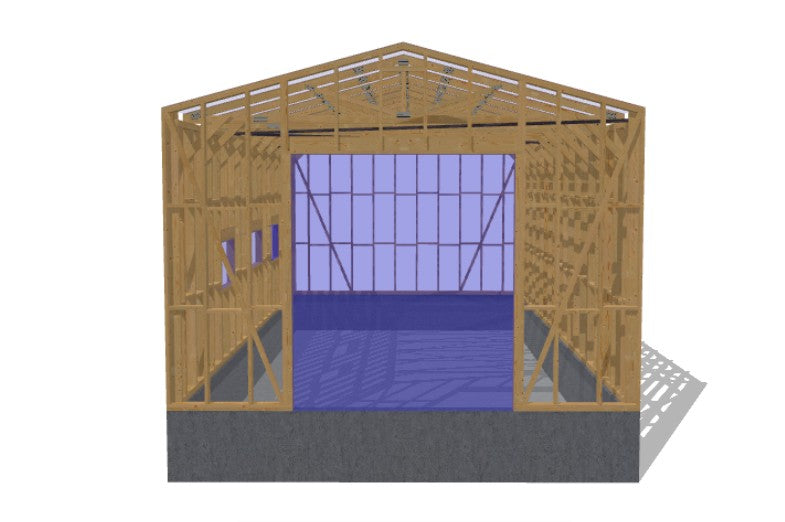

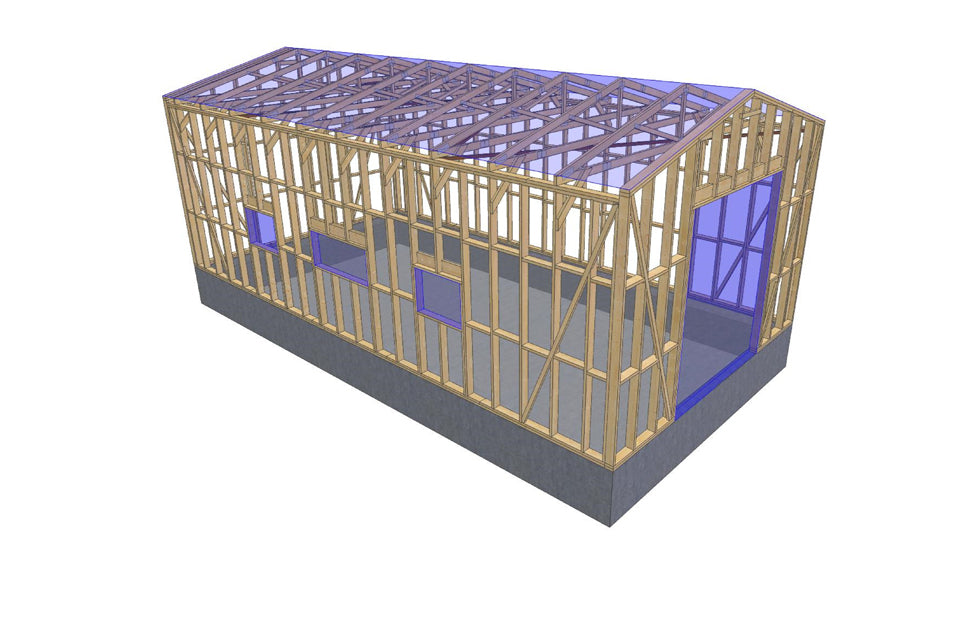

 • Visualización 3D: modelo 3D interactivo accesible mediante código QR para una mejor comprensión espacial
 • Doble sistema de medidas: carpetas separadas con versiones en sistema métrico (mm) e imperial (pulgadas)

Este plano incluye todo lo necesario para la construcción. Todas las uniones estructurales están calculadas con una distribución de cargas adecuada mediante el sistema profesional de ingeniería en madera de MiTek.

Elige tu plan

El plan Standard incluye la documentación completa en PDF, ideal para constructores y contratistas.

El plan Pro añade archivos DWG (para AutoCAD y otros programas CAD), archivos IFC (para aplicaciones BIM como Revit) y acceso al visor MiTek Pamir para una visualización técnica más completa. Elige Pro si necesitas importar los planos a un programa CAD para modificarlos o trabajar con flujos BIM.
