22' x 39' (6700 × 12000 mm) Planos de garaje con cuartos de servicio | Diseño profesional en madera

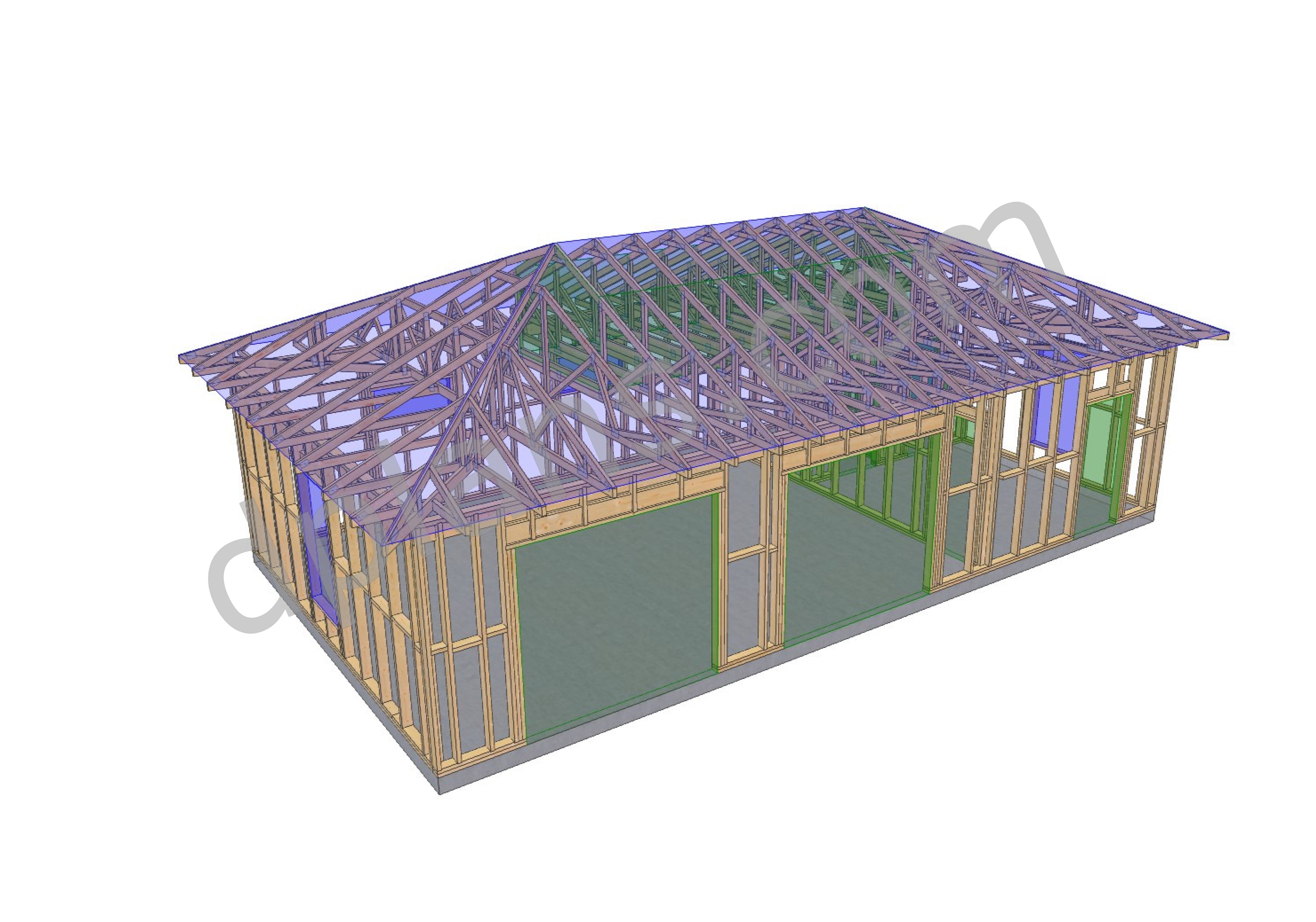

Garaje con cuartos de servicio 80 m² (861 pies cuadrados) - DP2025P021

264x473 pulg. / 6700x12000 mm
Tipo de estructura: garaje de entramado de madera con cuartos de servicio
Superficie del garaje: 55 m² (592 pies cuadrados)
Cuartos de servicio: 25 m² (269 pies cuadrados)
Superficie construida total: 80 m² (861 pies cuadrados)
Tipo de cimentación: losa de concreto
Ideal para: garajes residenciales, talleres, almacenamiento con espacio de servicio independiente o construcciones multiuso

Detalles de la estructura

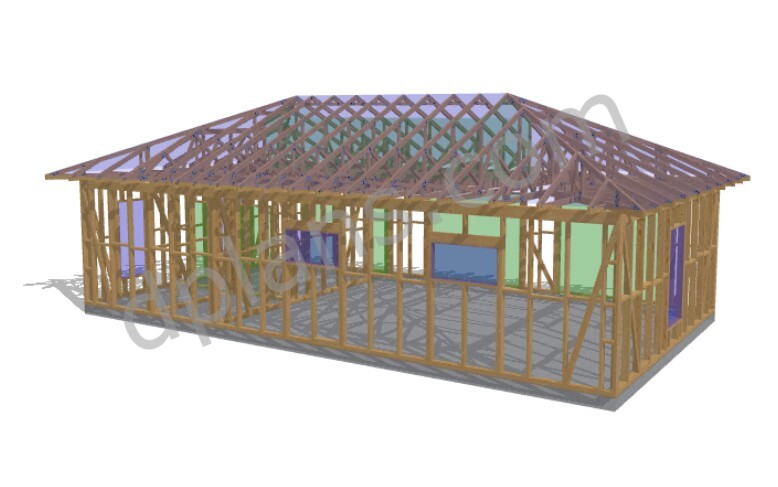

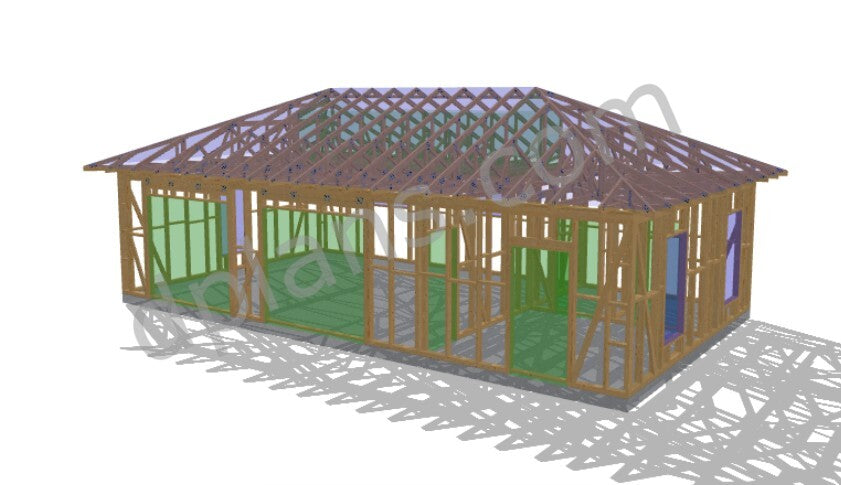

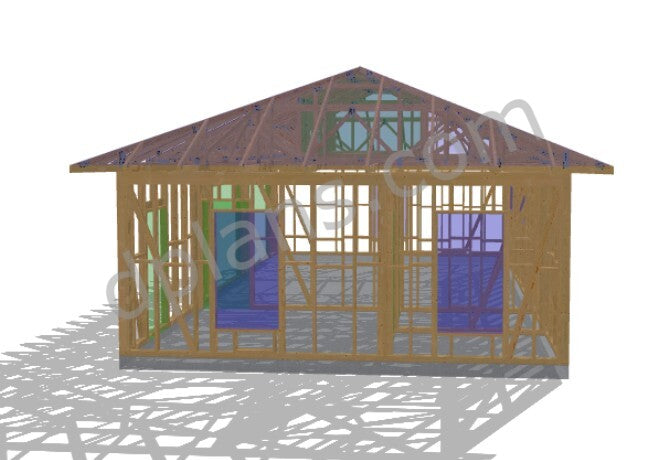

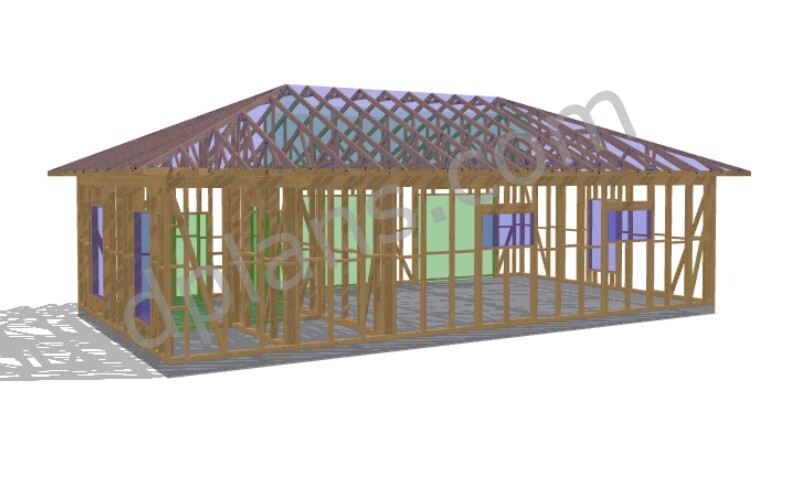

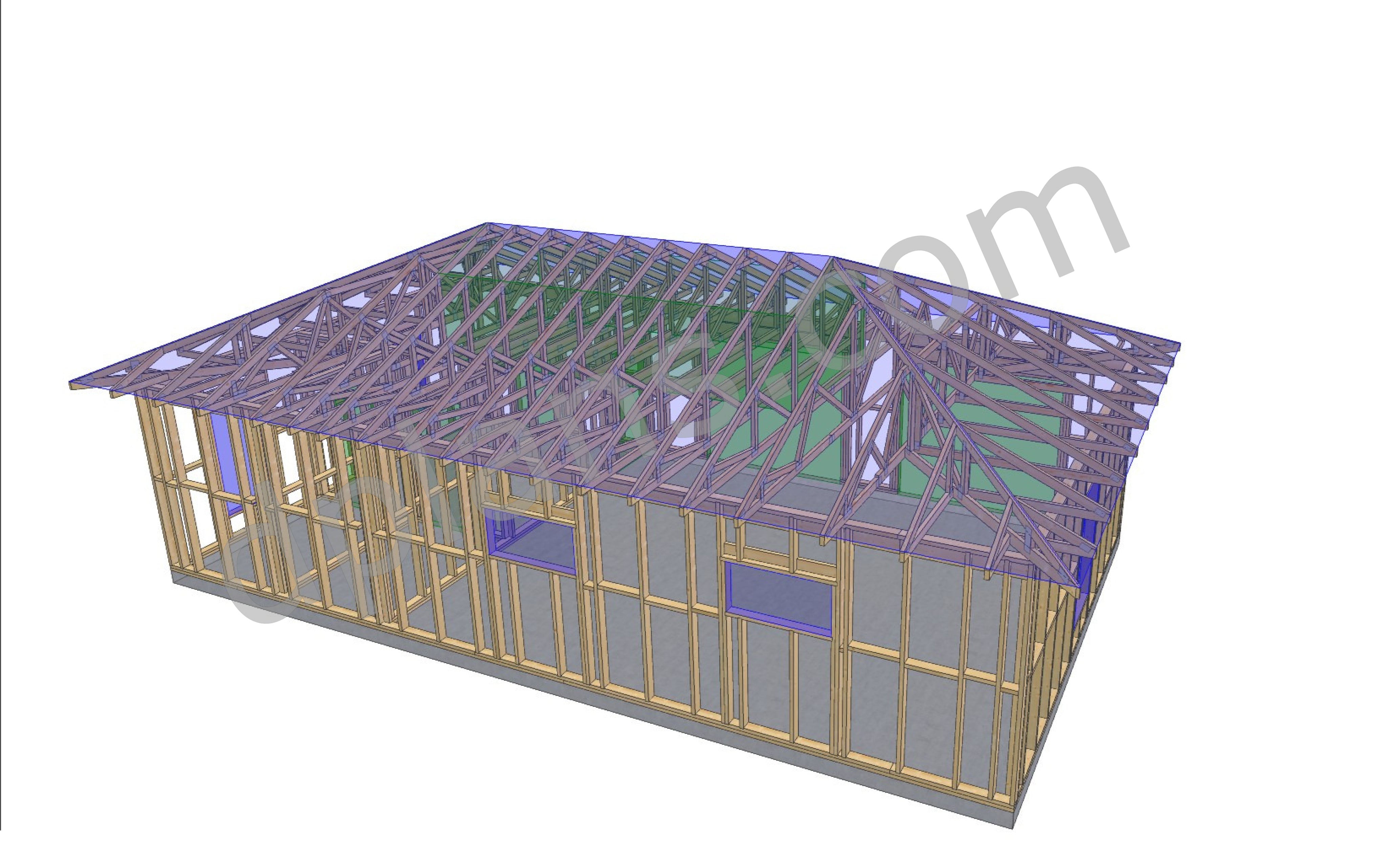

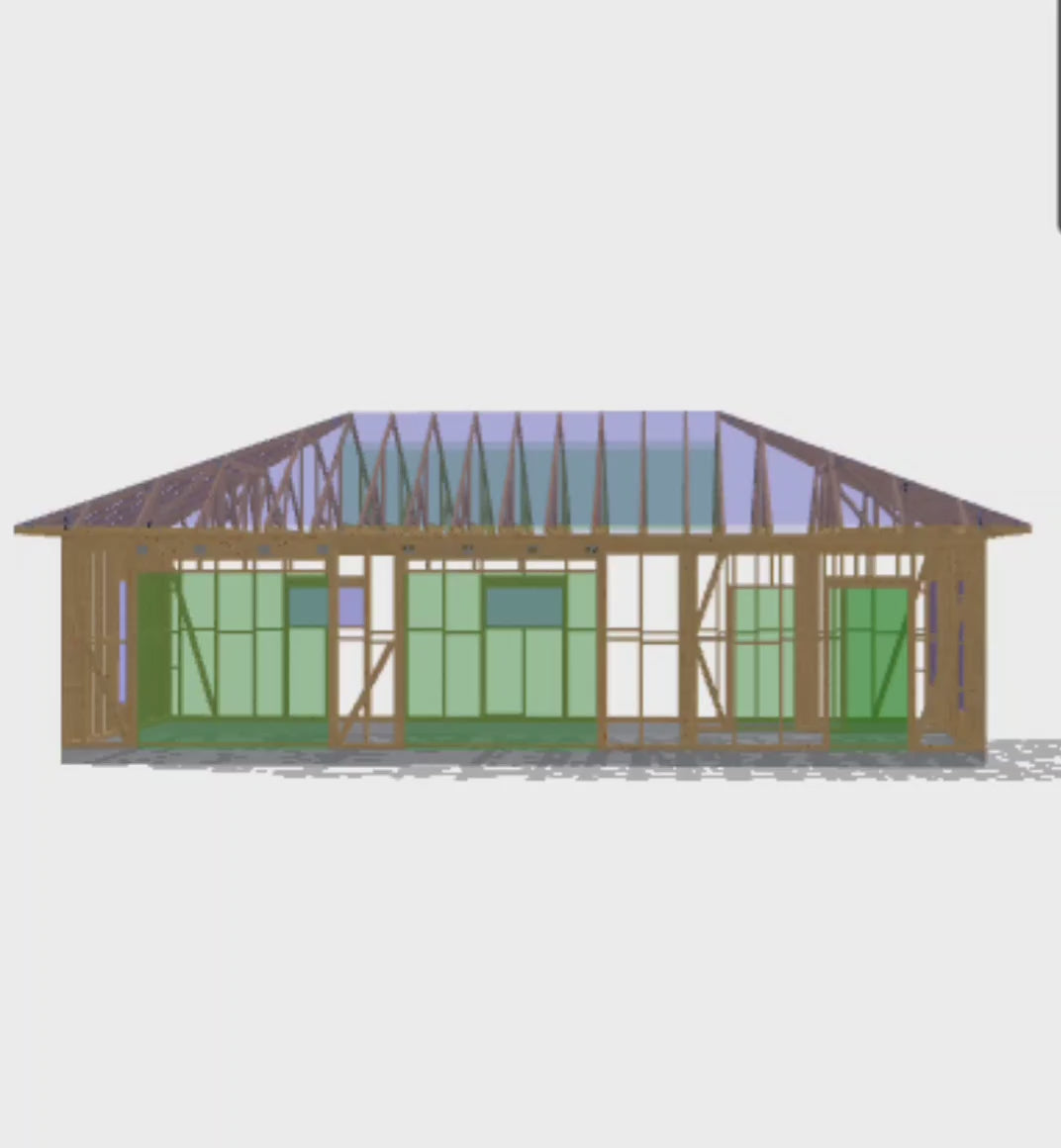

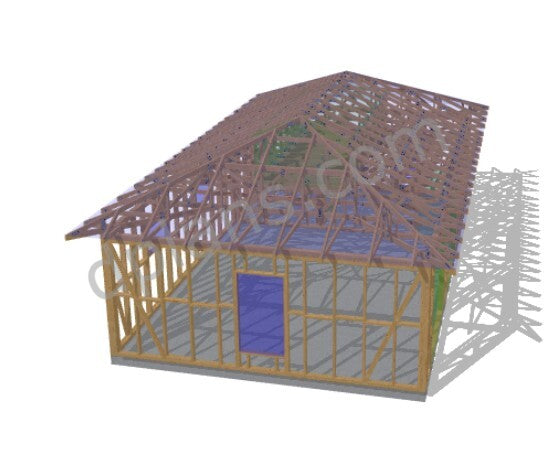

Este versátil diseño combina un amplio garaje con cuartos de servicio independientes. El garaje ofrece 55 m² (592 pies cuadrados) de estacionamiento techado para dos vehículos, mientras que el área de servicio de 25 m² (269 pies cuadrados) brinda un espacio flexible para almacenamiento, taller, equipos mecánicos u otros usos. El techo a cuatro aguas con armaduras calculadas por ingeniería garantiza la estabilidad estructural y un drenaje eficiente del agua por todos sus lados. Los elementos estructurales están optimizados para medidas comerciales estándar de madera.

Qué incluye

Paquete completo de ingeniería estructural elaborado con software MiTek Pamir con licencia:

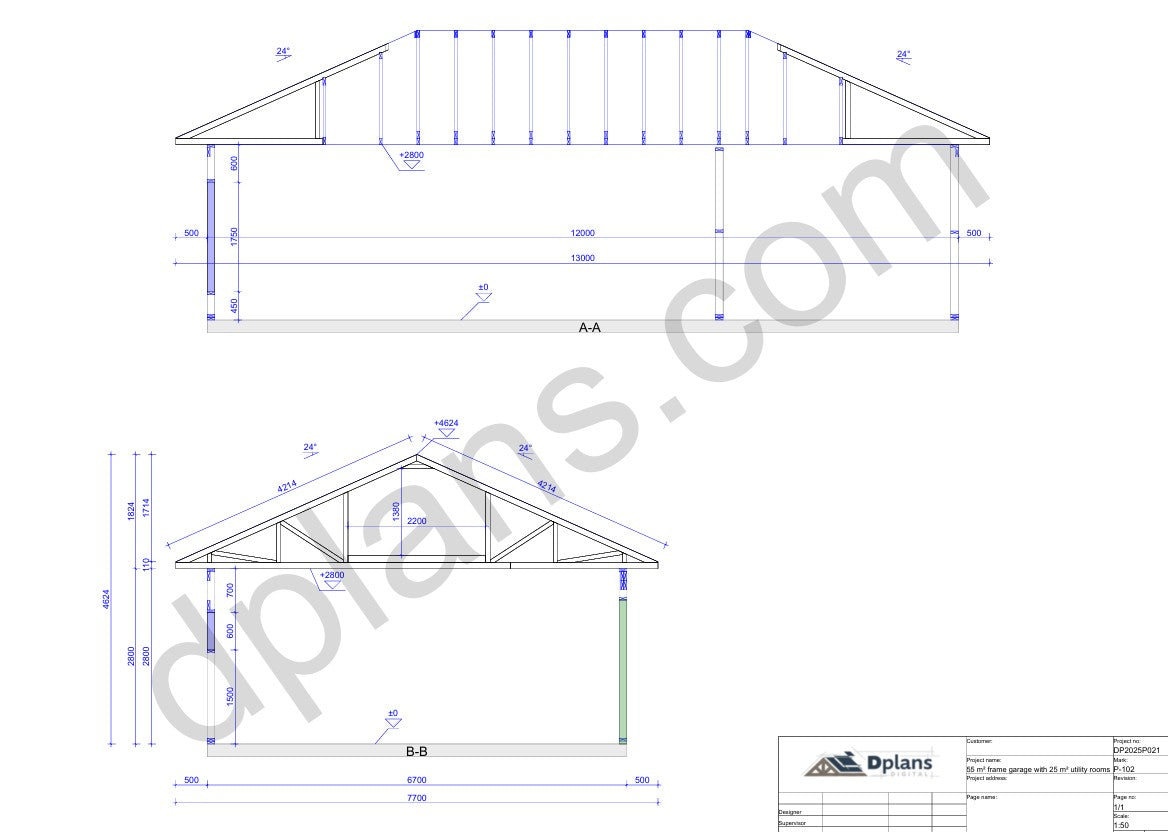

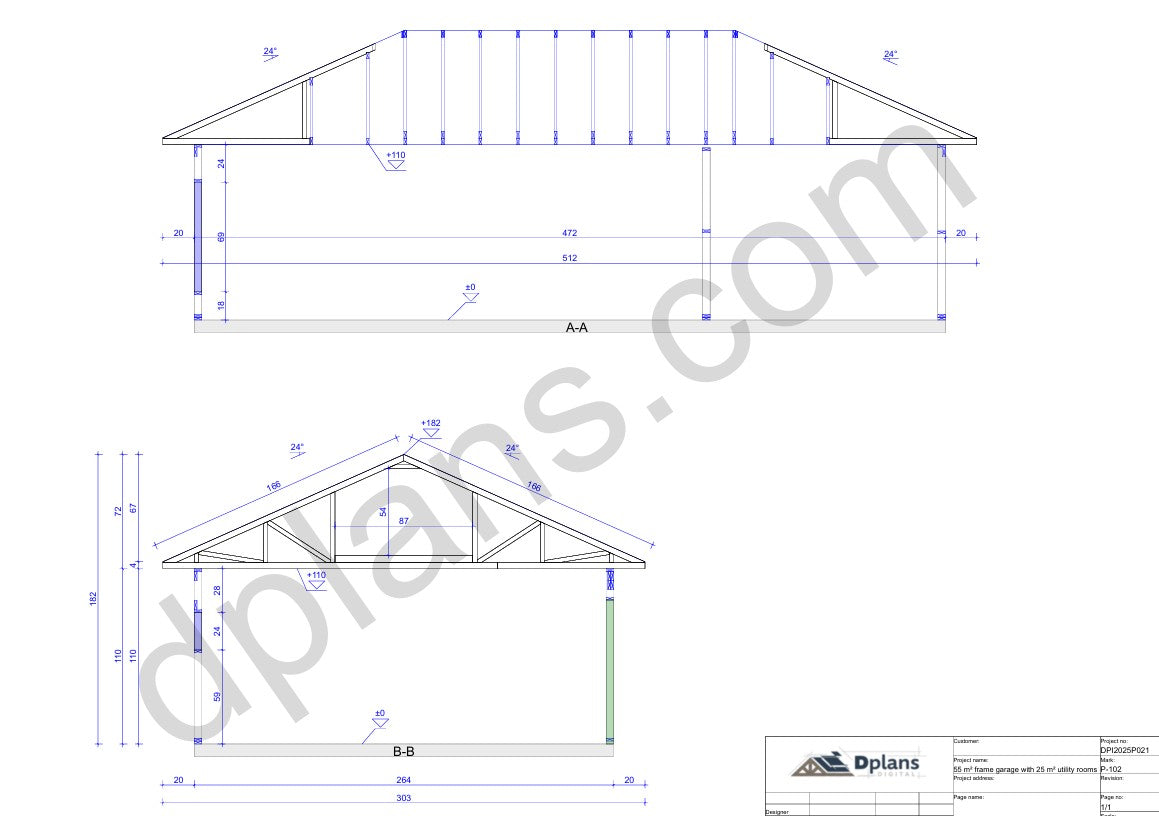

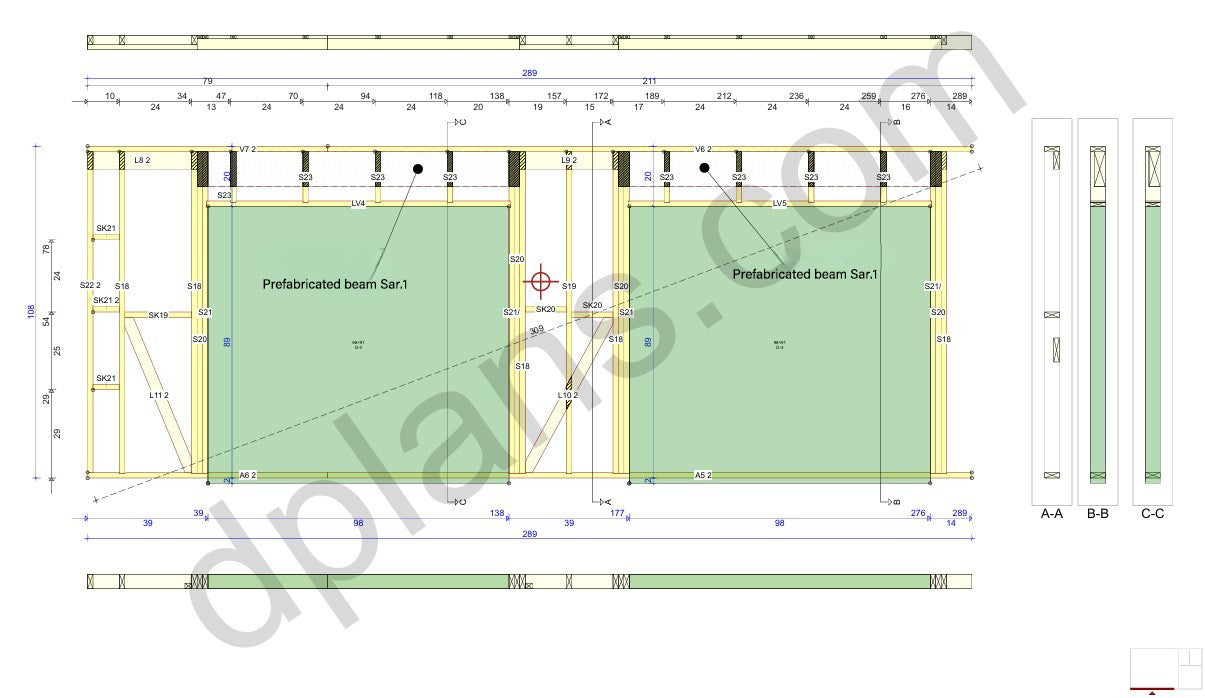

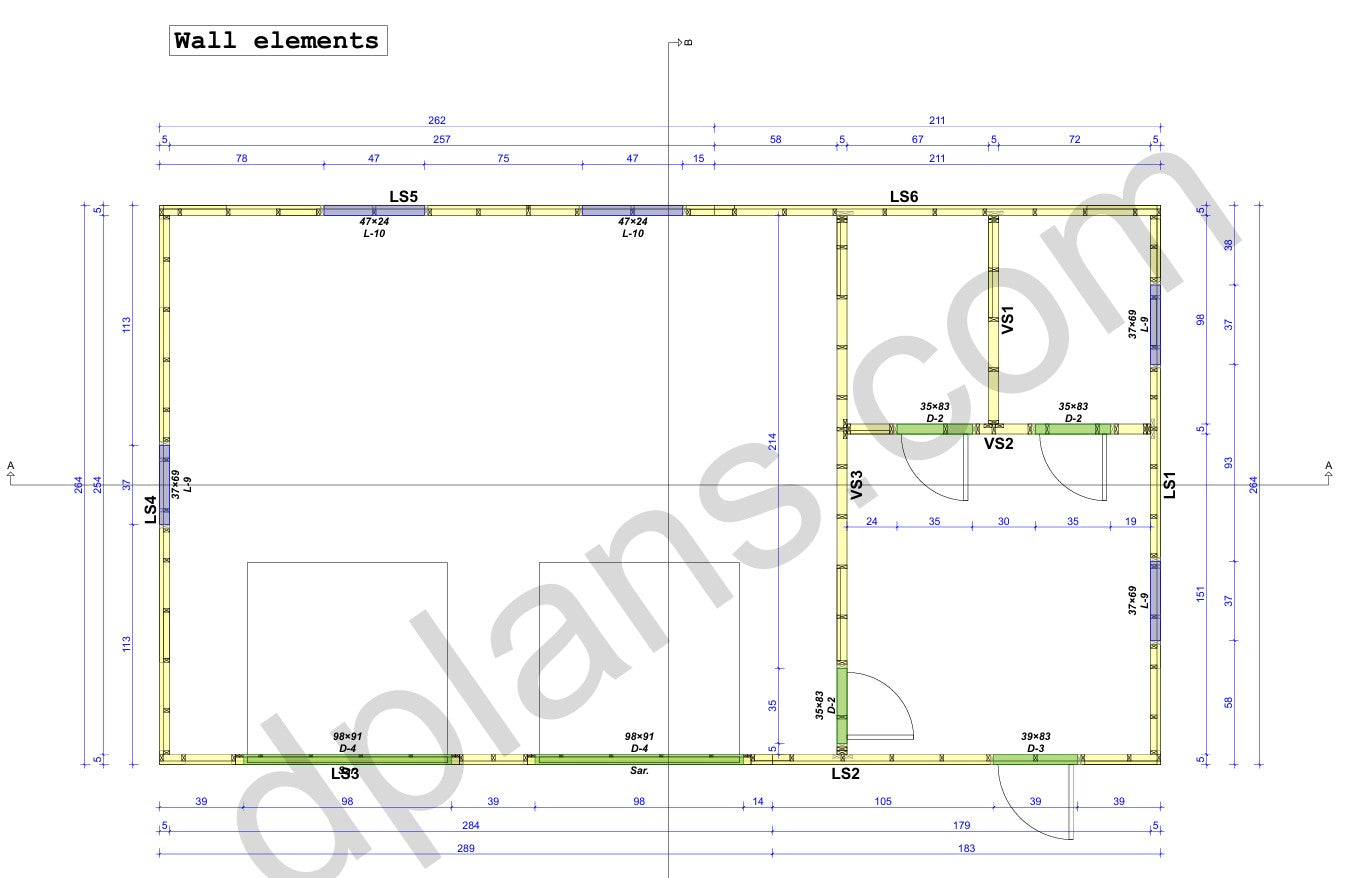

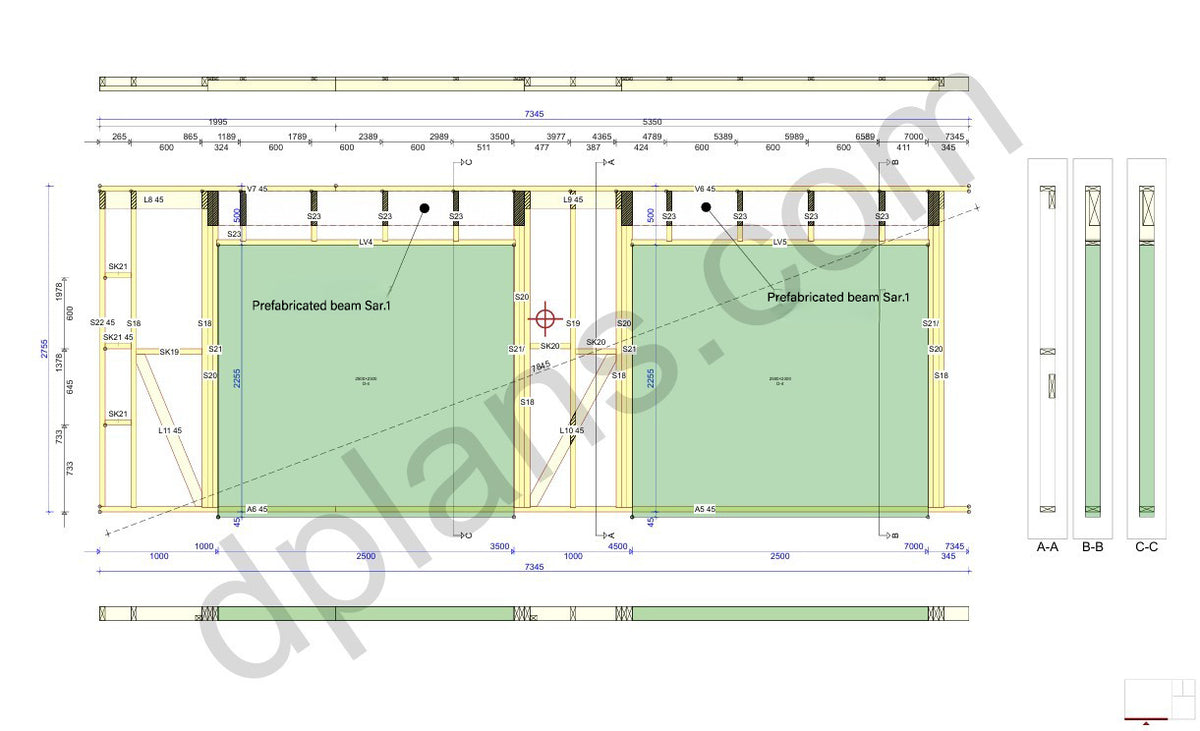

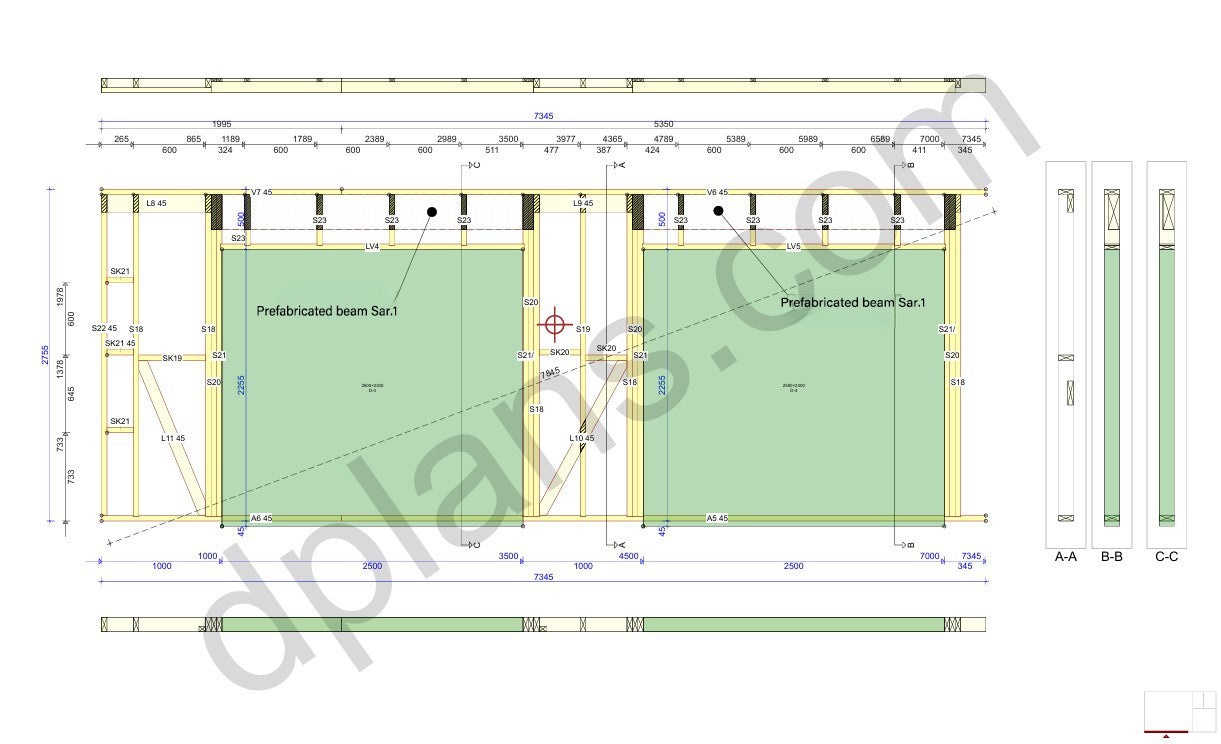

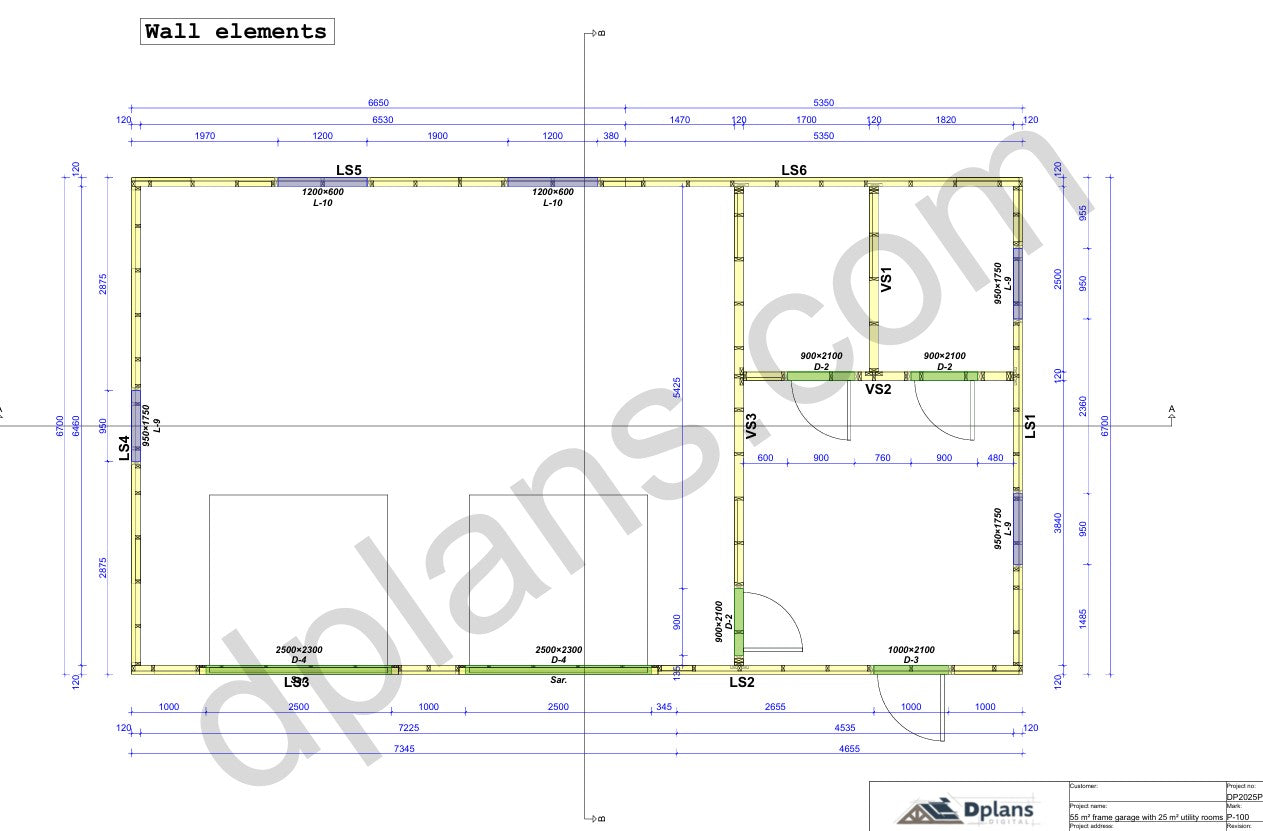

 • Planos estructurales: alzados detallados, planta, plano de la estructura del techo y cortes de muro con todas las piezas de madera y sus uniones
 • Cálculo de cargas: análisis estructural completo de cargas muertas, cargas vivas, cargas de nieve y cargas de viento

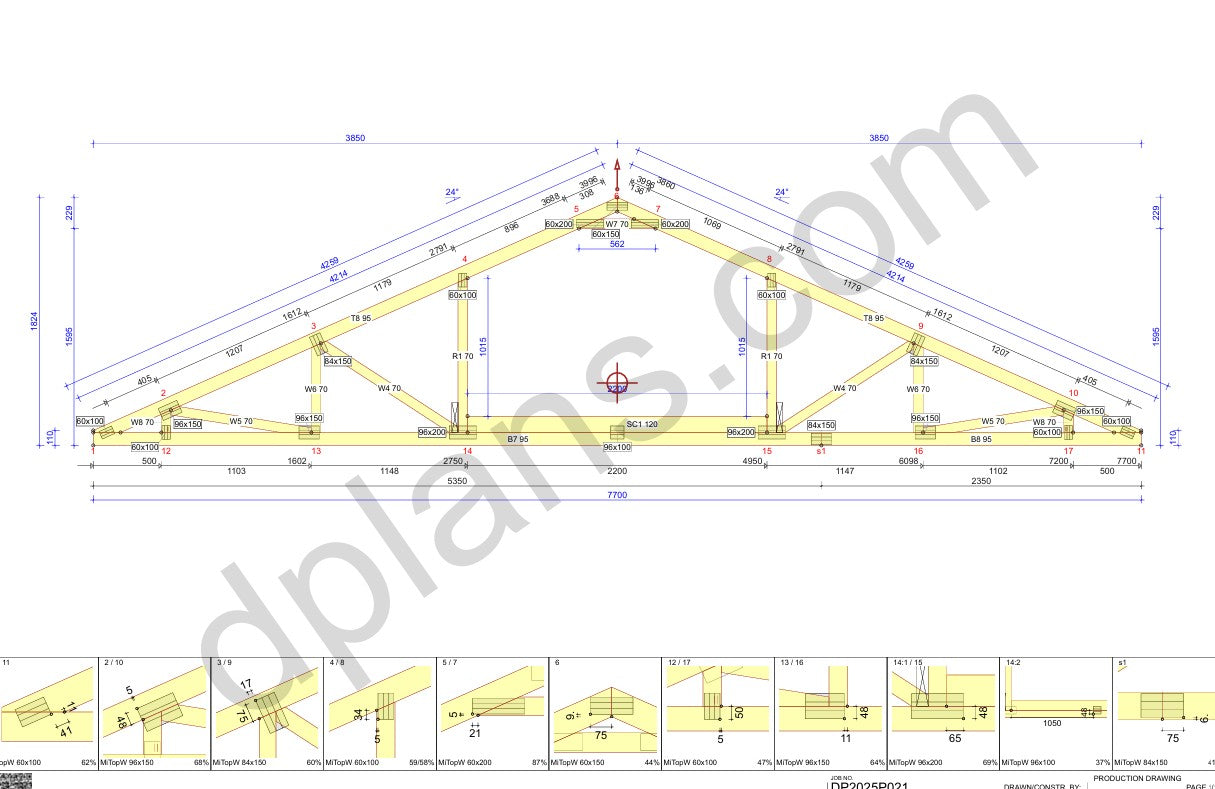

 • Planos de fabricación: especificaciones y ubicación de las placas conectoras (cuando aplique al diseño)

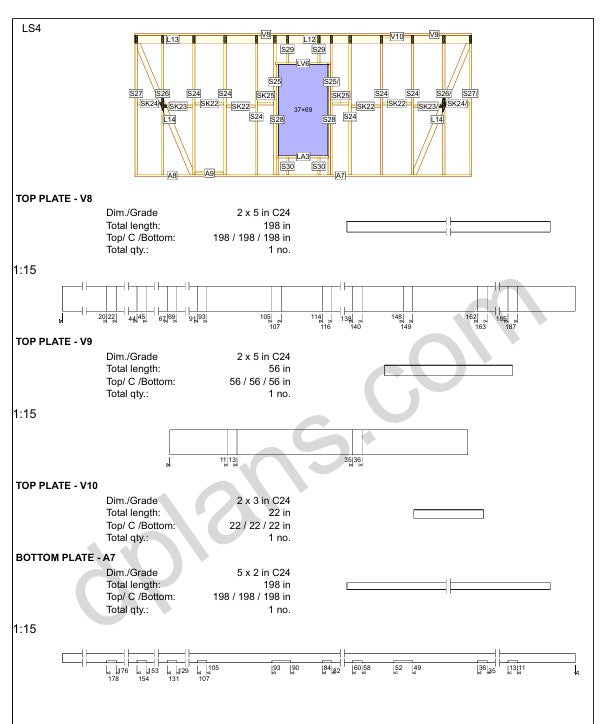

 • Listas de corte: medidas y ángulos exactos de cada pieza estructural, listas para cortar
 • Lista de materiales: cantidades completas de madera, especificaciones de fijaciones y herrajes necesarios
 • Plano de cimentación: perímetro y detalles de la estructura de apoyo con puntos de anclaje

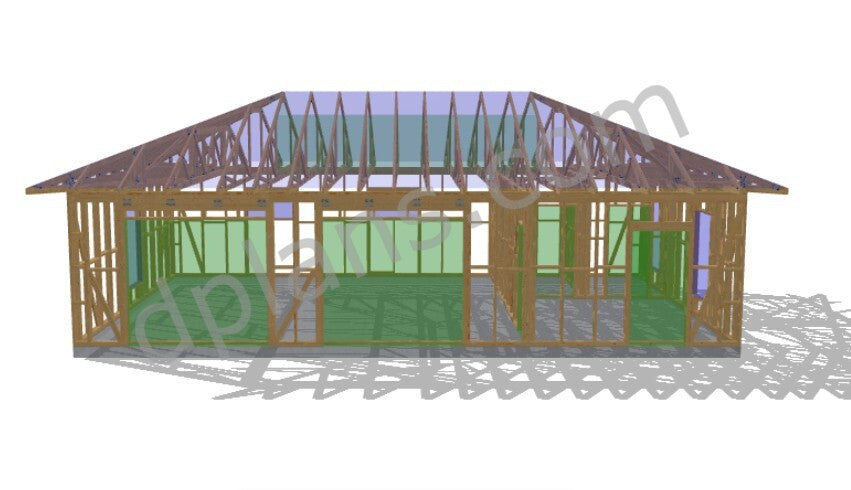

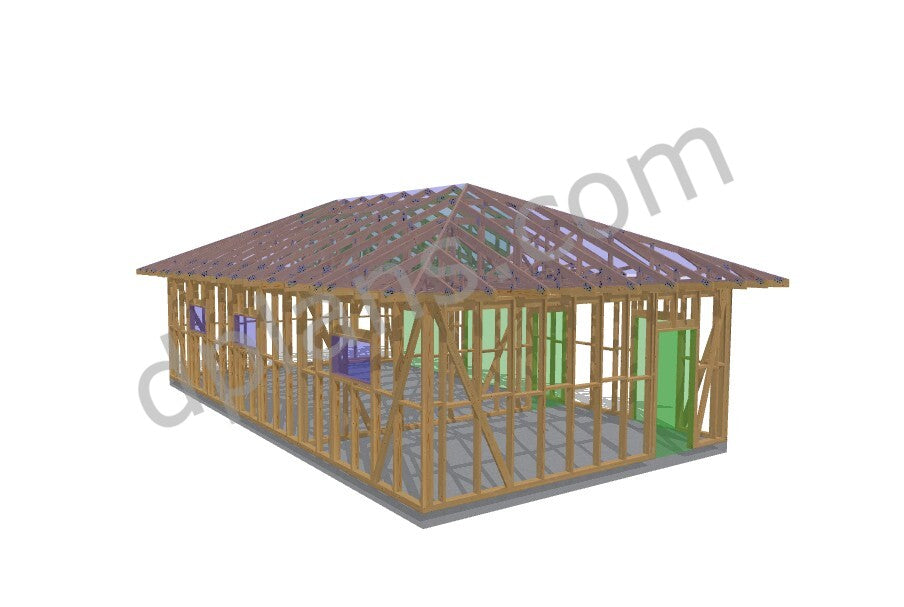

 • Visualización 3D: modelo 3D interactivo accesible mediante código QR para una mejor comprensión espacial
 • Doble sistema de medidas: carpetas separadas con versiones en sistema métrico (mm) e imperial (pulgadas)

Este plano incluye todo lo necesario para la construcción. Todas las uniones estructurales están calculadas con una distribución de cargas adecuada mediante el sistema profesional de ingeniería en madera de MiTek.

Elige tu plan

El plan Standard incluye la documentación completa en PDF, ideal para constructores y contratistas.

El plan Pro añade archivos DWG (para AutoCAD y otros programas CAD), archivos IFC (para aplicaciones BIM como Revit) y acceso al visor MiTek Pamir para una visualización técnica más completa. Elige Pro si necesitas importar los planos a un programa CAD para modificarlos o trabajar con flujos BIM.
