21' x 30' (6500 × 9000 mm) Planos de carport con bodega | Diseño funcional en madera

Carport con bodega - DP2025P019

256x354 pulg. / 6500x9000 mm
Tipo de estructura: carport de entramado de madera con bodega anexa
Superficie del carport: 35 m² (377 pies cuadrados)
Superficie de la bodega: 18 m² (194 pies cuadrados)
Superficie construida total: 53 m² (570 pies cuadrados)
Ideal para: propiedades residenciales, casas de fin de semana, talleres, almacenamiento de equipos o espacios para pasatiempos

Detalles de la estructura

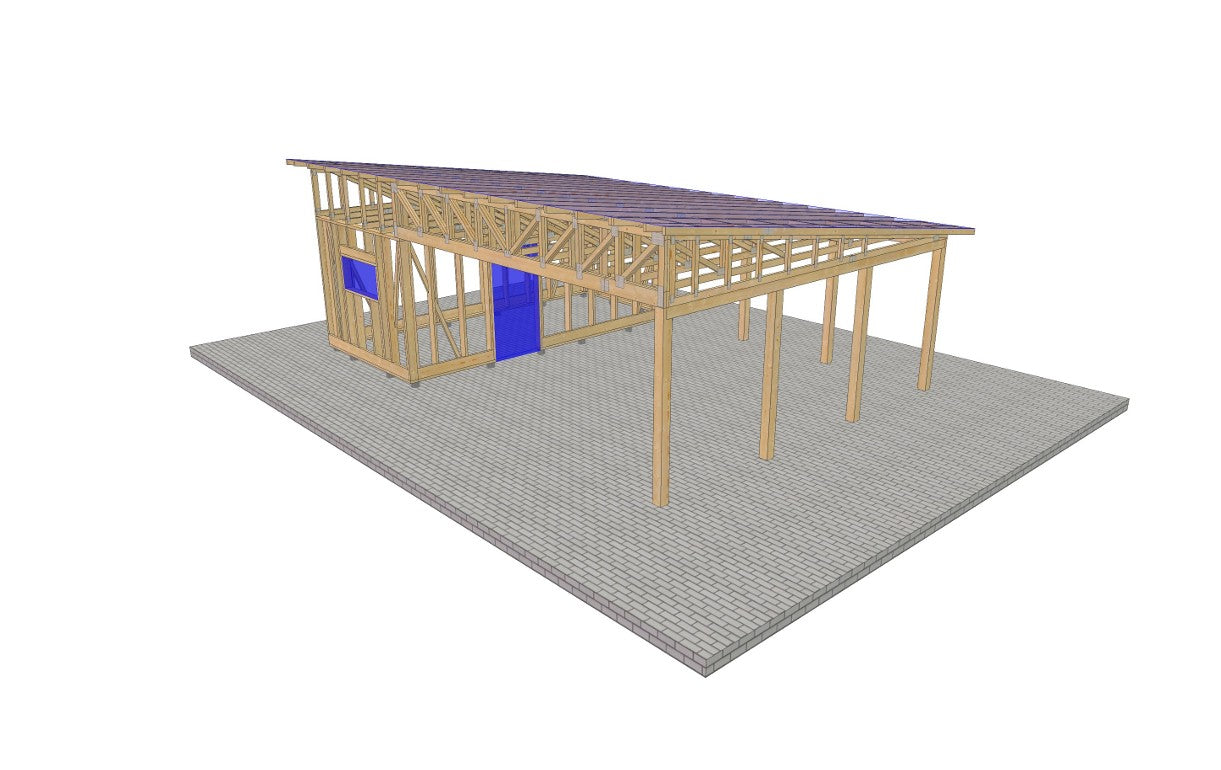

Este versátil diseño combina un amplio carport abierto con una bodega completamente cerrada. El carport ofrece 35 m² (377 pies cuadrados) de estacionamiento techado para uno o dos vehículos, mientras que la bodega de 18 m² (194 pies cuadrados) brinda un lugar seguro para herramientas, equipos, insumos de jardinería o artículos de temporada. El techo de una sola agua con armaduras calculadas por ingeniería garantiza la estabilidad estructural y un drenaje eficiente del agua. Los elementos estructurales están optimizados para medidas comerciales estándar de madera.

Qué incluye

Paquete completo de ingeniería estructural elaborado con software MiTek Pamir con licencia:

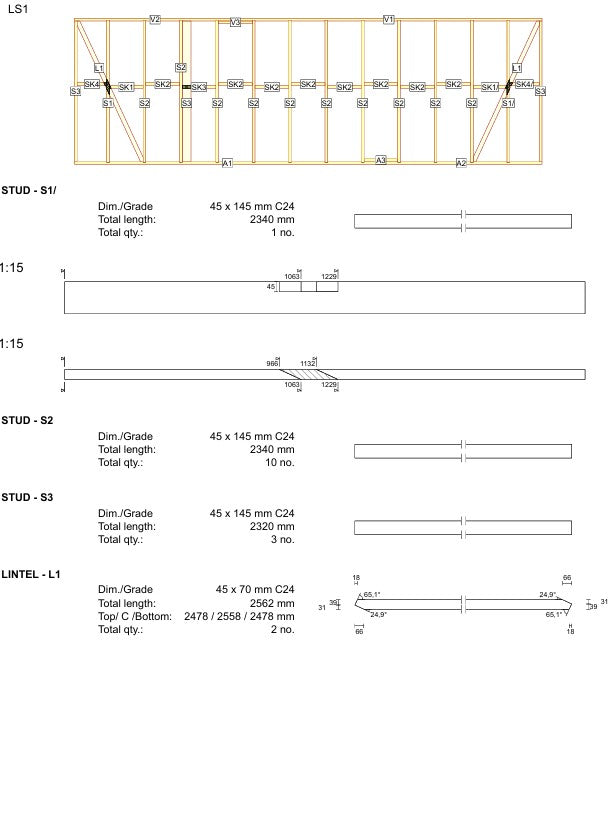

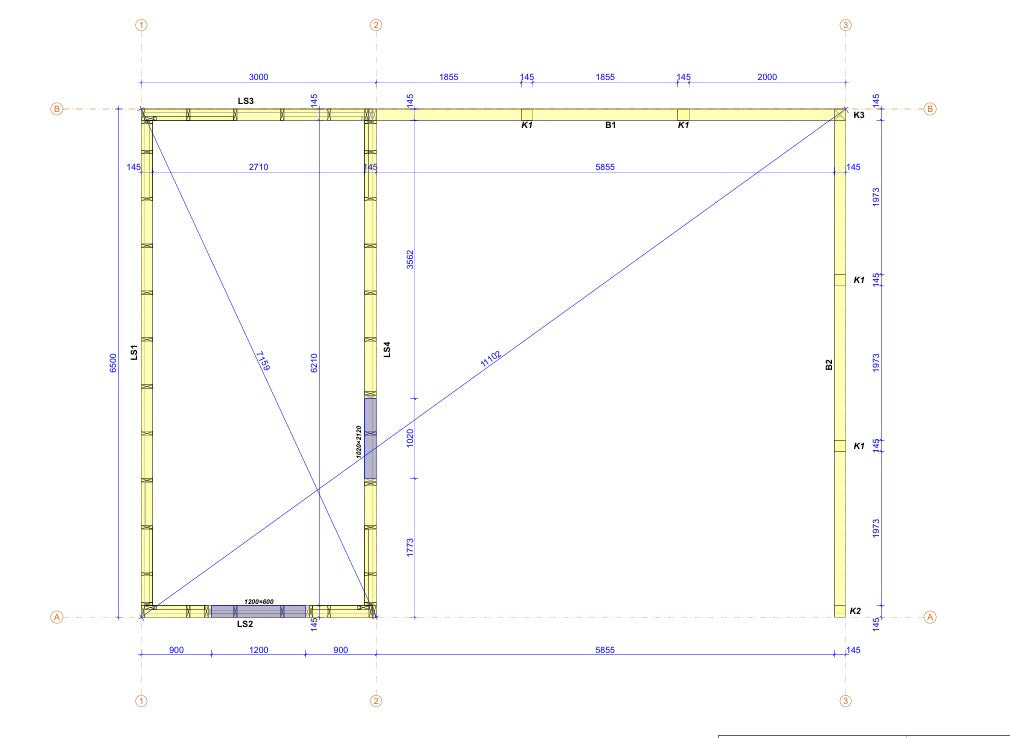

 • Planos estructurales: alzados detallados, planta, plano de la estructura del techo y cortes de muro con todas las piezas de madera y sus uniones
 • Cálculo de cargas: análisis estructural completo de cargas muertas, cargas vivas, cargas de nieve y cargas de viento
 • Planos de fabricación: especificaciones y ubicación de las placas conectoras (cuando aplique al diseño)
 • Listas de corte: medidas y ángulos exactos de cada pieza estructural, listas para cortar
 • Lista de materiales: cantidades completas de madera, especificaciones de fijaciones y herrajes necesarios
 • Plano de cimentación: perímetro y detalles de la estructura de apoyo con puntos de anclaje

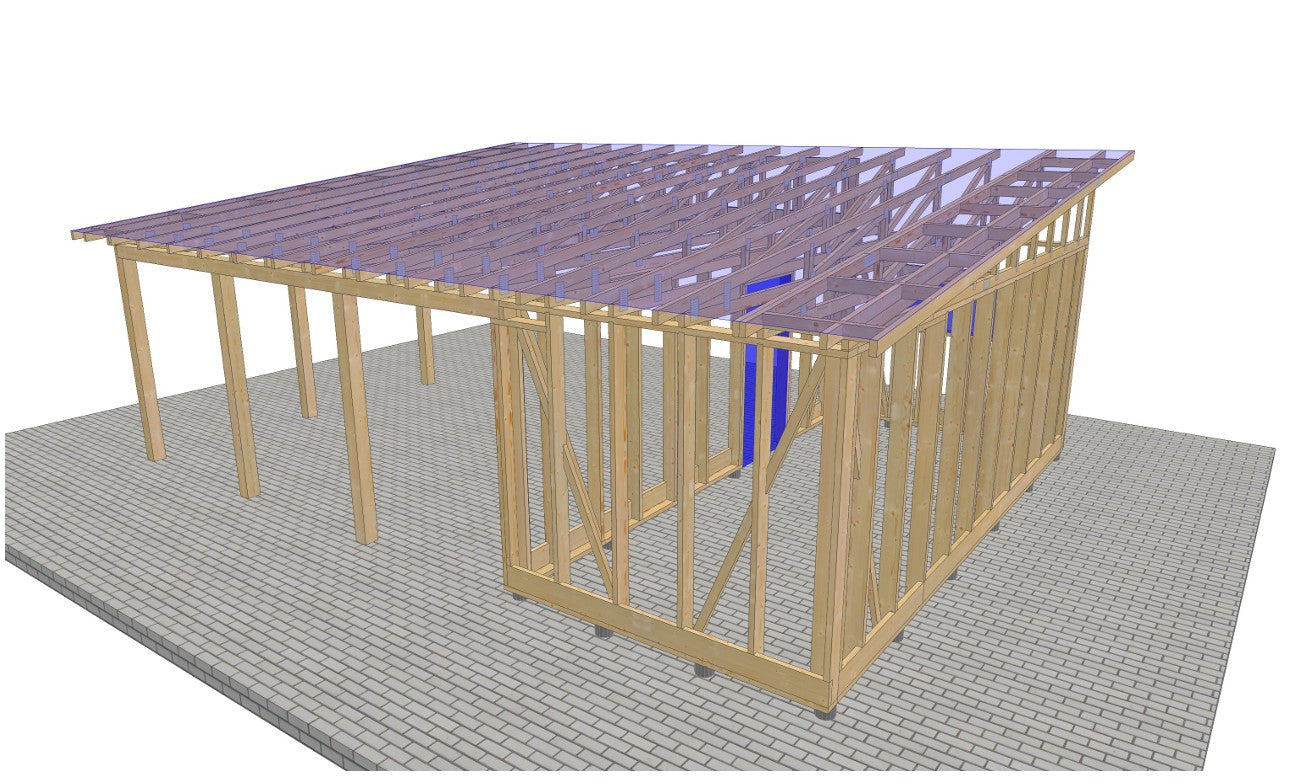

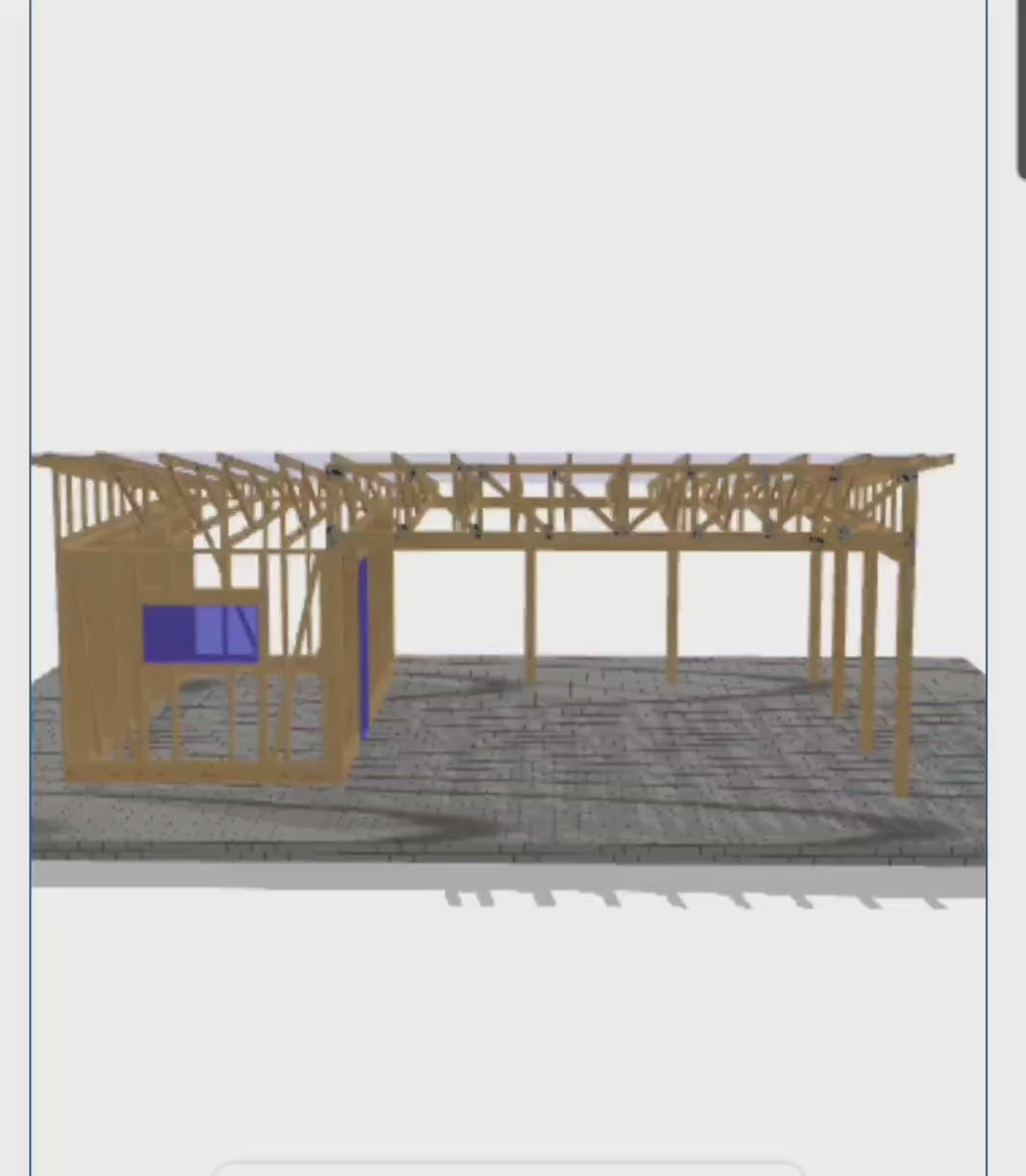

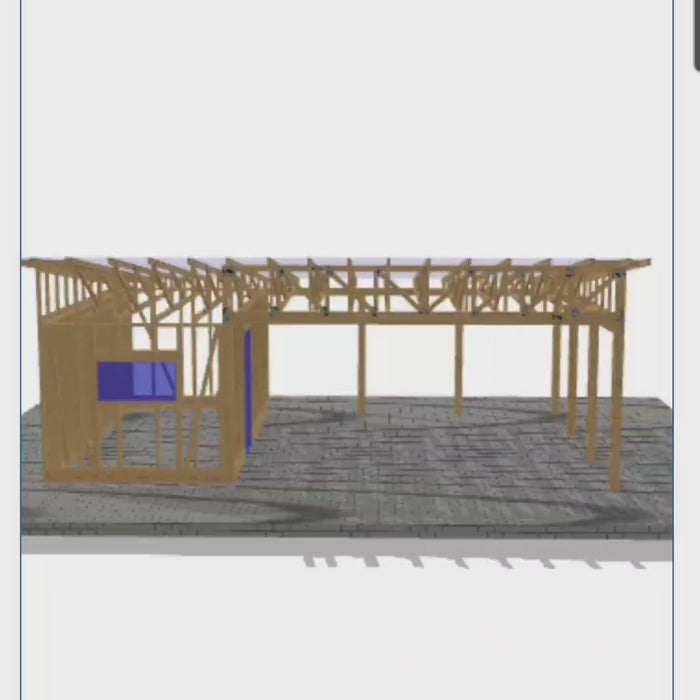

 • Visualización 3D: modelo 3D interactivo accesible mediante código QR para una mejor comprensión espacial

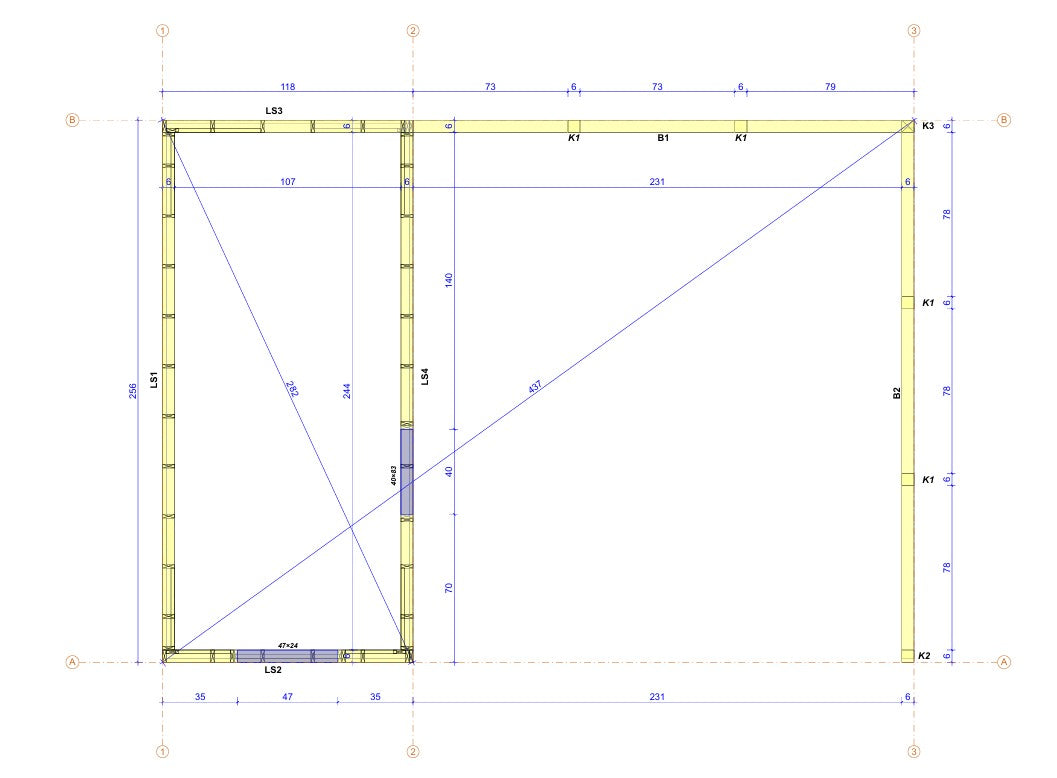

 • Doble sistema de medidas: carpetas separadas con versiones en sistema métrico (mm) e imperial (pulgadas)

Este plano incluye todo lo necesario para la construcción. Todas las uniones estructurales están calculadas con una distribución de cargas adecuada mediante el sistema profesional de ingeniería en madera de MiTek.

Elige tu plan

El plan Standard incluye la documentación completa en PDF, ideal para constructores y contratistas.

El plan Pro añade archivos DWG (para AutoCAD y otros programas CAD), archivos IFC (para aplicaciones BIM como Revit) y acceso al visor MiTek Pamir para una visualización técnica más completa. Elige Pro si necesitas importar los planos a un programa CAD para modificarlos o trabajar con flujos BIM.
