Holzrahmen-Hütte Baupläne
236" x 118" (19'8" x 9'10") / 6000 x 3000 mm
Konstruktionsart: Holzrahmen-Hütte
Grundfläche: 193 sq ft (18 m²)
Gesamte Nutzfläche: 193 sq ft (18 m²)
Fundamenttyp: Betonplattenfundament
Ideal für: Geräteschuppen, kleine Hütten, Gartengebäude, Werkzeugschuppen oder Versorgungsbauten
Konstruktionsdetails
Der Entwurf bietet 193 sq ft (18 m²) geschlossenen Raum mit einer einfachen Satteldachkonstruktion, geeignet für Lagerung, kleine Hütte oder Versorgungszwecke.
Was enthalten ist
Komplettes Statikpaket erstellt mit lizenzierter MiTek Pamir Software:

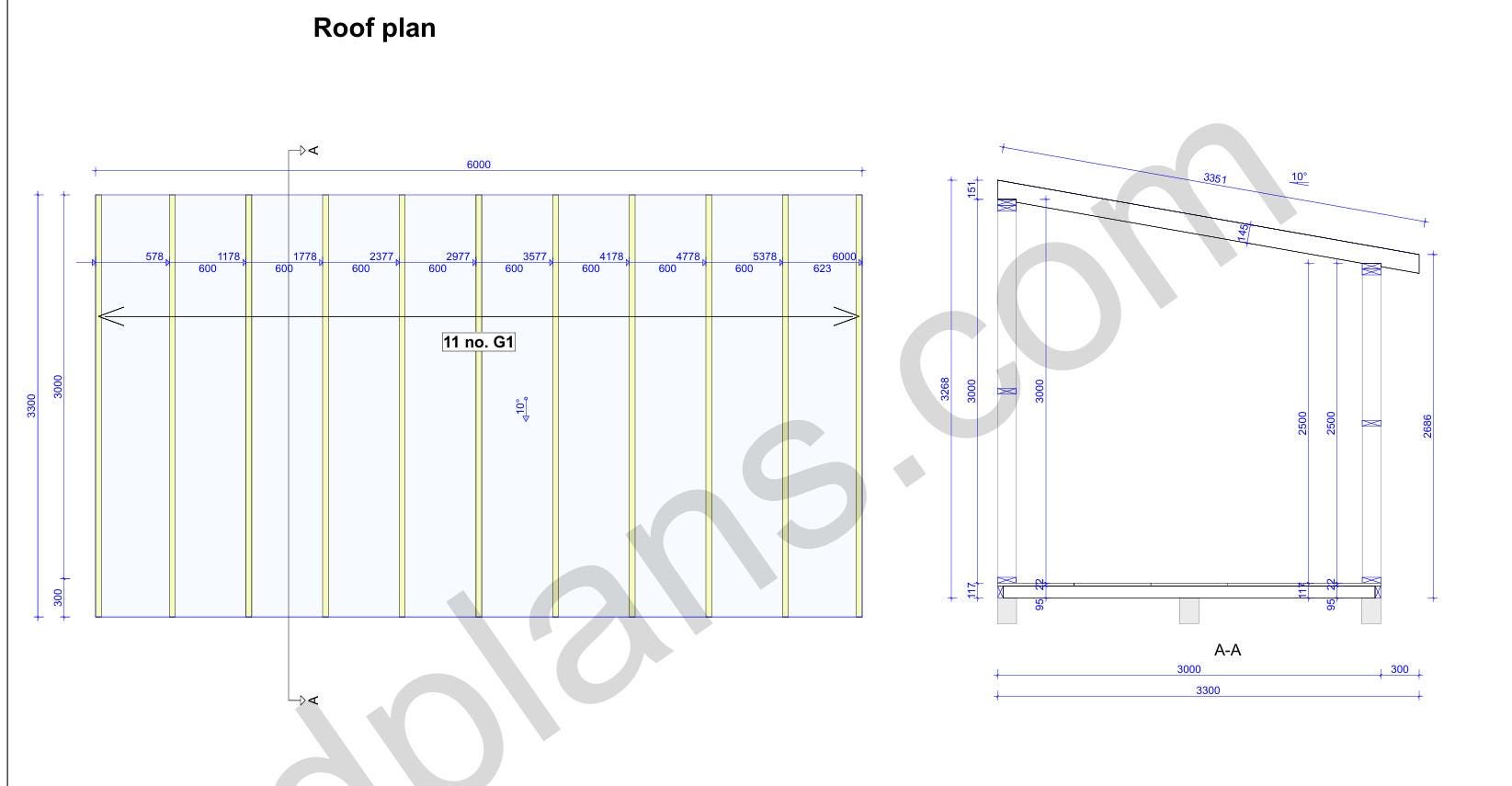

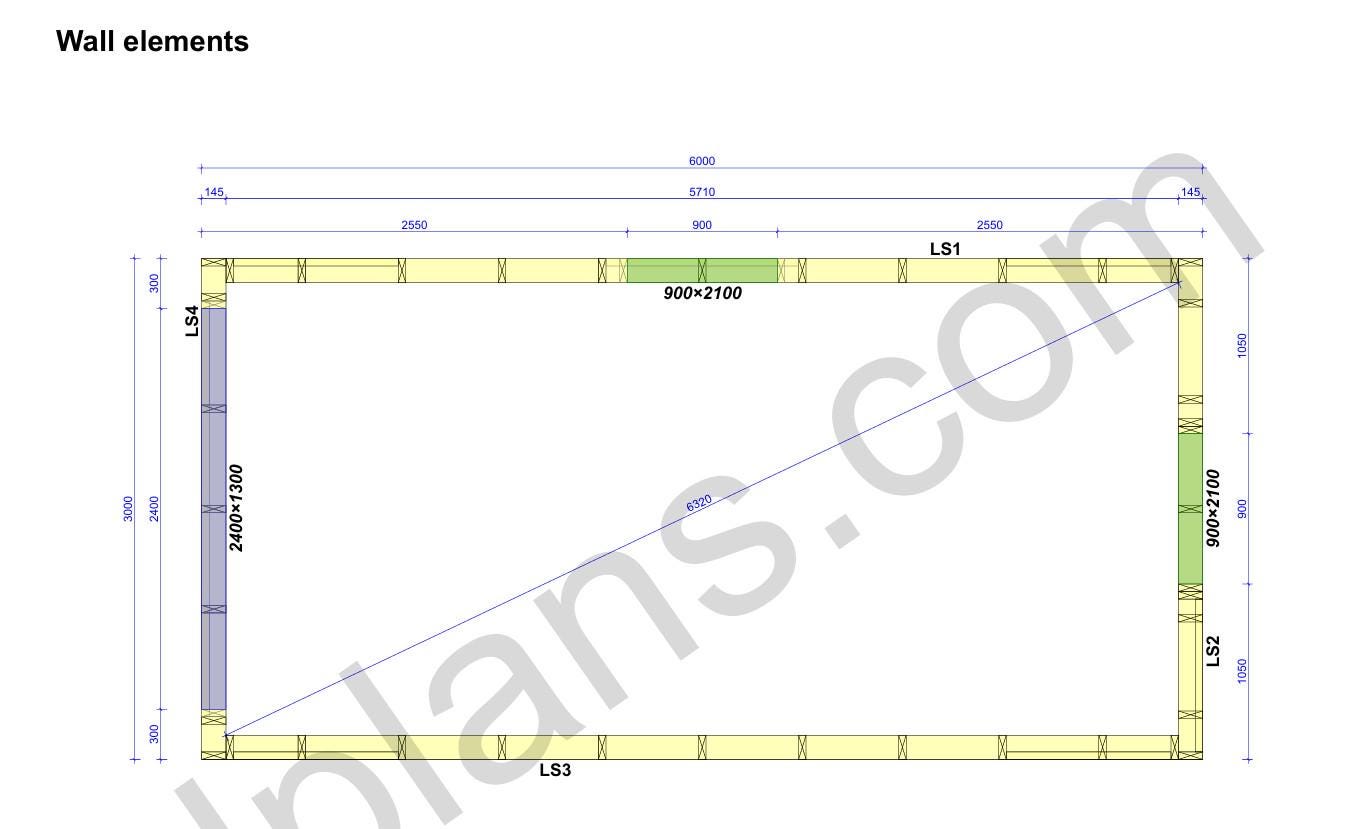

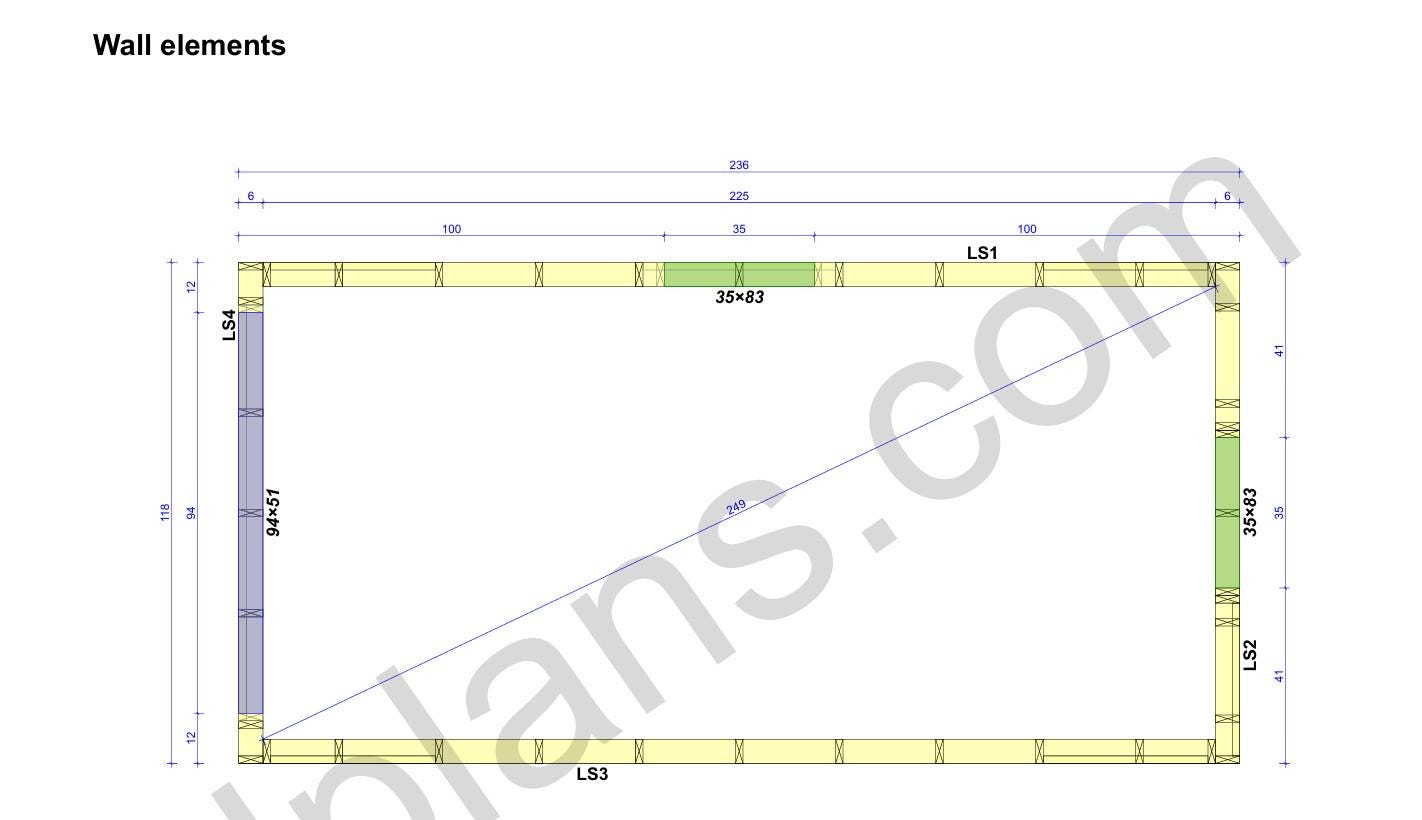

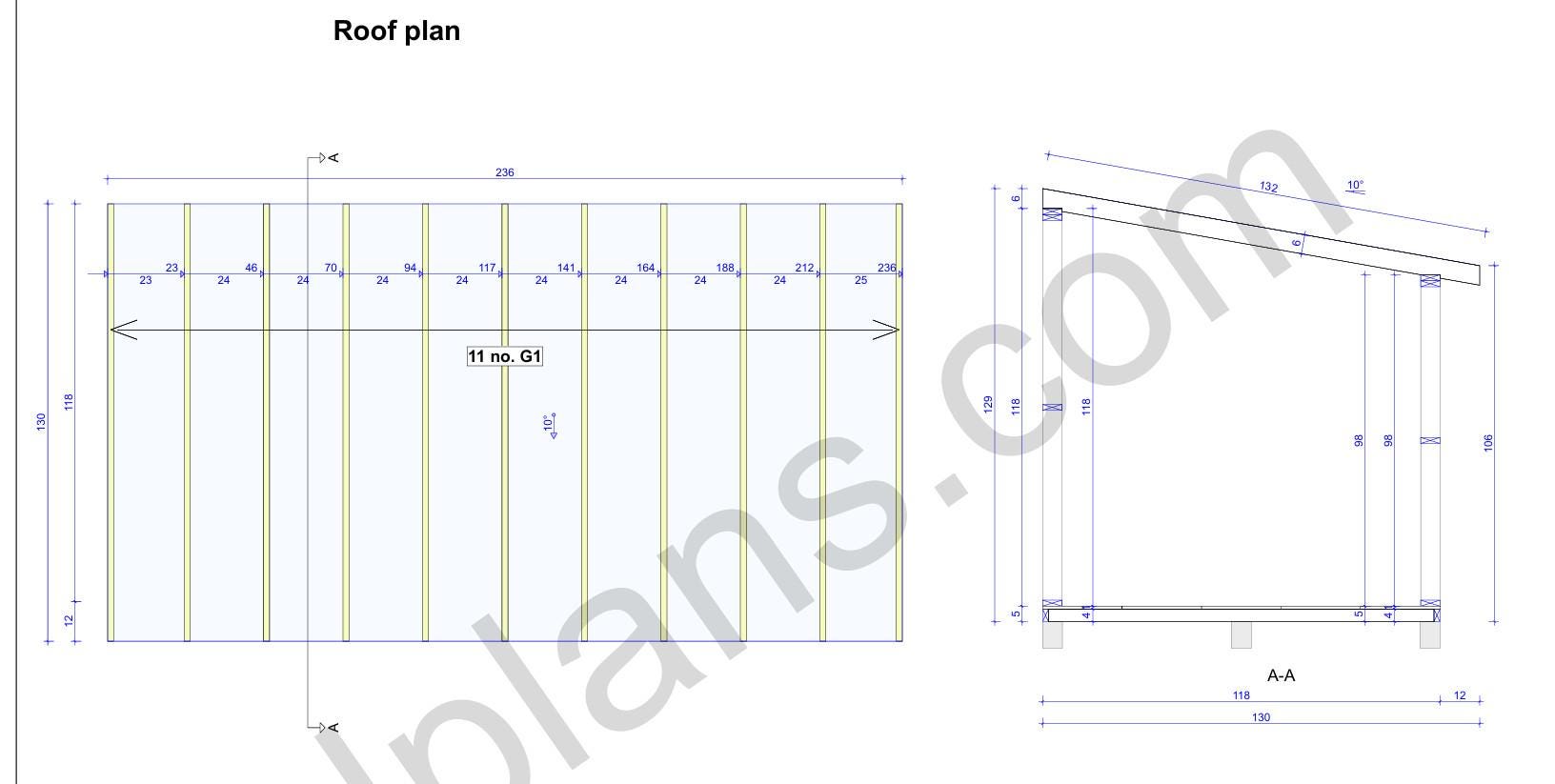

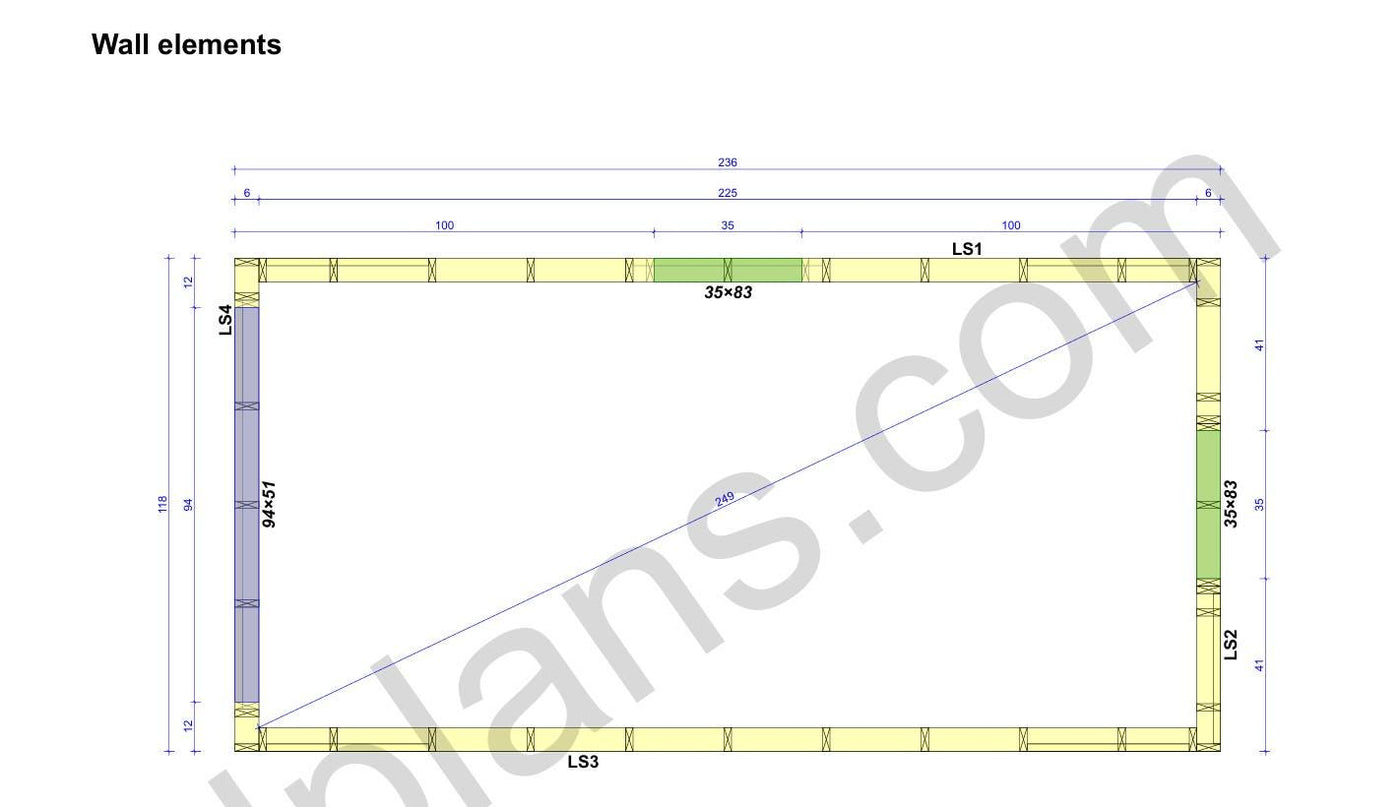

* Konstruktionszeichnungen: Detaillierte Ansichten, Grundriss, Dachkonstruktionsplan und Wandschnitte mit allen Holzbauteilen und Verbindungen
* Lastberechnungen: Vollständige statische Analyse für Eigenlasten, Nutzlasten, Schneelasten und Windlasten
* Produktionszeichnungen: Spezifikationen und Platzierung der Nagelplatten (sofern im Entwurf vorgesehen)

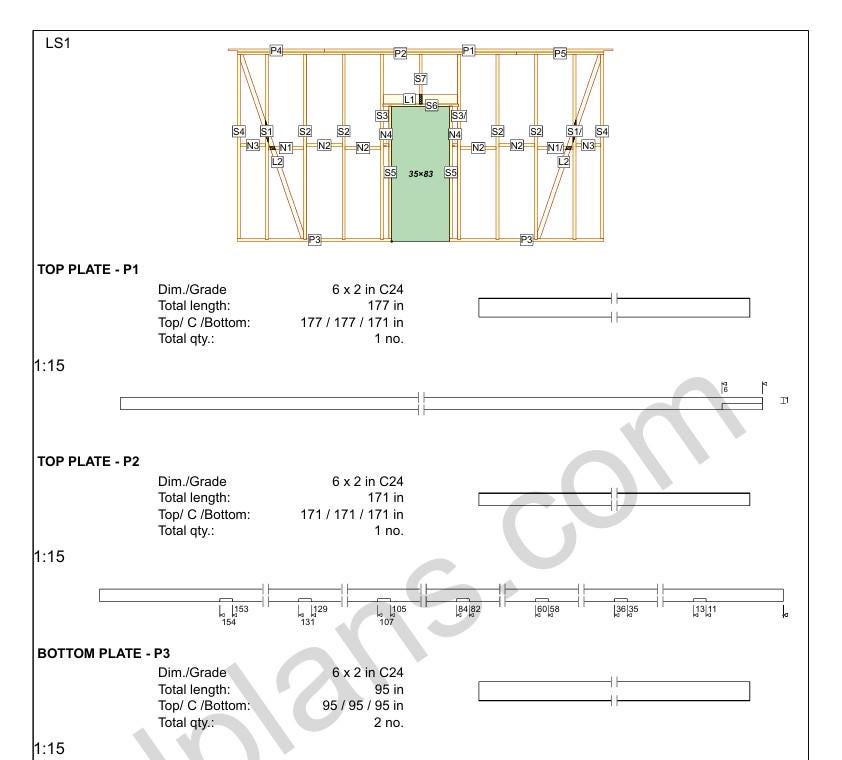

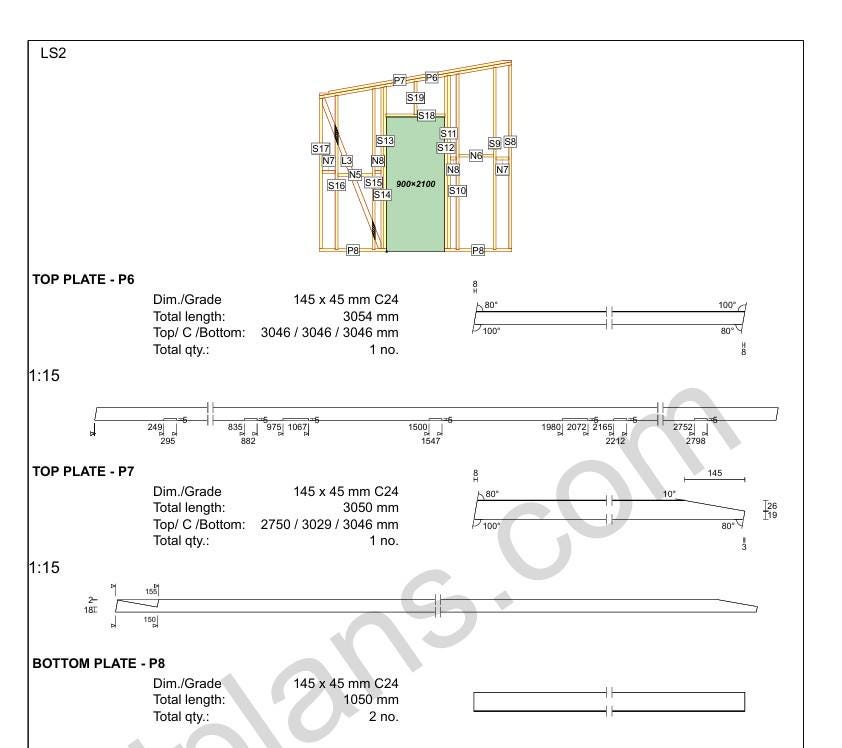

* Schnittlisten: Genaue Maße und Winkel für jedes Bauteil - bereit zum Zuschnitt
* Materialauszug: Vollständige Holzmengen, Verbindungsmittel-Spezifikationen und Beschlagsanforderungen
* Fundamentplan: Außenkanten und Stützpunkte mit Verankerungsdetails
* 3D-Visualisierung: Interaktives 3D-Modell per QR-Code für räumliches Verständnis
* Doppelmaßeinheiten: Separate Ordner mit metrischen (mm) und imperialen (Zoll) Versionen
Dieser Bauplan enthält alles, was für den Bau benötigt wird. Alle statischen Verbindungen sind mit korrekter Lastverteilung über MiTeks professionelles Holzbau-Statiksystem konstruiert.
Wähle deinen Plan
Der Standard-Plan umfasst die komplette PDF-Dokumentation - perfekt für Bauherren und Handwerker.
Der Pro-Plan ergänzt DWG-Dateien (für AutoCAD und CAD-Software), IFC-Dateien (für BIM-Anwendungen wie Revit) sowie Zugang zur MiTek Pamir Viewer-Software für erweiterte technische Ansichten. Wähle Pro, wenn du Pläne in CAD-Software für Anpassungen importieren oder mit BIM-Workflows arbeiten möchtest.
